Abaqus多面体骨料模型：三维随机无干涉设计

在三维混凝土细观模型的构建过程中，为了简化建模及模拟过程多采用二维模型，如采用圆形或多边形来近似取代混凝土内的粗骨料，部分学者采用的三维模型较多是把骨料简化为球形来进行建模，而在混凝土中，骨料多为不规则的多面体形式，这就使得模型与实际产生一定的差异。

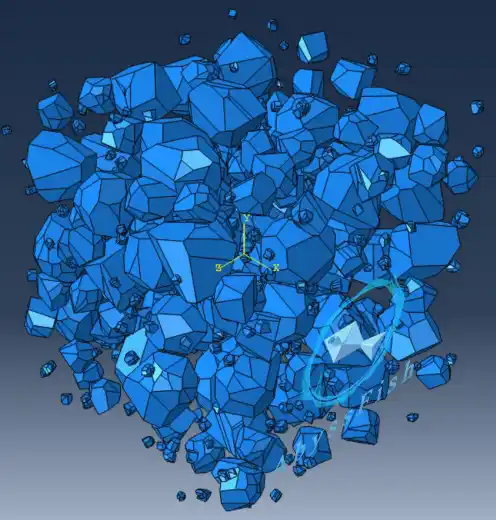

而在Abaqus建模过程中随机多面体骨料的生成以及多面体骨料的干涉判别是几何模型的难点。这里提供一种快速高效的三维凸多面体骨料建模的方案，以实现不同集配的混凝土随机多面体骨料模型。

建模教程

首先采用CAD随机多面体3D插件在AutoCAD内生成所需要的三维混凝土细观模型。

将该模型分图层导出为.iges格式文件，这里分图层导出是为了可以分部件导入到Abaqus软件内，更方便材料赋值、网格划分等操作。

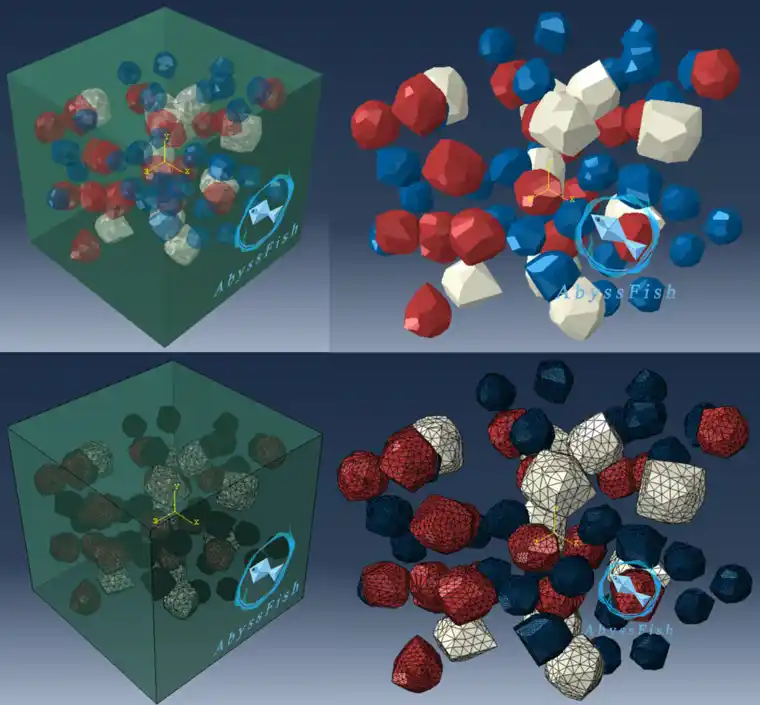

本模型共导出四个iges文件，分别是带有多面体孔洞的基体材料以及三种不同粒径的多面体。然后将iges文件分别导入到Abaqus内，对部件进行装配。

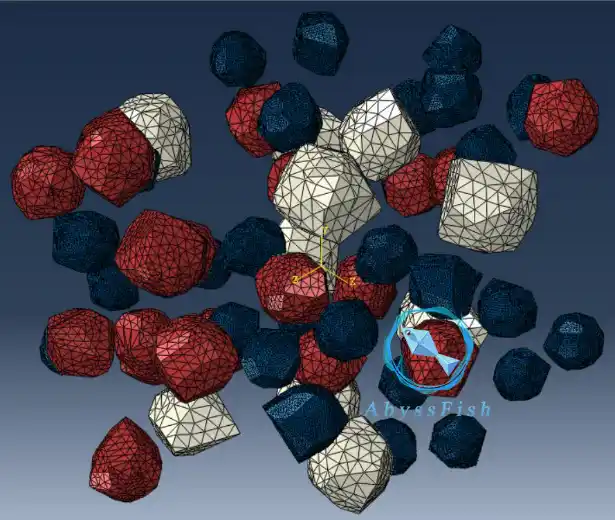

最后进行材料赋值、接触指定、网格划分、边界条件、模拟计算等操作即可。
