Solidworks投影曲线命令：详细讲解与操作要点

讲投影曲线之前，我们先了解下曲线，曲线分为“3D曲线”和“2D曲线”，何谓“3D曲线”？何谓“2D曲线”？

螺丝钉认为：

3D曲线就是在一个基准面上绘制不了的曲线，也就是说这曲线含有X,Y,Z三个坐标

2D曲线就是在一个基准面上绘制的曲线，含有X,Y,Z其中两个坐标

投影曲线就是指：一条曲线在一个面上或者草图上投影

SolidWorks投影曲线分为两种类型

①面上草图

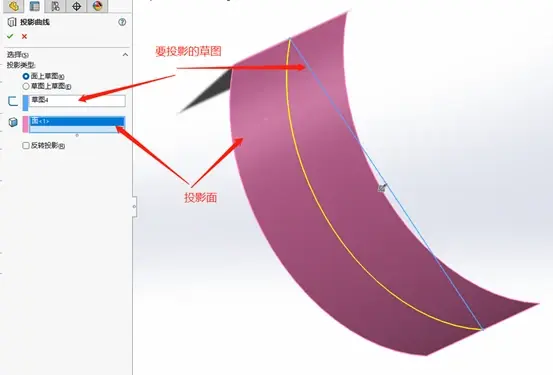

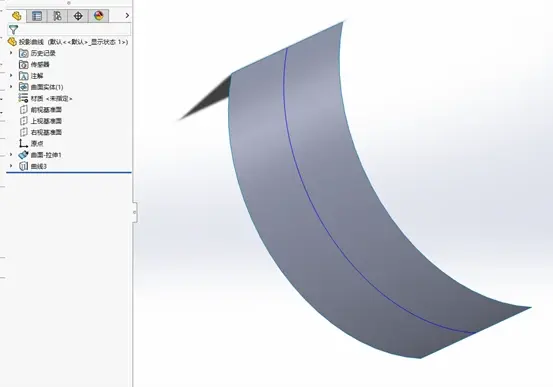

面上草图就是指一条曲线在一个面上投影，如下图

反转投影就是改变投影方向

②草图上草图

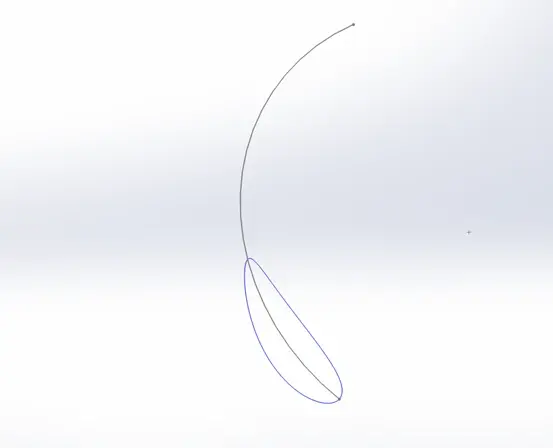

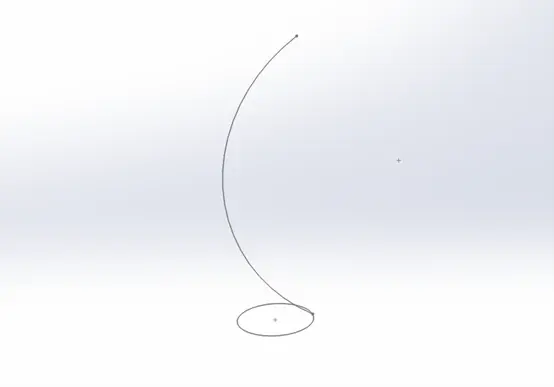

草图上草图就是指一个草图根据另外一个草图形状做投影，如下图

这里需要注意的是SolidWorks中草图分为“3D草图”和“草图绘制”，投影曲线命令中的草图就是指草图绘制，另外螺丝钉说得3D曲线和2D曲线对SolidWorks中的“3D草图”，“草图绘制”
