PCB学习之路：从零开始的第一步

小伙伴们你们好呀！

最近又学了一下用AD19（Altium Designer 19(AD19)）画PCB板子，于是做个备忘。

现在硬件工程师对于PCB(Printed Circuit Board) Layout（印刷电路板布局布线）的能力要求还是很高的。

首先我们需要选择一款画板软件：

市面上的几种常见软件

PCB设计常用的软件有：Cadence Allegro，PADS，Altium designer。

Tips：反正上面有的我是不怎么见谁在用，而且下载渠道也没有AD来的简单。

软件的安装下载可以去这里下载：

AD19 ：https://mp.weixin.qq.com/s/_u8fSIpKtkqOyTecOInDWg

针对设计低速PCB板完全够用了。

Tips：高速PCB推荐使用Cadence Allegro因为信号完整性仿真，电源完整性仿真都能做。

这里推荐另一个厉害的UP做的80分钟速成手把手教你学教程吧，基本上完成学业问题是OK的。

搜索: BV1r7411L79y

基本上绘制PCB板需要以下几步：

• 绘制使用的非标准器件原理封装库图

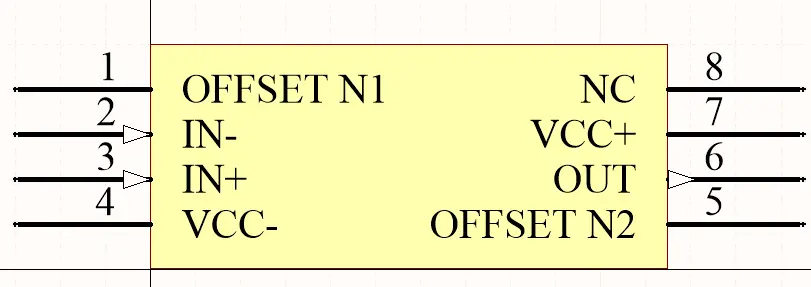

uA741

• 通过接线图绘制使用的非标准器件原理图

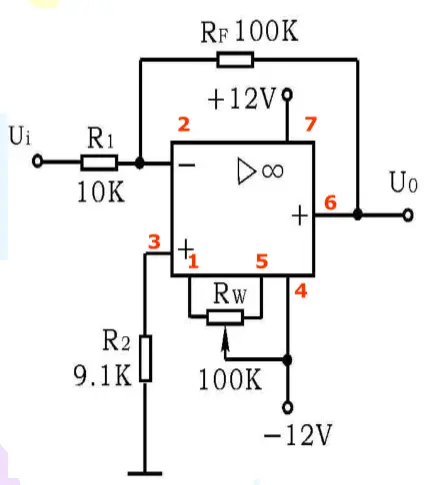

比如说一个uA741运算放大电路的接线图：

最好是标有引脚的

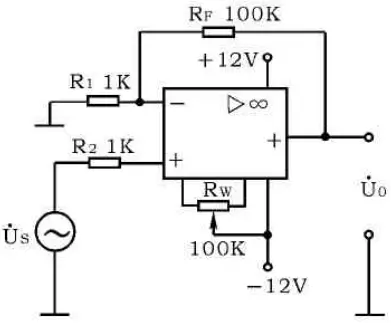

这种就比较烦了

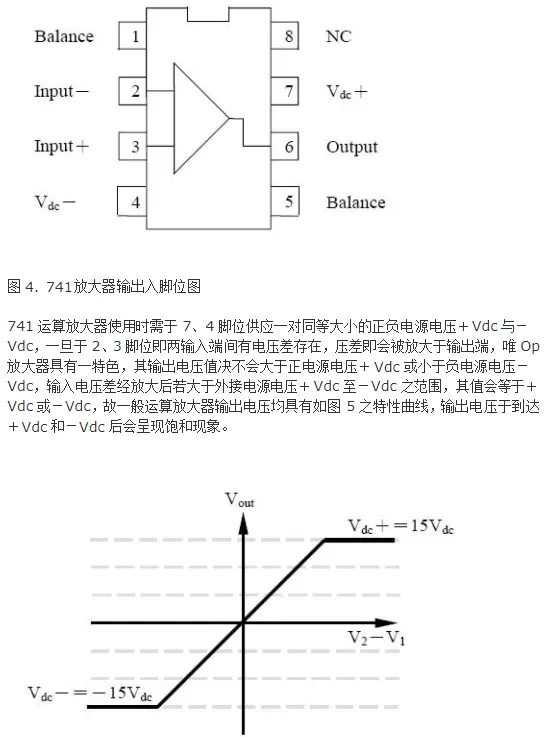

没有标记引脚就要了解芯片工作原理：

了解就可以了

这里最大输出电压不一定15V，这是根据供电电压来的，一般情况下会比供电电压小1~2V。

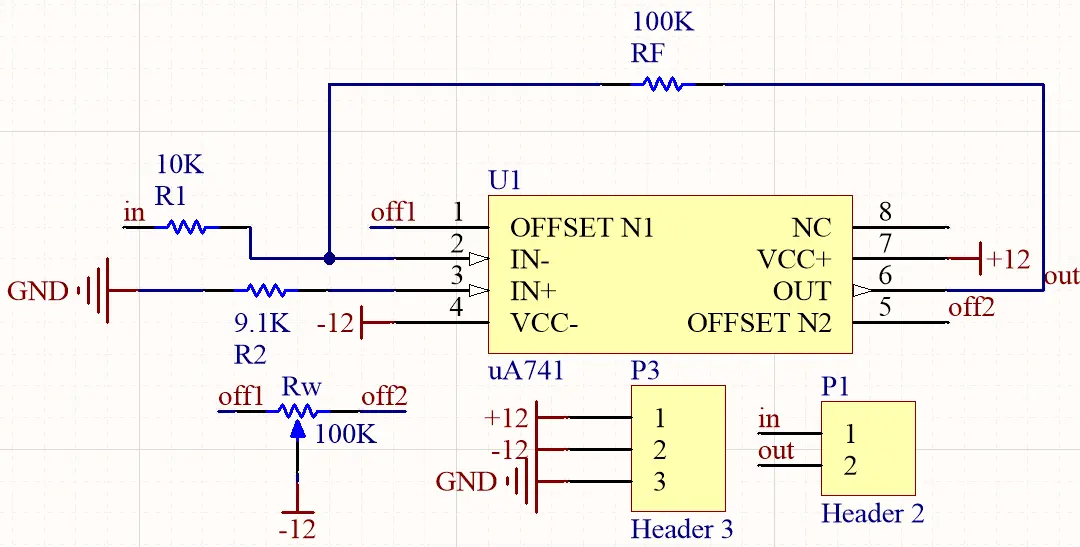

原理图

不要纠结什么，合理最佳。

• 画出非标准的器件封装库图

uA741封装

根据芯片手册提供的参数，通过工具栏中的元器件向导可以快速完成封装的绘制。

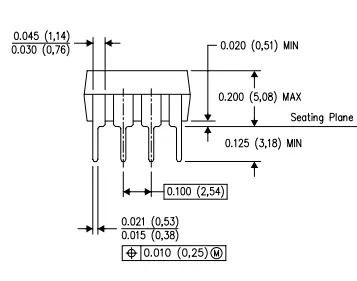

芯片宽度和排针间距

排针0.38~0.53mm

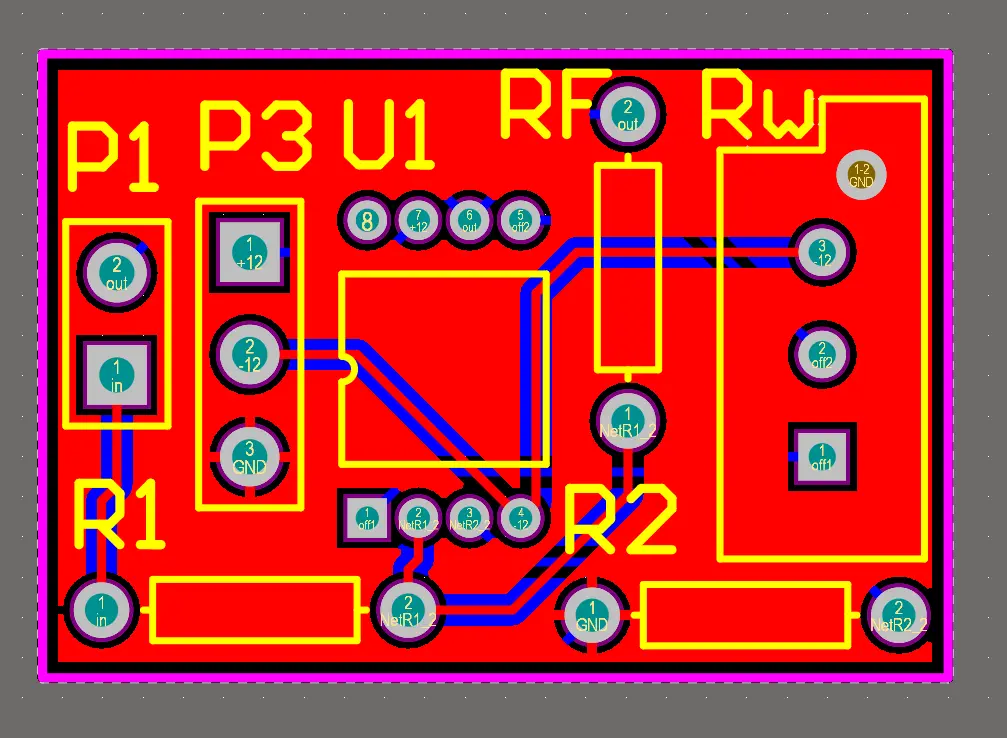

• 然后生成PCB封装组图并完成接线、布铜、板宽、等等细节工作

PCB板子的绘制基本上就完成了

还是需要勤加练习，注意细节。

这种事也是熟能生巧的，一步一步来。

希望对你有所帮助！
