CADENCE 原理图设计心得

1.明确需求，设计框架，预估整个电路所需的电流

    2.电源模块

    2.1 在设计电源的时候要注意电路的保护

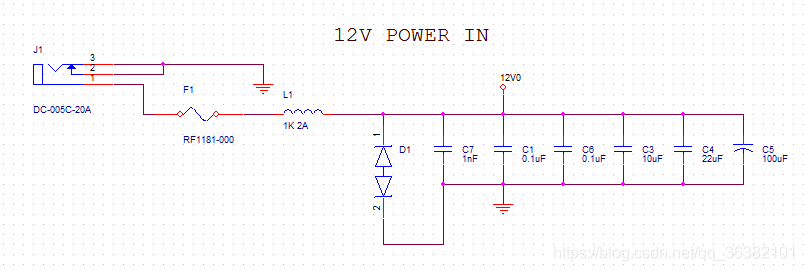

    12V电源输入

预估我的整个系统电流在在400mA左右，首先是保险丝。保证在电路出现短路的时候，保护主要IC。

    L1是一个磁珠。在开关处接磁珠，可以有效滤除电源带来的纹波，起到平滑的输入电源的作用。同时也能防止大流量冲击。

    D1是一个TVS二极管，防止尖峰电流冲击。

    添加容值相差100倍左右的电容，滤除电源的纹波。

    C5的作用是在有大电流冲击的时候蓄能。这个电容应该选取电解电容，电容的容值精确计算比较麻烦，根据经验为1.5uF/W(虽然自己没啥经验)

    在这个地方，有需要的话还可以利用能过大电流的MOS管设置开关电路，通过MCU控制，便于整个系统的重启。
DC12V->DC5V

    这里采用了所需要的电流不是特别大。所以采用了线性稳压的方案。采用的稳压IC为SY8303AIC，这个稳压芯片，
