Allegro与AD：导入操作指南

平台环境：系统版本：Win10系统；Allegro版本：2022；AD版本2023。

一、创建转换环境

（1） 添加Cadance的环境变量

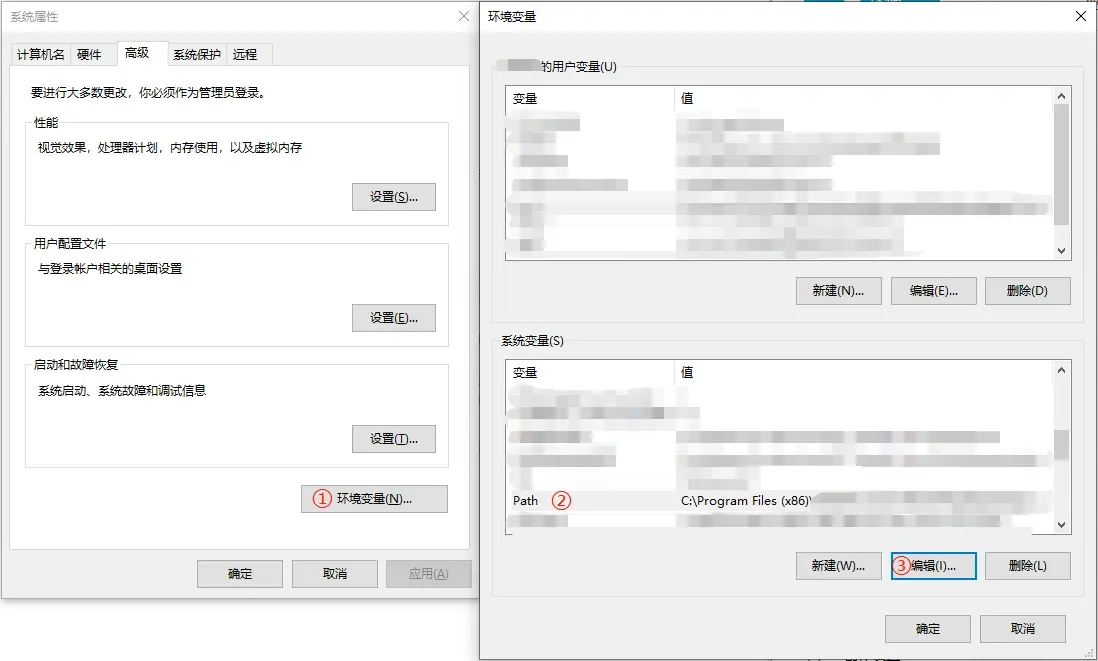

    ①编辑环境变量

添加环境变量

    ②新建环境变量

新建环境变量

    转换程序位置：...\Cadence\SPB_22.1\tools\bin

（2） 复制转换程序

    转换程序位置：...\Altium\AD23\System

        ① Allegro2Altium.bat

        ②AllegroExportViews.txt

（3） 将转换文件复制到目标文件夹中

转换所需文件

二、文件转换

（1） 将Allegro的文件直接拖到Allegro2Altium.bat上

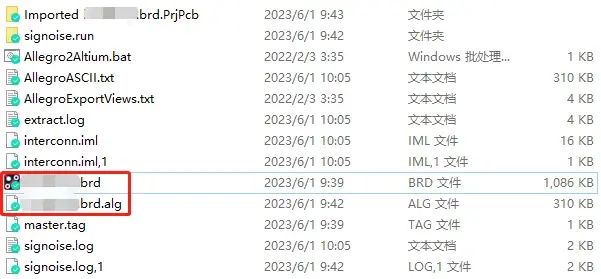

（2） 弹出小黑框，并生成文件

生成文件

三、文件导入

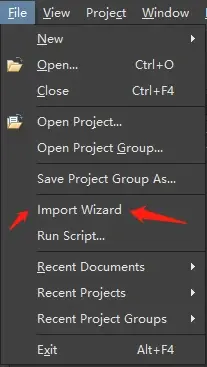

（1） 运行File - Import Wizard

导入向导

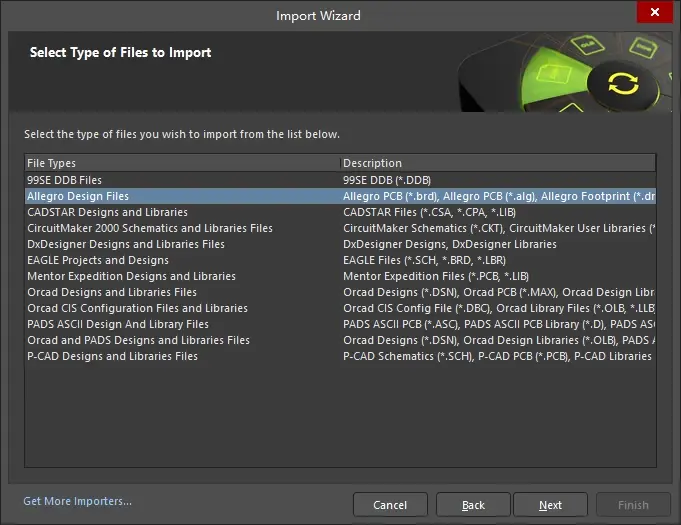

（2） 直接点Next进入导入文件类型选项，选择Allegro，然后点Next

导入文件类型

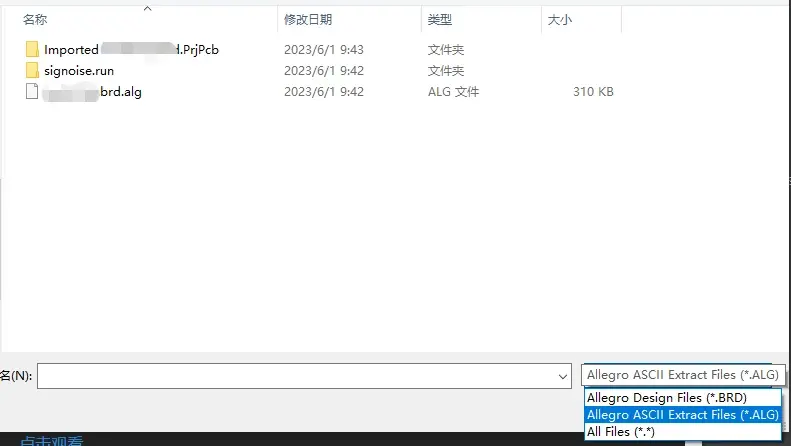

（3） 点击Add，弹出导入文件窗口后，点击右下角选择筛选类型（ALG类型）

文件筛选

（4） 后面一路Next就可以了，导入的属性根据自己需求进行修改。
