OrCAD与Allegro：交互设计设置指南

Orcad原理图与Allegro PCB交互设计设置

想要在原理图中选中的元器件在pcb中也能选中，就需要原理图与pcb进行互联，下面就来介绍如何进行原理图与pcb互联。

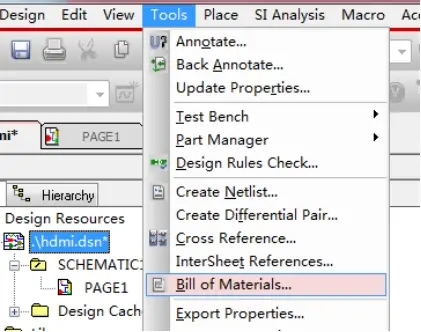

1、首先打开原理图，选中dsn为后缀的根目录，执行菜单命令tools→bill of  materials

2、执行菜单命令tools→create netlist

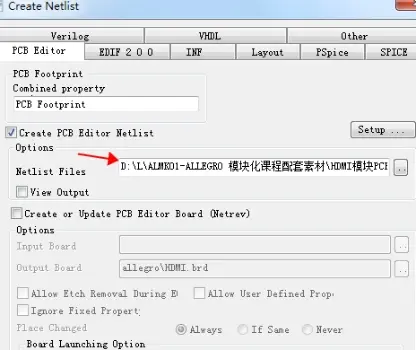

3、弹出create netlist界面，网表导出路径要保存在工程文件的同目录下

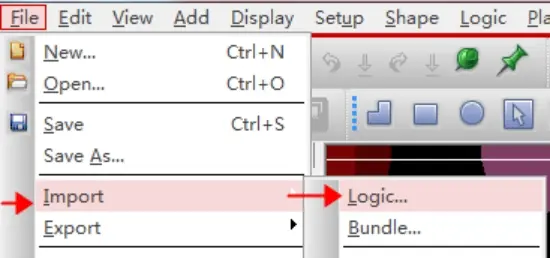

4、网表导出没有报错，表示网表导出成功，如报错则要检查错误并解决后才能成功导出网表。网表导出成功后，打开pcb工程执行菜单栏file→import→logic

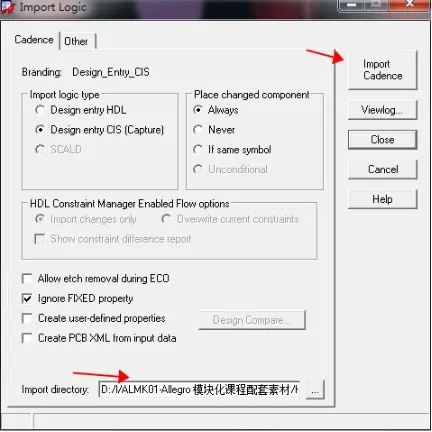

5、在import directory中选择原理图导出网表保存的路径，然后点击import cadence

6、这样网表就导入成功，就可以进行原理图与pcb的互联。
