原理图系统参数设置：Graphical Editing选项卡详解

2.5.2  Graphical Editing选项卡

Graphical Editing选项卡包含原理图图形设计的相关信息。如图2-25所示，进入Graphical Editing选项卡的设置界面，对以下4个选项进行推荐设置，其他采取默认设置即可。

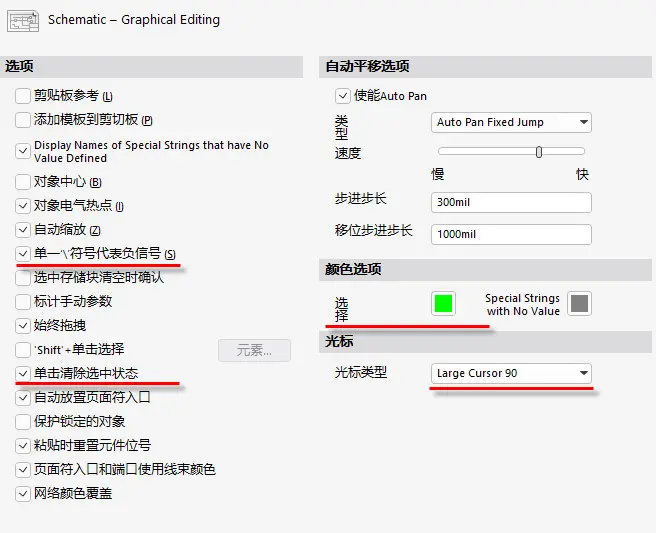

图2-25  Graphical Editing选项卡的设置

（1）单一“\”符号代表负信号：使整个网络名的上方出现上画线，如“N\E\T\”表示的信号为“”。

（2）单击清除选中状态：单击空白处退出选择状态，有利于在多选环境下退出选择。

（3）颜色选项：选择状态的颜色显示，选中元件或文字等时，会显示一个设定颜色的虚线框，以区别选择和非选择状态，如图2-26所示。

图2-26  选择和未选择

（4）光标：鼠标显示状态，系统提供4种光标类型，即“Large Cursor 90”（全屏90°十字光标）、“Small Cursor 90”（小型90°十字光标）、“Small Cursor 45”（小型45°斜线光标）及“Tiny Cursor 45（极小的45°斜线光标）”。在此一般建议设置为“Large Cursor 90”。

2.5.3  Compiler选项卡

Compiler选项卡包含在对原理图进行编译时的颜色设置及节点样式设置，如图2-27所示。

（1）错误和警告：颜色分为3个类别，即“Fatal Error”（严重错误）、“Error”（错误）及“Warning”（警告），一般默认分别设置为红色、浅红色及黄色，对比度高的颜色比较显眼，方便查找定位。

（2）自动节点：此处设置布线时系统自动生成节点（简称自动节点）的样式，其中有线路节点“显示在线上”和总线上的节点“显示在总线上”，可以分别设置大小和颜色。对于编译错误提示一般设置为红色，对于自动连线节点或者总线节点一般设置为深红色。

系统自动生成节点和手工添加节点有一定的区别，如图2-28所示，手工添加节点的中心带有小的红色“+”。

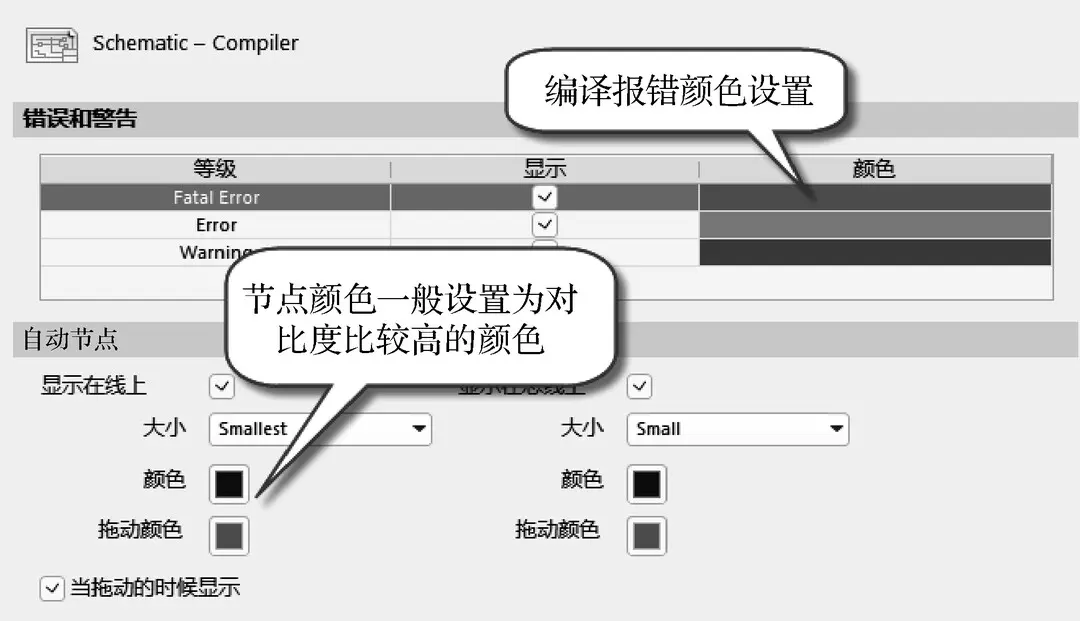

图2-27  编译提示颜色设置及节点样式设置
