NX MCD 3.2：铰链副设计与应用

任务目标：掌握铰链副的性质和铰链副命令的使用。

1.铰链副的概念

       铰链副（Hinge Joint）是指在两个实体之间创建一个仅能转动的运动副，允许沿轴有一个旋转自由度。

       在NX MCD中，铰链副的基本件一般不做选择，使其相对大地运动。

2.创建铰链副

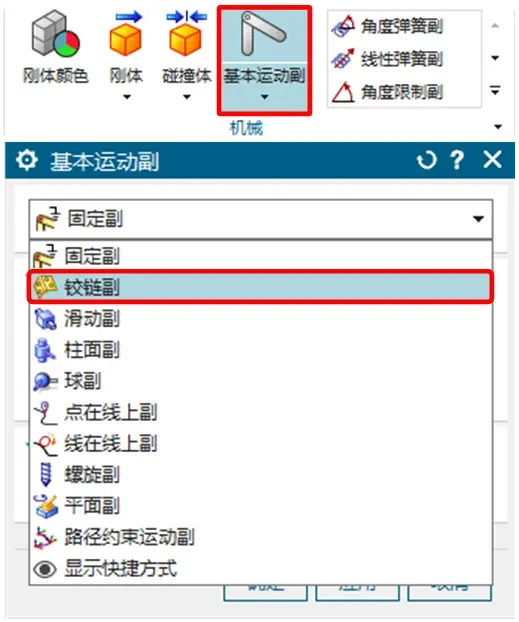

       打开铰链副对话框的方式有三种。如图所示。

(1) 方式一

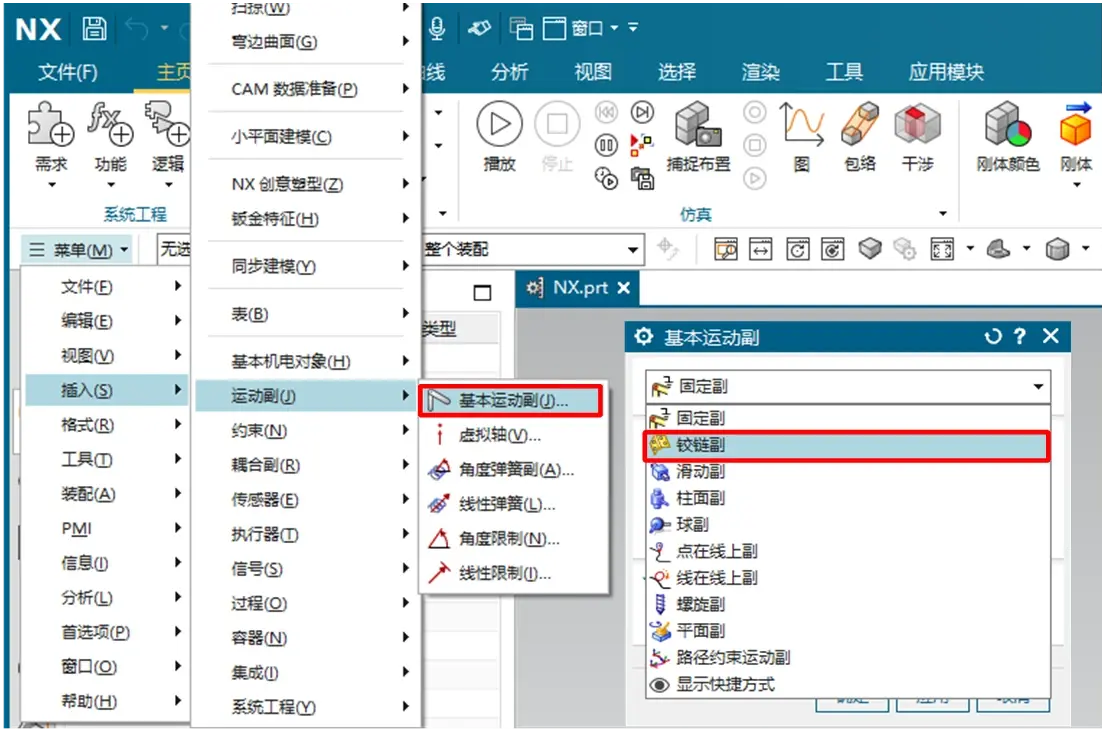

(2) 方式二

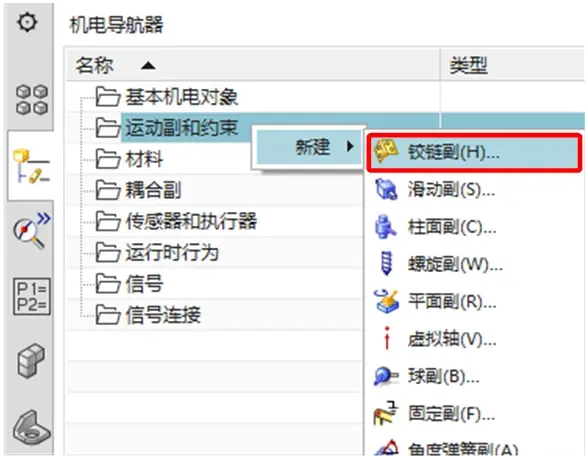

(3) 方式三

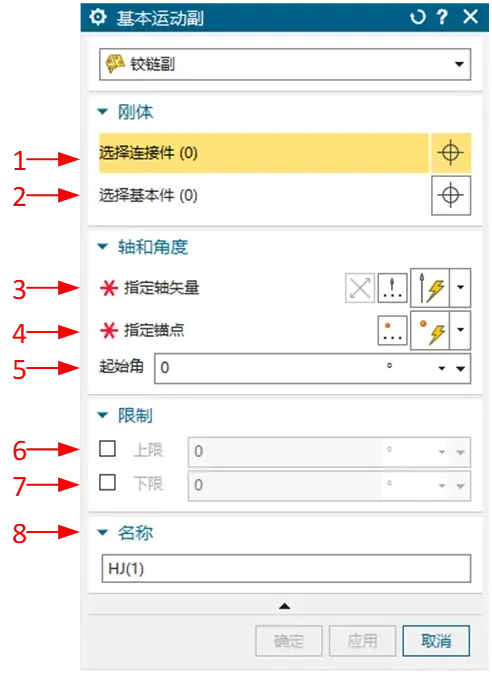

3.铰链副参数含义

4.实战演练

【例3-2】 打开“#例3-2 铰链副 练习.prt”，对模型中的门栓进行铰链副设置。

要求实现仿真效果：点击播放运行仿真，鼠标拖动门栓可以进行旋转。

具体操作如下：
