NX MCD 3.4：柱面副功能解析

任务目标：掌握柱面副的性质和柱面副命令的使用。

1.柱面副的概念

       柱面副（Cylindrical Joint）是指在两个实体之间创建一个既能转动又能移动的运动副，允许沿矢量方向有一个旋转自由度和平移自由度。

2.创建柱面副

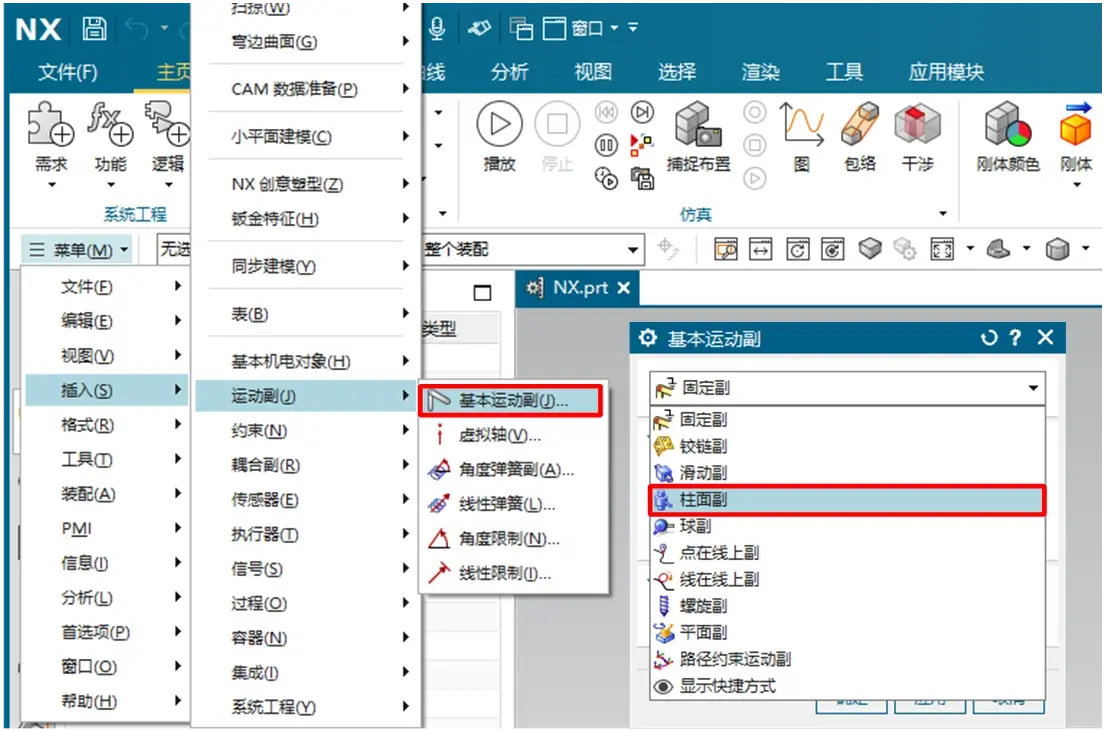

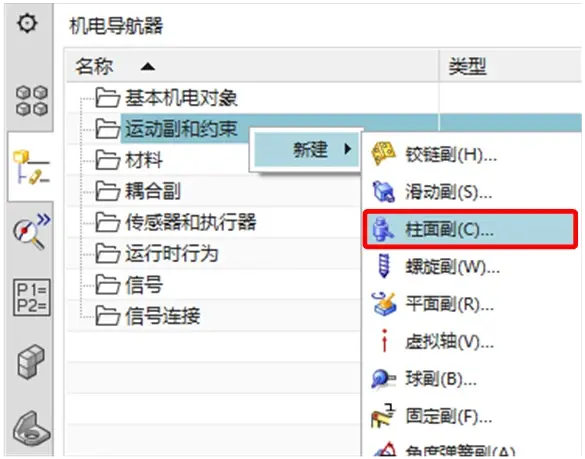

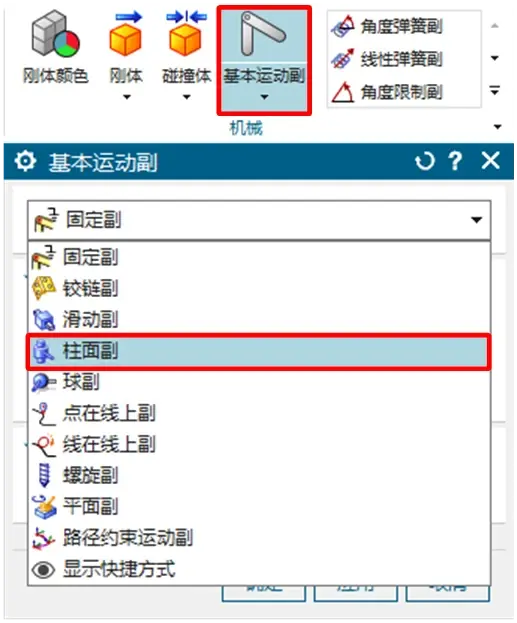

       打开柱面副对话框的方式有三种。如图所示。

(1) 方式一

(2) 方式二

(3) 方式三

3.柱面副参数含义

4.实战演练

【例3-4】 打开“#例3-4 柱面副 练习.prt”，对模型中的门栓进行柱面副设置。

要求实现仿真效果：点击播放运行仿真，鼠标拖动门栓可以进行旋转和滑动。

具体操作如下：
