NX MCD 3.1：固定副功能详解

任务目标：掌握固定副的性质和固定副命令的使用。

1.固定副的概念

       固定副（Fixed Joint）是指将一个部件固定到另一个部件的运动副，自由度全部被约束。

       在NX MCD中固定副不常使用，一般用于将一个部件固定于大地中（基本件不做选择），使其作为参考部件，便于其余部件地装配。

2.创建固定副

       打开固定副对话框的方式有三种。如图所示。

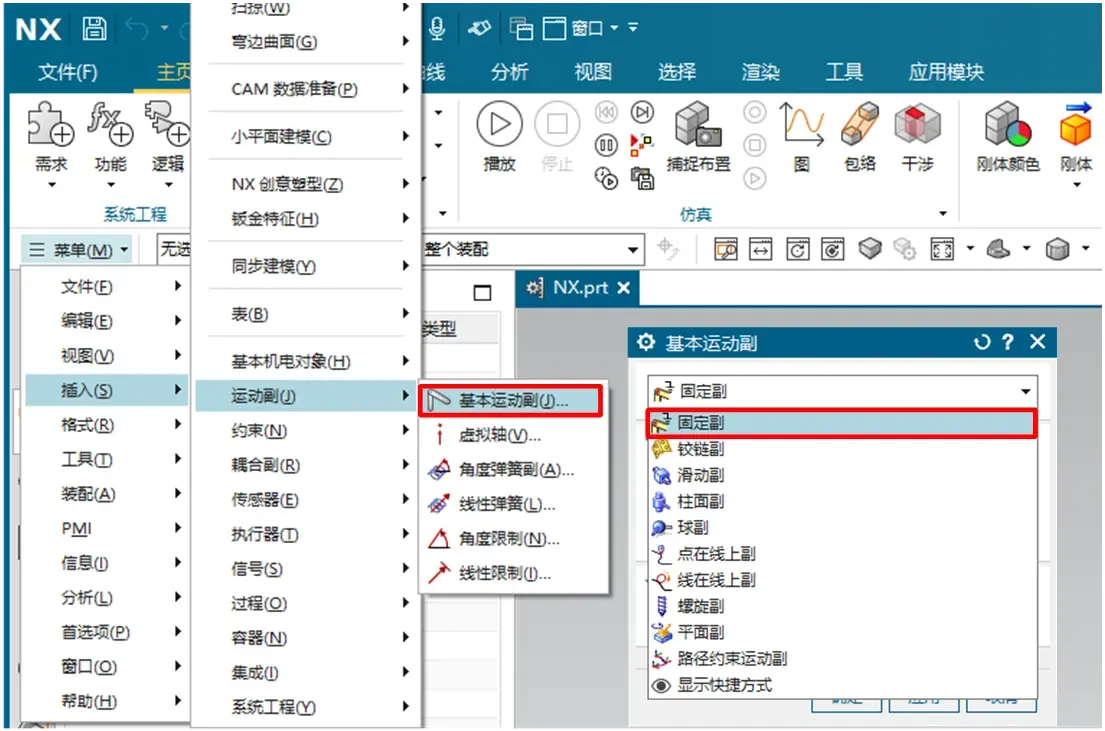

(1) 方式一

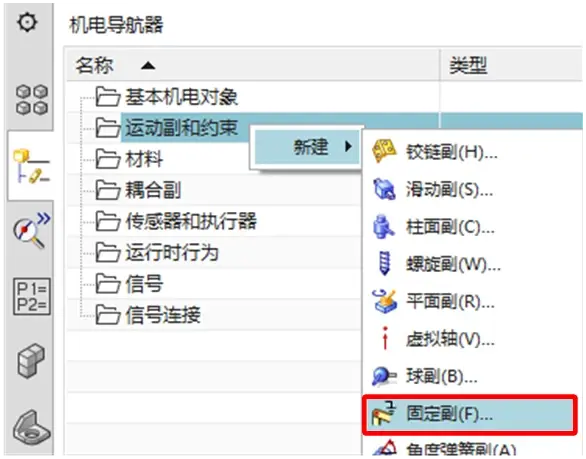

(2) 方式二

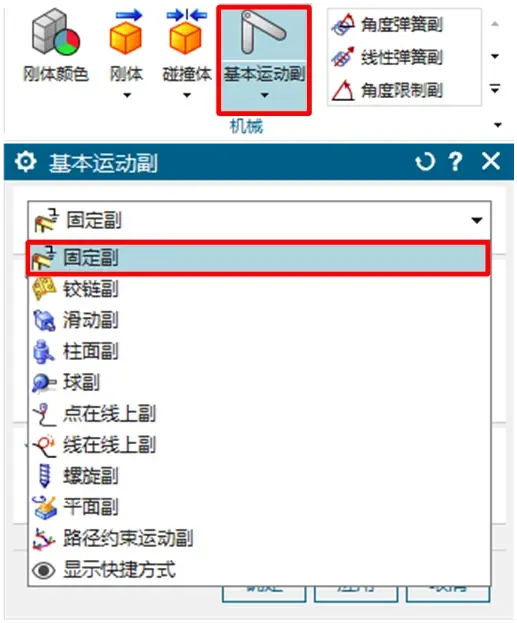

(3) 方式三

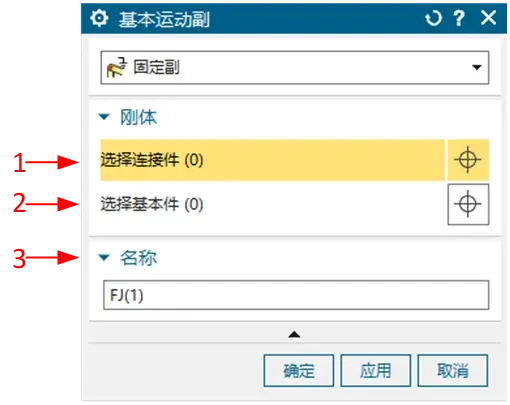

3.固定副参数含义

4.实战演练

【例3-1】 打开“#例3-1 固定副 练习.prt”，对模型中的门栓进行固定副设置。

要求实现仿真效果：点击播放运行仿真，门栓固定不动。

具体操作如下：

00:43

第三章【MCD运动副和约束】3.1固定副

843观看 0弹幕

《生产线数字化仿真与调试（NX MCD）》课程，是广州高谱技术有限公司开发。

视频课程在线免费学习：https://www.bilibili.com/video/BV1vk4y1p7EK/
