本法基于cadence的allegro可以在PCB设计运用， 使用方法 如下：
方式一：allegro软件的自动对齐——使用过程繁琐一点

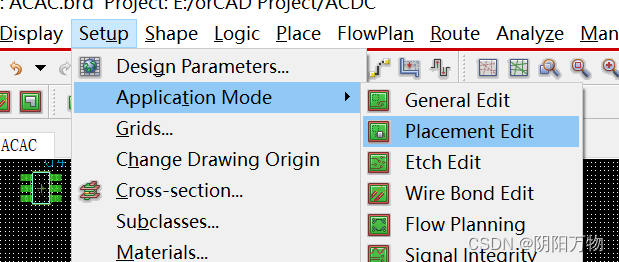

1.在“setup”下拉选项中选择“application mode”，在副选项中选择“placement edit”；

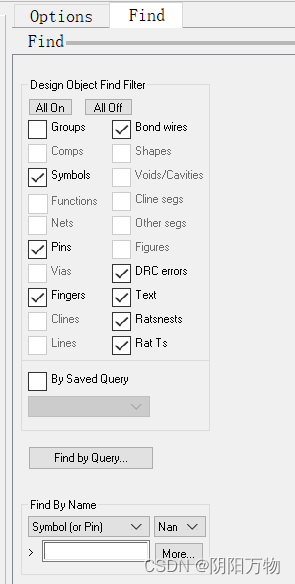

2.在“Find”工具栏中，勾选需要对齐的器件、文本等

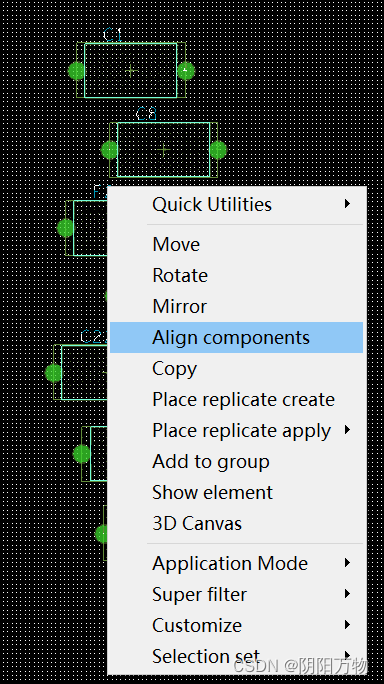

3.在画图区域直接选择需要对齐的器件，右键选择“Align components”,这时软件会自动弹出“Options”，可以在工具栏中选择相应的对齐效果，居中、上对齐、下对齐；
以上是找不到位置的具体步骤，

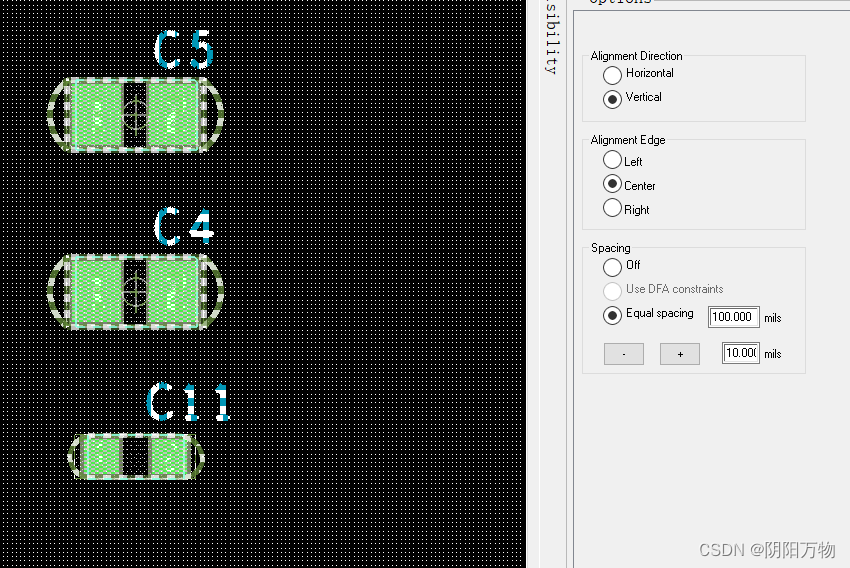

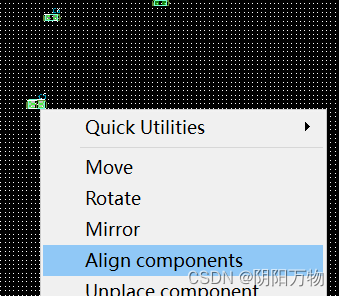

有意思的是：经过设置之后，以后都可以更直接一点——框选需要对齐的器件后，右键选择“Align components”,软件自动弹出“Options”，在工具栏中选择相应的对齐效果，（设置等距离100mil）搞定；

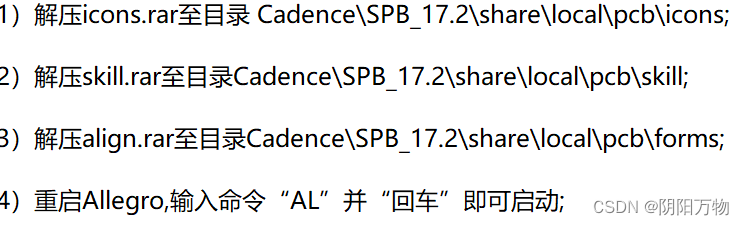

方式二： 下载 安装工具包“Allegro自动对齐工具包”——使用过程简单粗暴
