草图旋转操作的CATIA实践

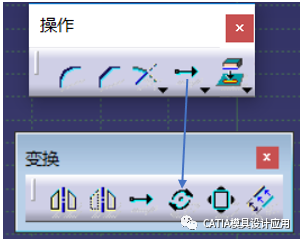

操作->变换->旋转：

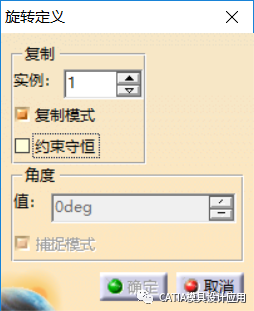

单击旋转按钮，弹出旋转定义对话框：

与平移命令类似；

1、选择复 制模式时，可以选择复 制实例的个数，可以“约束守恒”，这里的翻译有些怪，选中的效果是，旋转过程中保留必要的内部尺寸约束，需要注意，水平垂直等约束并不会保留；

2、角度栏，可以手工输入或随着鼠标的移动实时显示旋转的角度，确定后，旋转的角度将会添加为参考约束；

3、不选中复 制模式时，图形将被实际的旋转移动，水平数值等约束被自动取消。

下面以矩形旋转为例：

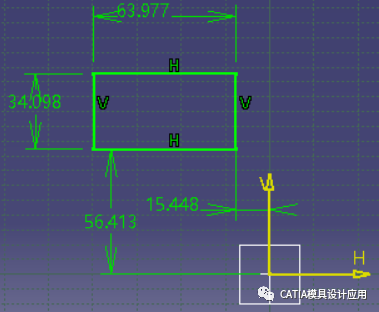

1、原始图形

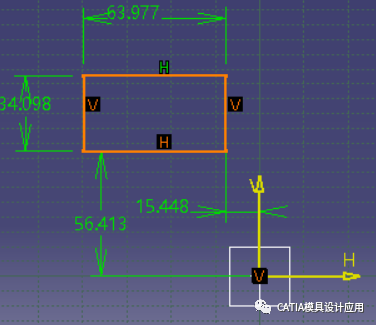

2、选中要旋转的元素

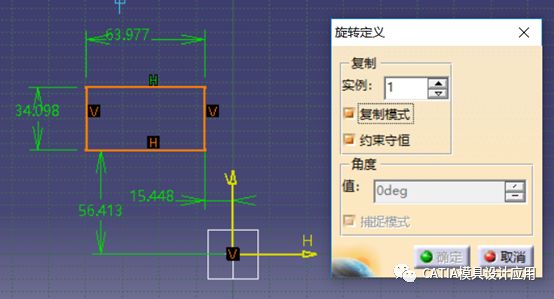

3、单击启动旋转命令

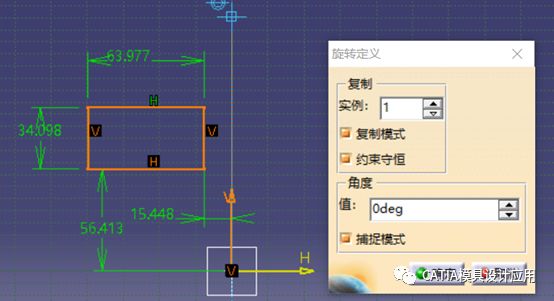

4、指定旋转中心为坐标系原点，指定旋转起始的参考线为V轴

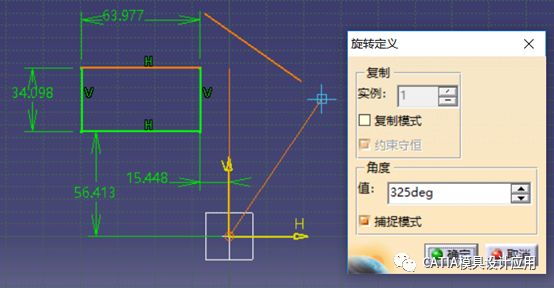

5、移动鼠标或在角度中输入旋转角度，以参考线为基准，逆时针为正值递增，至359°（360°就是0°）

CATIA将预览旋转的位置。

6、10°，35个实例的效果如下：

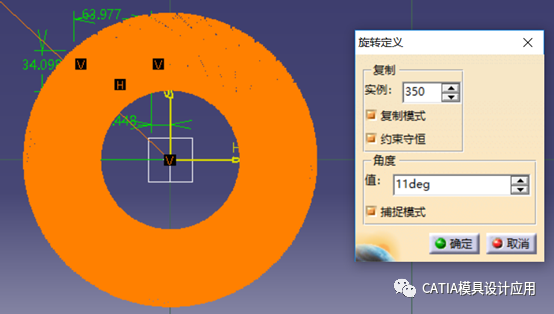

7、11°,350个实例的效果如下：

8、1°，320个实例的效果如下；

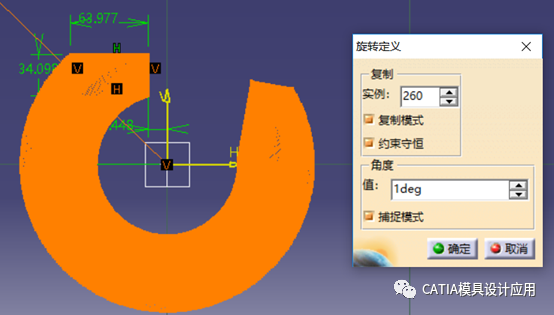

9、问题：如下设置结果如何？

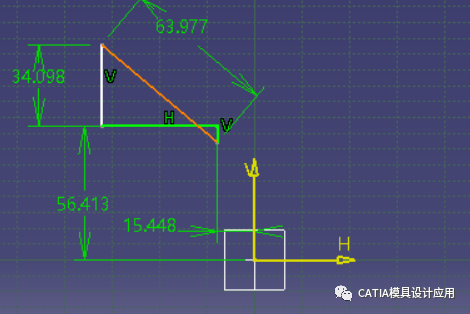

结果如下：
