CATIA零件旋转设计技巧

其实平移和旋转不过是两个形式的特征位置变换，一个是平动，一个是转动。平动需要输入的是方向和距离，转动则输入转轴和角度。

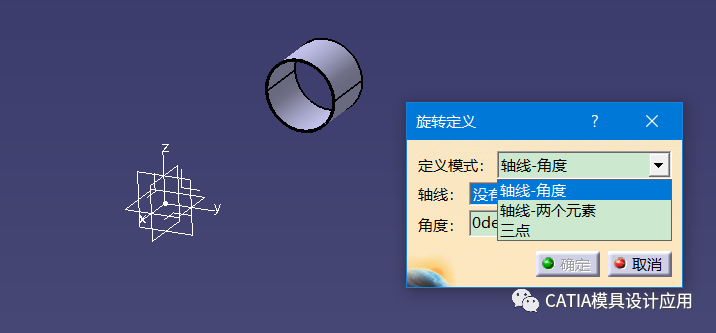

启动命令，确认问题，弹出定义旋转对话框

我们可以看到，旋转定义模式与平移命令也有对应关系，三跳基本是对应的。

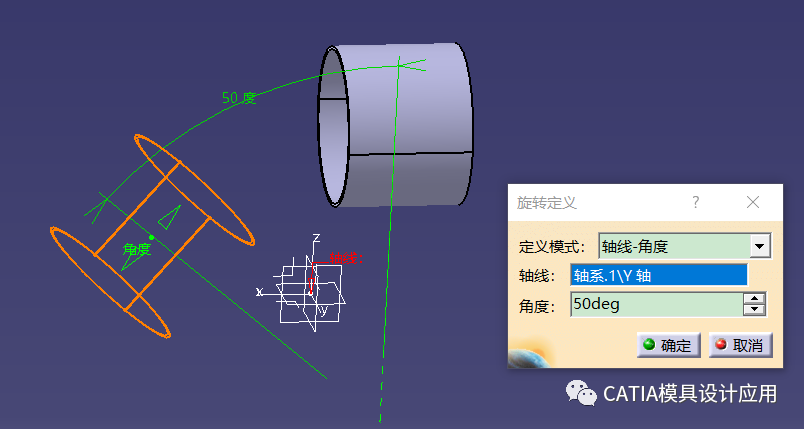

这里最常用的是轴线和角度，选择Y轴为轴线，转动50°效果如下。

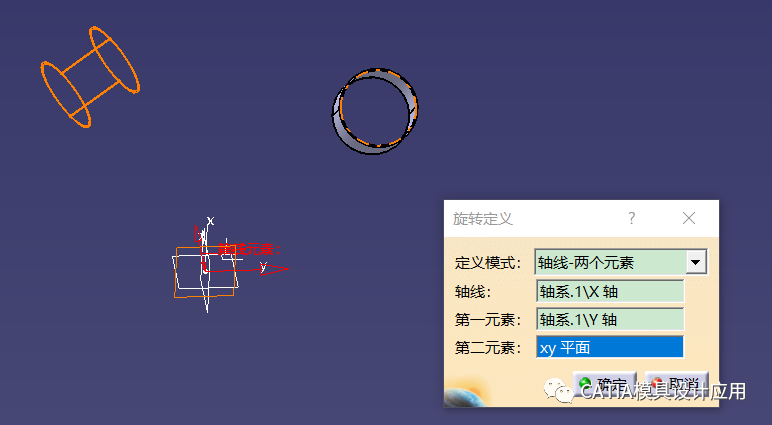

如果选择某个轴，再输入起止元素（这里没有明确要求点线面，只要能够与转轴一起能够确定转角即可），如下图选择和效果。

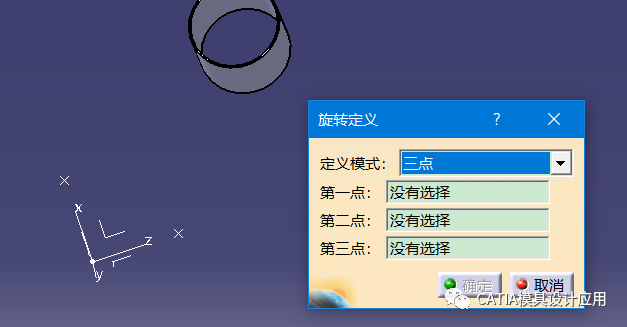

最后一种是三个点。

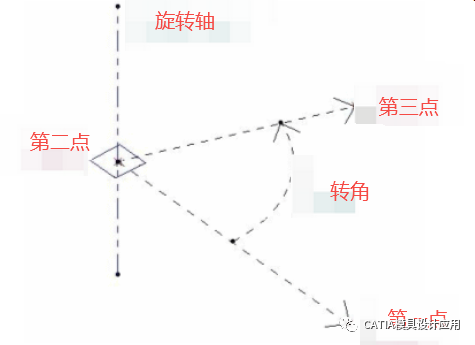

三个点可以构成下图的效果，即还是能够给出旋转轴和角度的。这个比较别别扭的是，三个点的顺序，会影响到旋转的效果，使用时需要注意。
