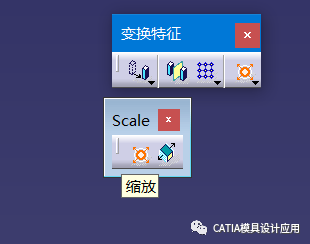

CATIA零件设计缩放功能详解

缩放，顾名思义就是将特征放大或缩小。

缩放的定义非常简单，只需要输入参考元素和缩放比例。

重点在于参考元素，可以选择多种类型，比如点，线，面……

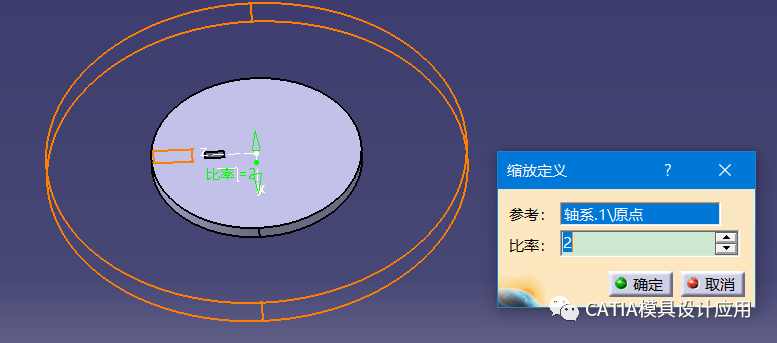

下图选择圆盘中心为参考，放大2倍。

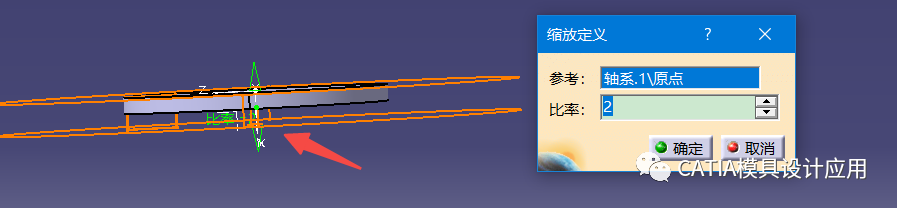

需要注意的是，缩放将以该中心点，向三个方向xyz同时放大，而放大的中心就是选择的参考点。

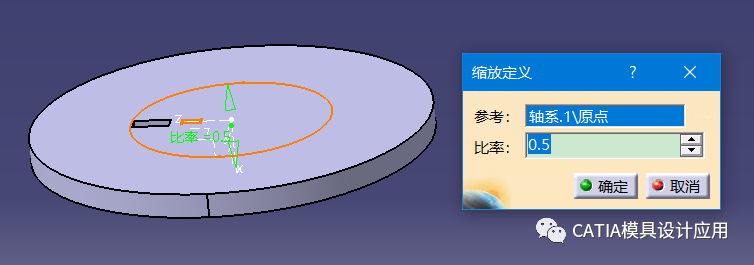

如果要缩小，则比率改为小数，比如0.5。

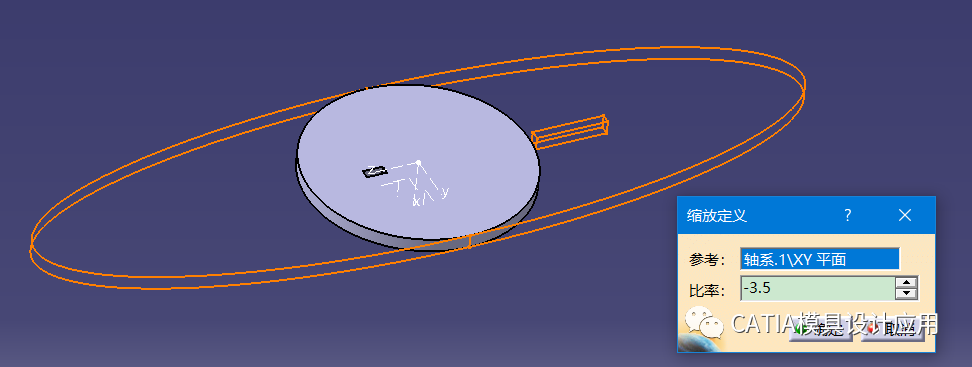

那么若选择平面作为参考呢？下面选择xy平面作为参考。其只会在平面垂直的方向缩放，其他方向则保持不变，效果如下。

如果选择直线作为参考呢？额，此路不通。不信您可以尝试一下。

缩放的正负没有关系，其大小的依据是比率值其绝对值的。

END
