CATIA工程制图进阶：孔尺寸表编制

孔尺寸表，可以对选择的一系列孔进行列表。

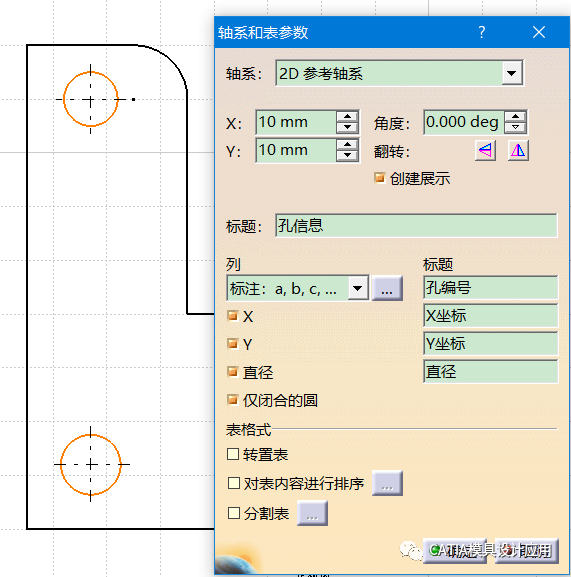

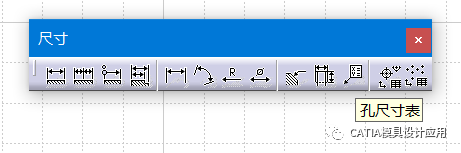

启动命令，选择孔……将弹出轴系和表参数对话框。

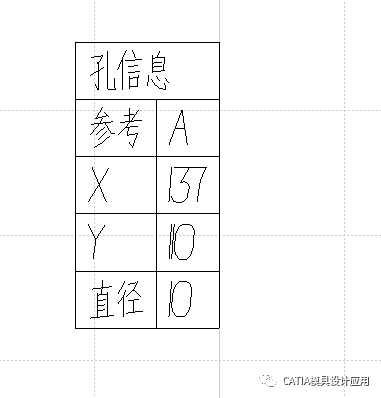

按照默认确定，将得到这个孔的孔心坐标和直径信息。列表，如何列出多个孔的信息呢？

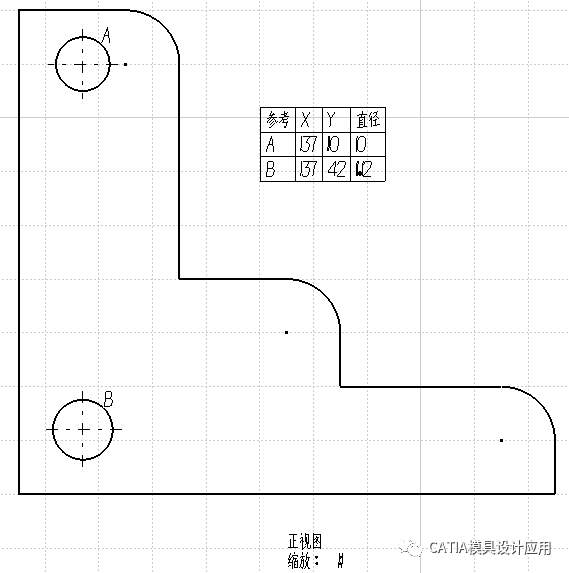

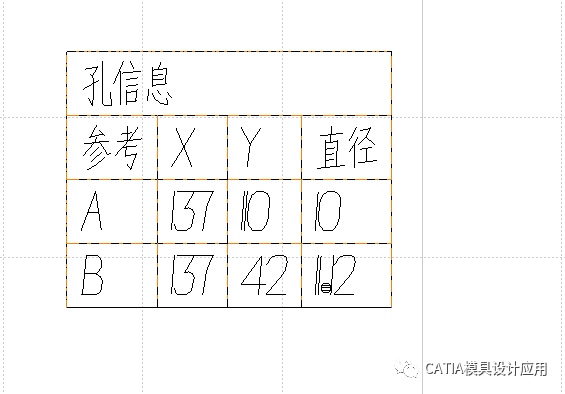

先选中两个孔，Ctrl多选，然后再启动命令，选择默认信息，然后确定，结果如下。列表的位置可以根据需要拖动到任意位置。

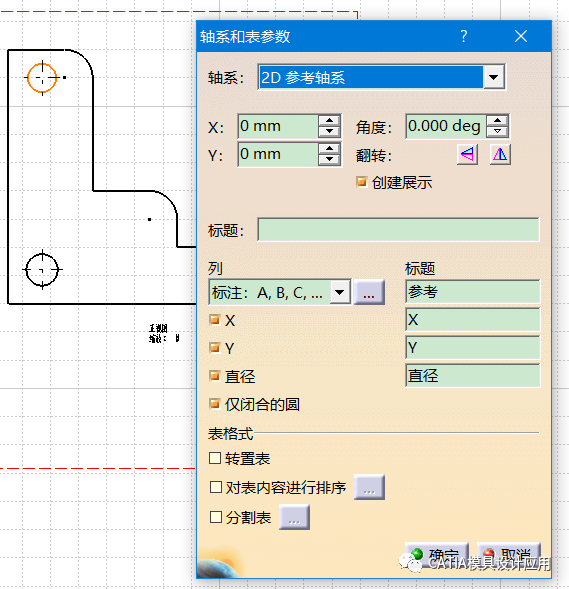

再次选中两个孔，然后启动命令，这次我们对默认信息进行更改。如下图所示：

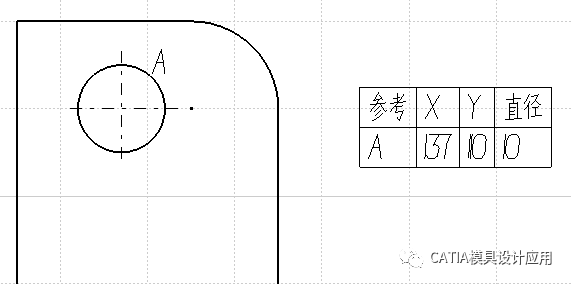

确认后，得到如下结果：

可见，我们可以对表格的表头，列标题，孔编号，坐标基准等进行编辑，其实还可以对方向进行编辑，可以自行尝试。

另外，还可以对表格式进行编辑。

转置表即将孔的行列交换，效果如下图所示：

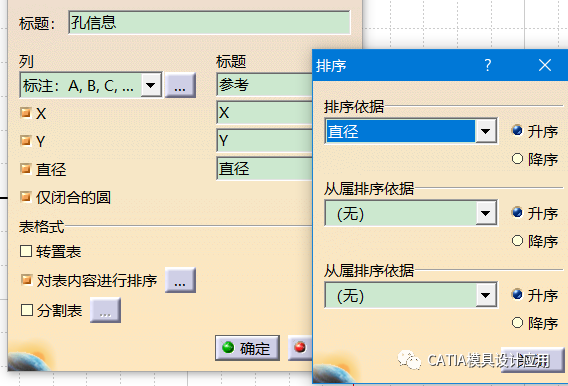

对表格内容进行排序，可以选择排序的依据，比如直径从小到大排序：

效果如下：

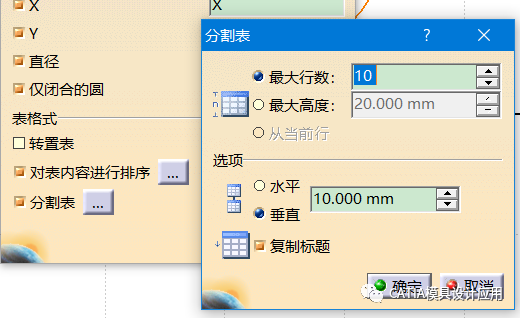

分割表，是可以把一张表格分割为若干张，相关选项如下，主要目的是利于表格的排布。

END
