CATIA工程制图教程：累积尺寸应用

累积尺寸是尺寸标注的一种特例，其以第一个选择为基准，依次累积距离第一个选择元素的距离或角度。

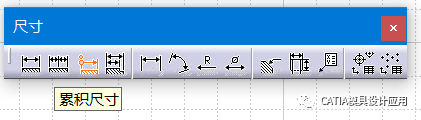

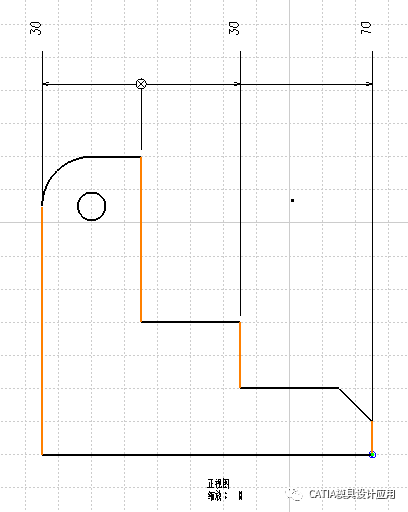

下图，我们激活累积尺寸，然后依次选择从左到右四条平行的直线段，效果如下图所示，第一个选择的元素为×号，其他的展示累积数值。

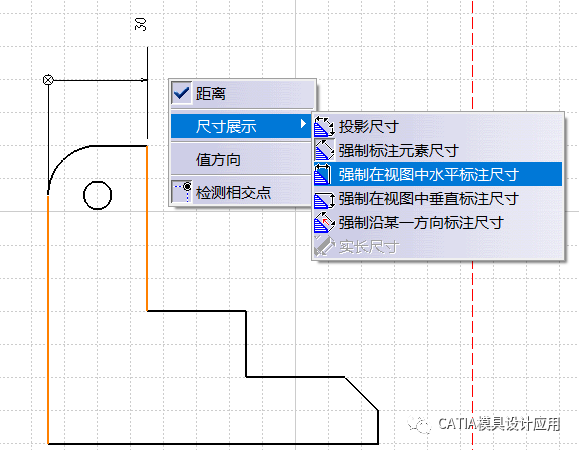

如果效果与上图不同，可以考虑是否需要进行尺寸方向的强制。这个动作需要在第一个尺寸出现时操作，否则就无下图显示的上下文菜单。

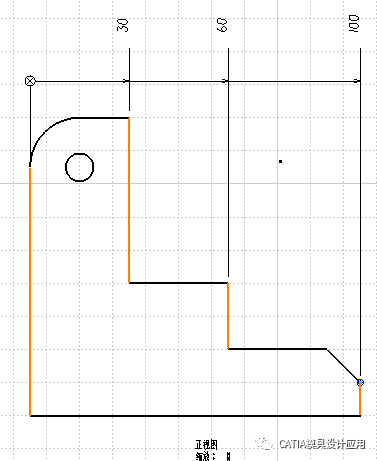

下图是我们调整选择顺序，可见第二条直线为基准，其他的位置显示累积尺寸。

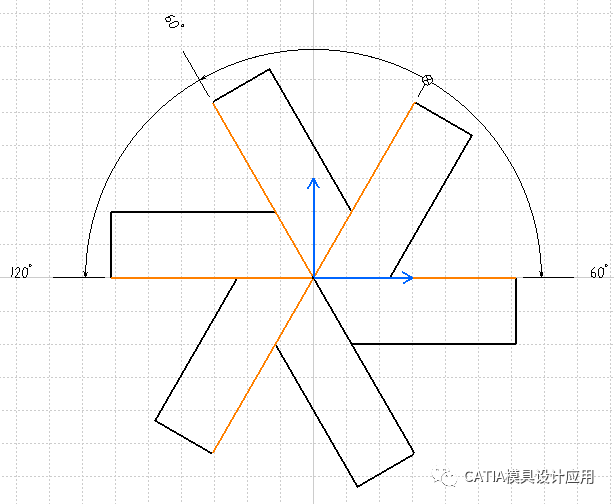

又可以尝试下角度的累积标注了。是可以的。

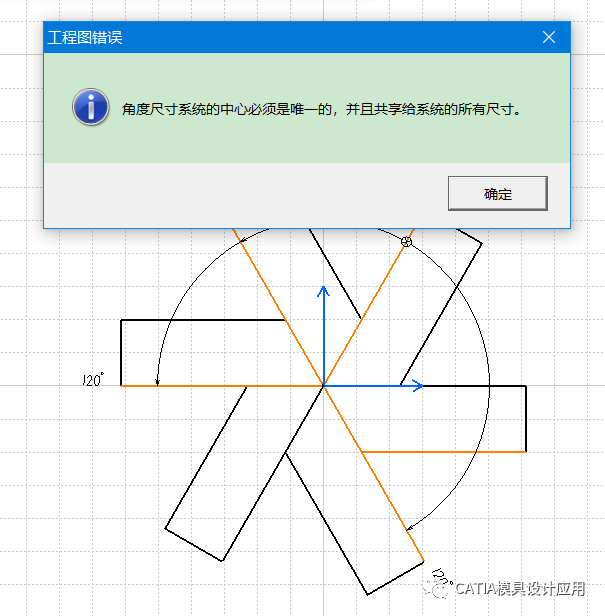

但是，有一个条件：这些选择直线元素，必须是相交于同一个点，否则报错。

累积尺寸既可以用于距离也可用于角度，不过建议指定上下文菜单中的约束，否则完全按照系统的默认会时常出乎预料。
