CATIA工程制图详解：详细视图轮廓绘制

详细视图轮廓与详细视图两个命令的本质都是局部放大图，那么他们的区别是什么呢？

区别就在于轮廓的形状，前面的文章分享过，详细视图的默认轮廓是圆形，需要我们指定圆心和半径。

而详细试图轮廓是多边形。我们可以依次选择不限节点的多段线，直到最后首尾相连，然后双击确认。

移动鼠标，即可得到缩放视图的位置预览。

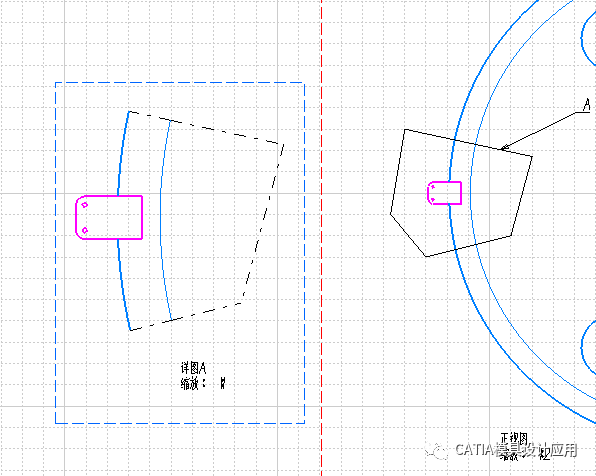

最终单击确认，视图的最终效果如下。

详细视图轮廓，可以让我们更加自主的选择轮廓的形状，但是，操作也稍微复杂了一些。

与其他的视图一样，每当我们建立一个视图，无论是剖面图，还是断面图，抑或是详图，都会在树结构上自动生成一个节点。

总之，图纸上有多少图框，就会有多少个节点。

END
