CATIA工程制图教程：坐标尺寸标注技巧

坐标尺寸命令，用于标注某个点的坐标。

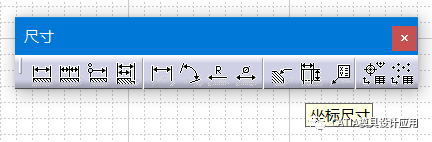

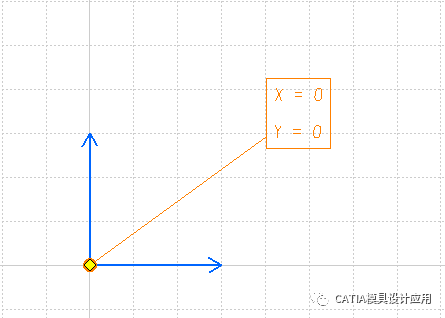

启动坐标尺寸，选择某个点，下图矩形位置不能选择，因为直线段的两端并无投影点。选择坐标中心，可以预览选中。

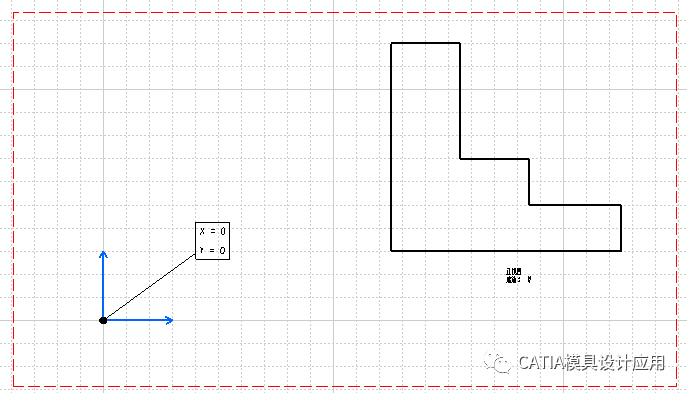

确认之后，将展示选中点的坐标。

这里可以回顾，蓝色的xy坐标是三维的绝对坐标系的投影。

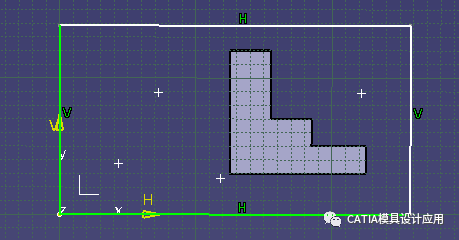

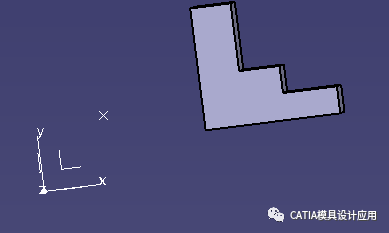

为了演示更多，在三维中增加一个草图，包含矩形和若干点。

2D投影结果如何？是否能够投影呢？

答案是无法投影点。那么增加三维的点呢？

答案还是无法投影，那么这个命令有何作用呢？

在3D中倒角后，刷新2D，然后创建若干倒角中心点。

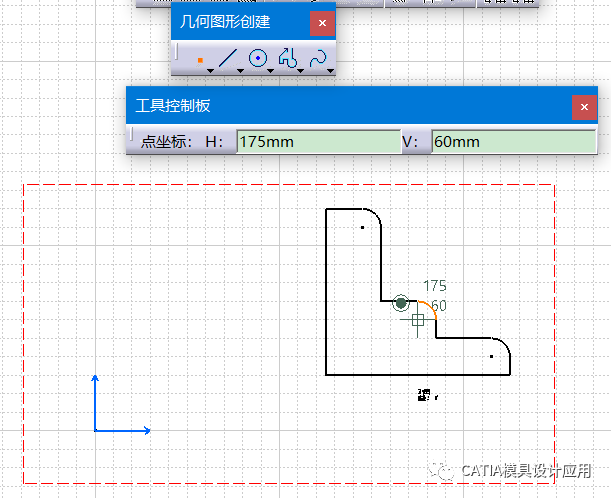

此时，可以选择点坐标命令，依次选择若干点。

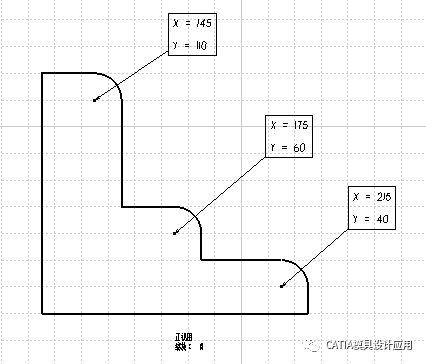

效果如下

END
