UG 8.0齿轮绘制六步速成法

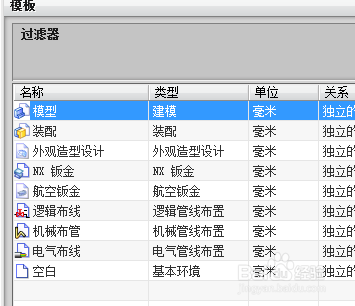

步骤一：打开电脑上的NX8.0,在弹出的对话框里选择新建命令，按默认的建模模型，然后点下方的确定。

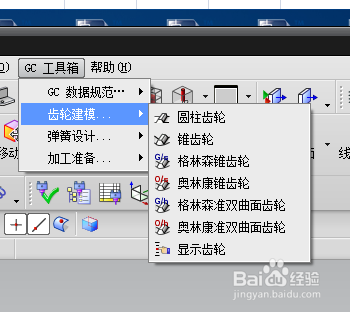

步骤二：进入建模环境，把鼠标移到GC工具箱，并点击，在下拉框里可以看到齿轮建模。

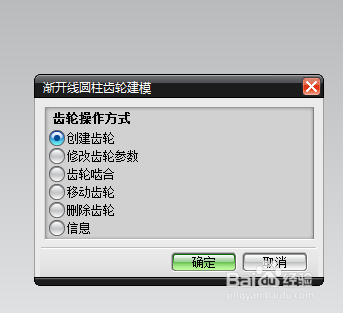

步骤三：以圆柱齿轮为例，齿轮建模中点圆柱齿轮，此时弹出渐开线圆柱齿轮建模的对话框。

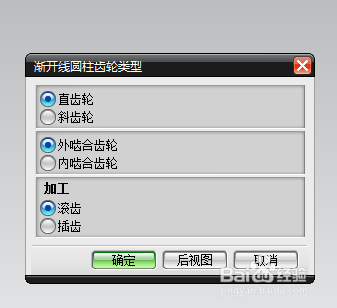

步骤四：按默认选项创建齿轮，然后点下方的确定后，继续弹出渐开线圆柱齿轮类型的对话框。

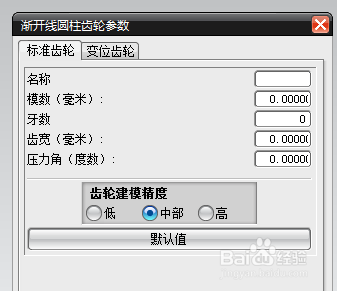

步骤五：按默认选项选项，确定后，弹出渐开线圆柱齿轮参数对话框，如图所示。

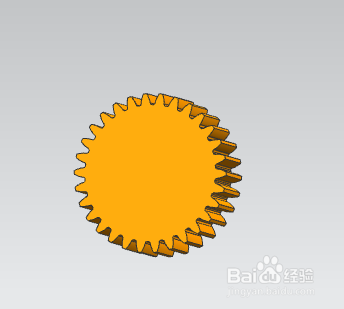

步骤六：在下面的参数里输入想要的参数，如模数2.0，牙数30，齿宽20，压力角20度，然后点确定，在失量对话框里选择ZC轴，按默认点确认，坐标点也按默认，最后生成如图所示的圆柱齿轮。
