下面给大家介绍一下等距弹簧在UG中如何绘制，喜欢的朋友可以跟老师一起来学习一下！那我们就开始吧：

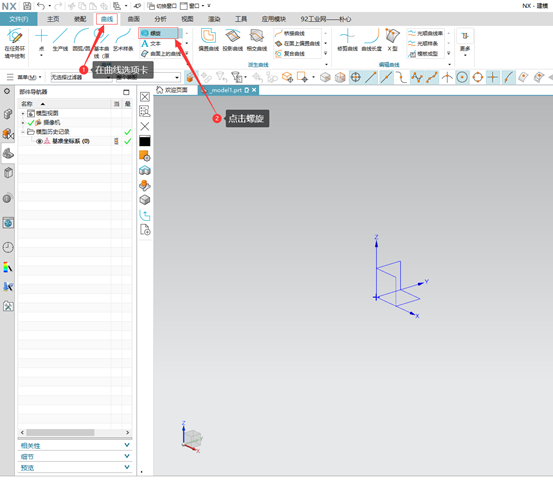

1、在“曲线”选项卡点击“螺旋”
.png)

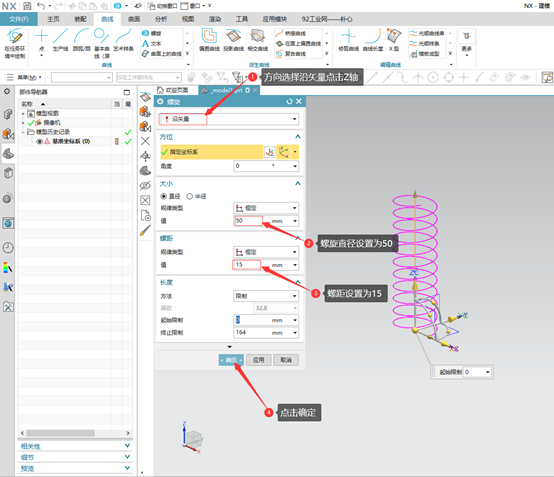

2、在弹出的螺旋窗口中，类型选择“沿矢量”，方位直接点击“Z轴”螺旋直径设置为“50”螺距设为“15”点击确定
.png)

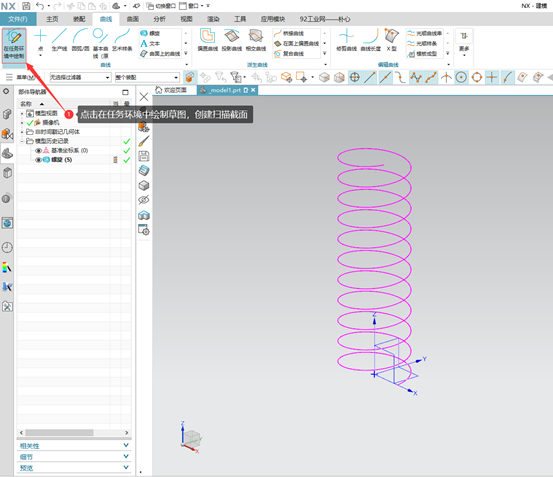

3、在“曲线”选项卡中点击“在任务环境中绘制草图”创建扫描截面
.png)

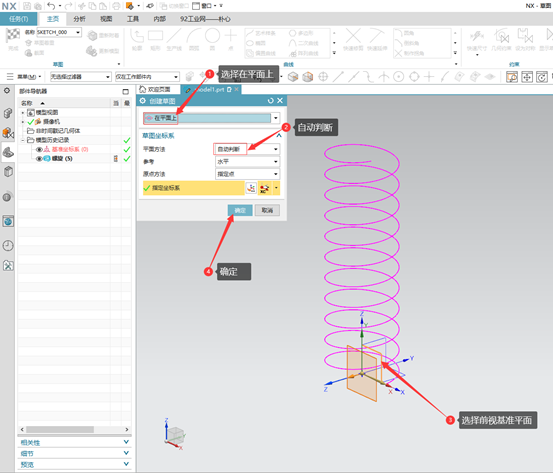

4、在“创建草图窗口”中类型选择“在平面上”平面方法为“自动判断”选择前视基准平面“ZX”平面，点击确定
.png)
5、进入草图环境后创建一个直径为“6”的圆，完成草图
.png)

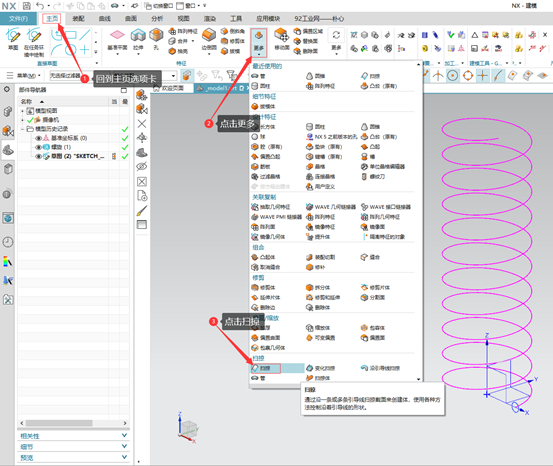

6、回到“主页”选项卡，展开“更多”接着点击“扫掠”
.png)

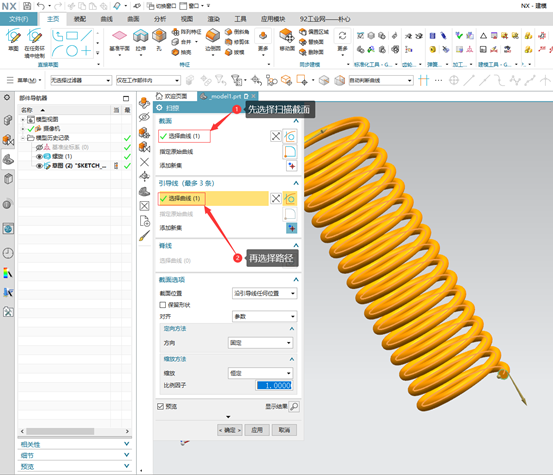

7、在“扫掠”窗口中先选择扫描截面（即上一步绘制的圆），再选择引导线（即螺旋线）然后点击确定
.png)

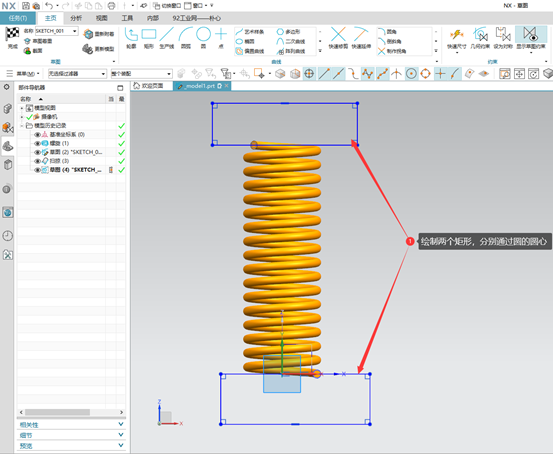

8、再次进入草图环境，创建两个矩形，这两个矩形的边线分别通过圆心
.png)

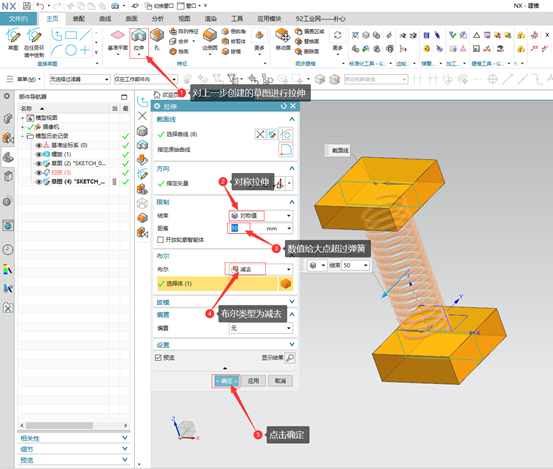

9、激活“拉伸”对上一步创建的草图进行拉伸，类型选择“对称值”数值给+大点超过弹簧的直径，布尔类型选择“减去”，点击确定
.png)

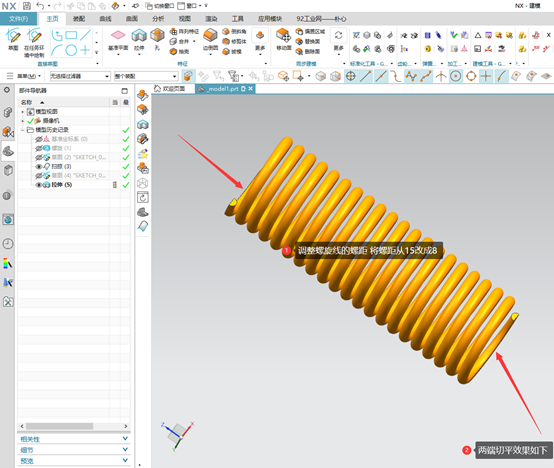

10、调整螺旋线的螺距，将螺距从15改为8，效果如下
.png)
文章来源：92工业网
