UG绘制创意蜂窝笔筒的步骤教程

分析：整列画蜂窝结构，抽壳画底座和上面。

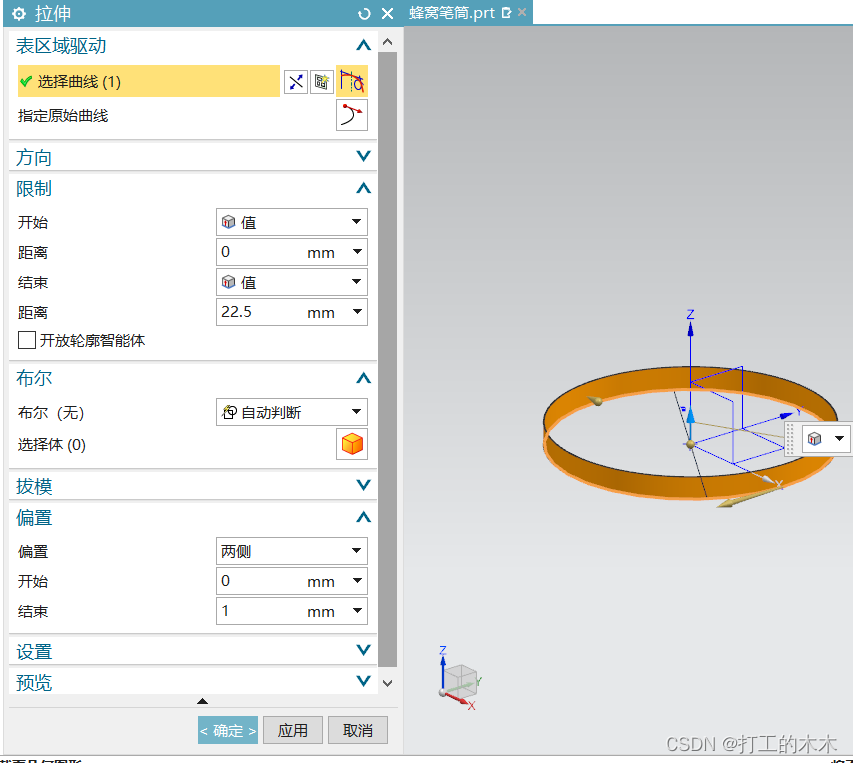

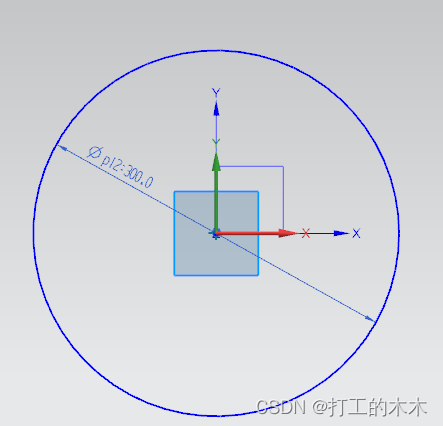

1、先在草图上绘制直径为300的圆，并将其拉伸设置两侧偏置厚度为1的圆环（高度22.5）。

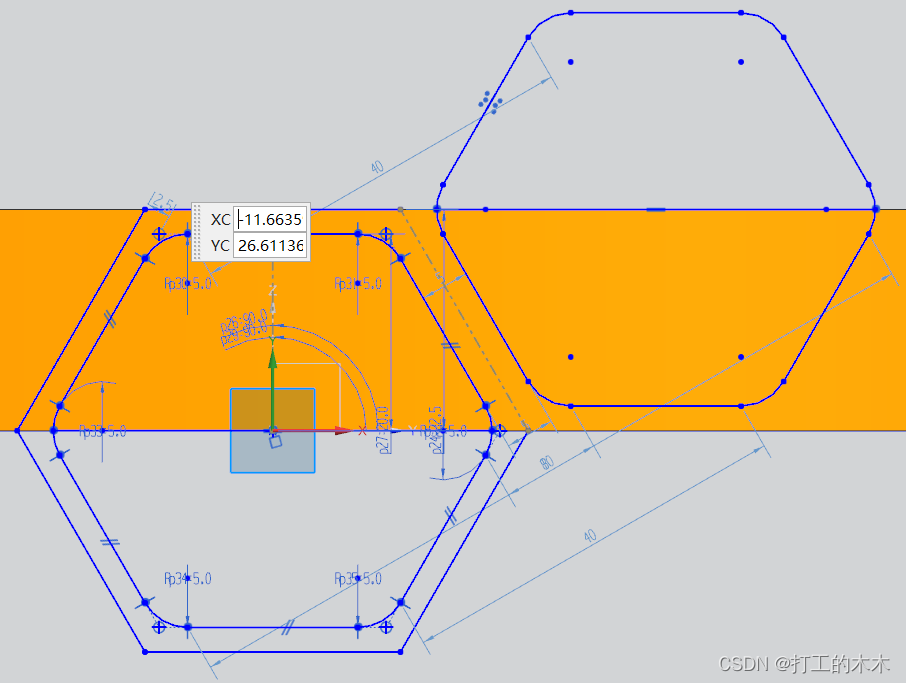

2、 在数值平面绘制绘制如图所示六边形，进行角焊、镜像（方便后续阵列进行）。

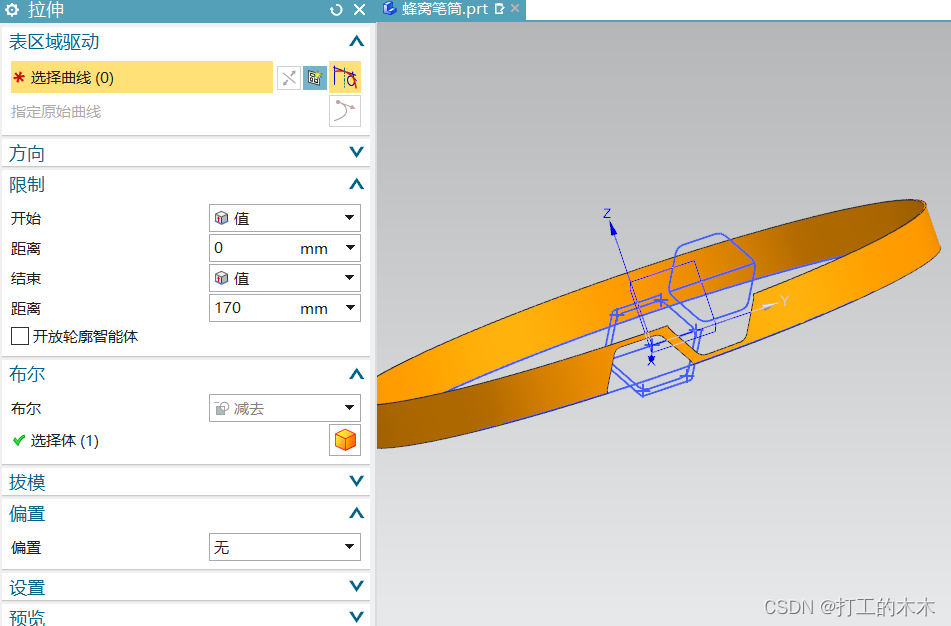

3、 拉伸时选中区域边界曲线，在选择两个六边形如图所示区域进行拉伸。给予适当距离后通过布尔运算减法获得后续图。

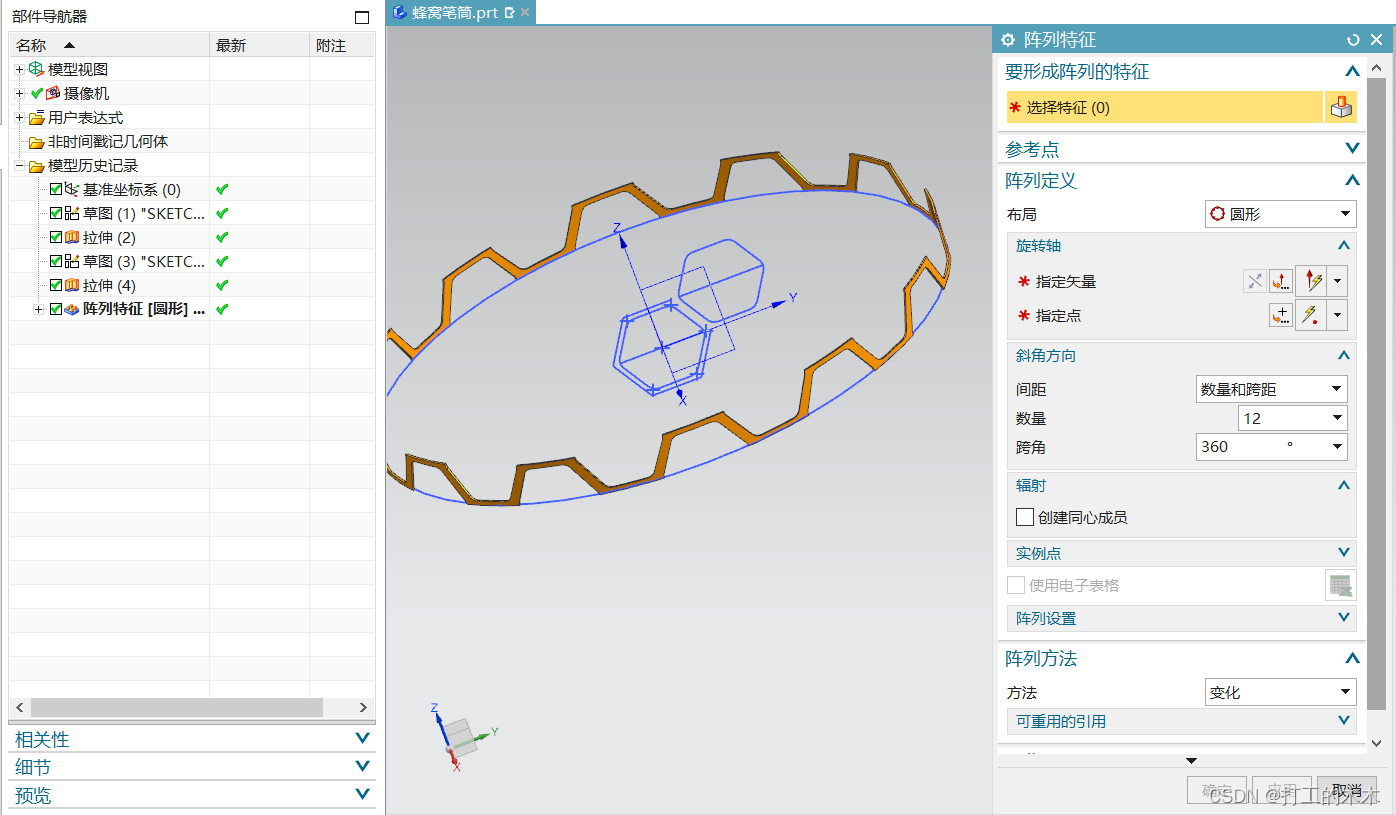

4、在阵列特征中选择拉伸特征，布局圆形，指定矢量x轴，输入途中数据，构建如图所示模型。

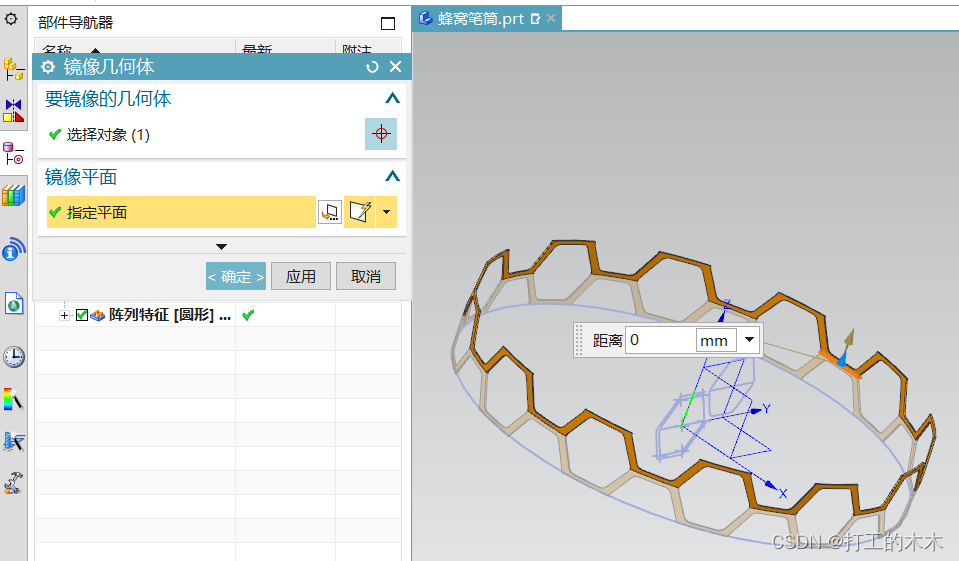

5、镜像几何体后合并。

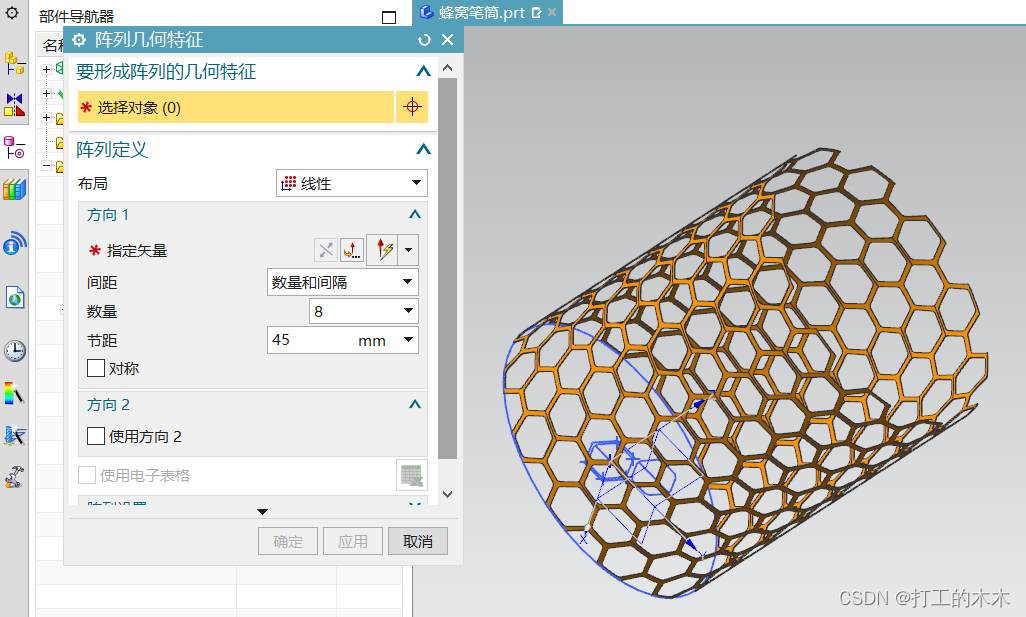

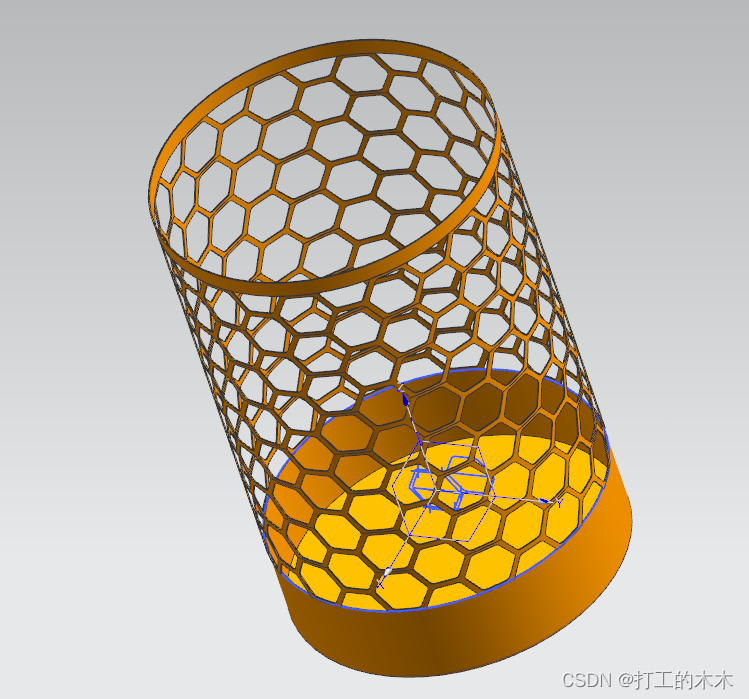

6、阵列几何特征中输入如图所示数据即可获得蜂窝形状。

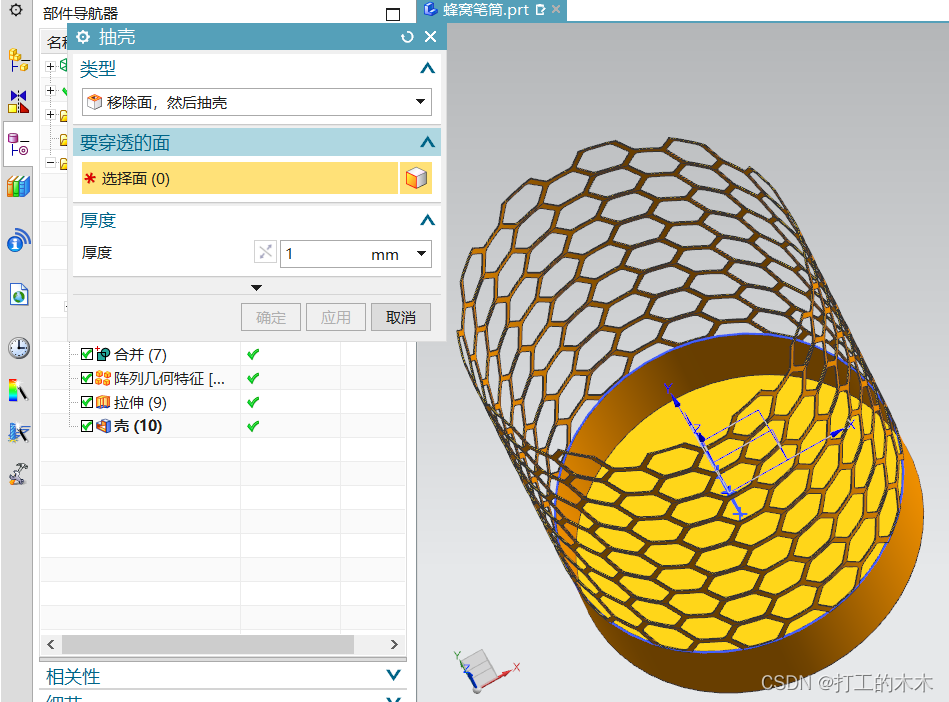

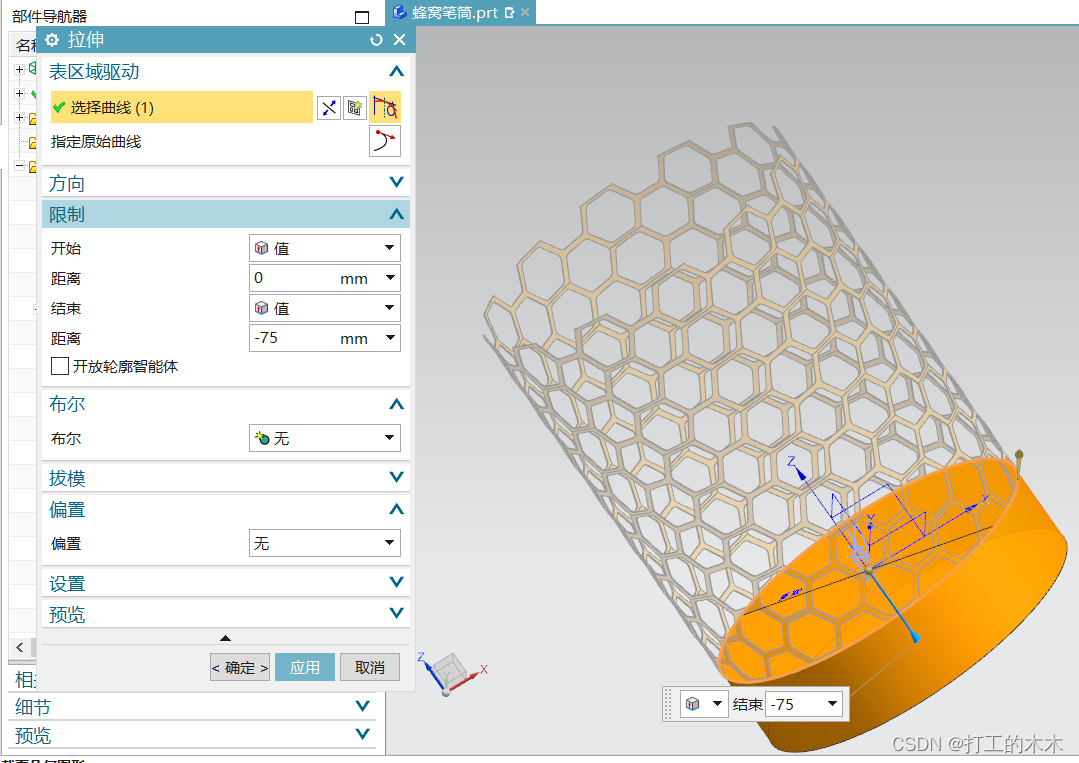

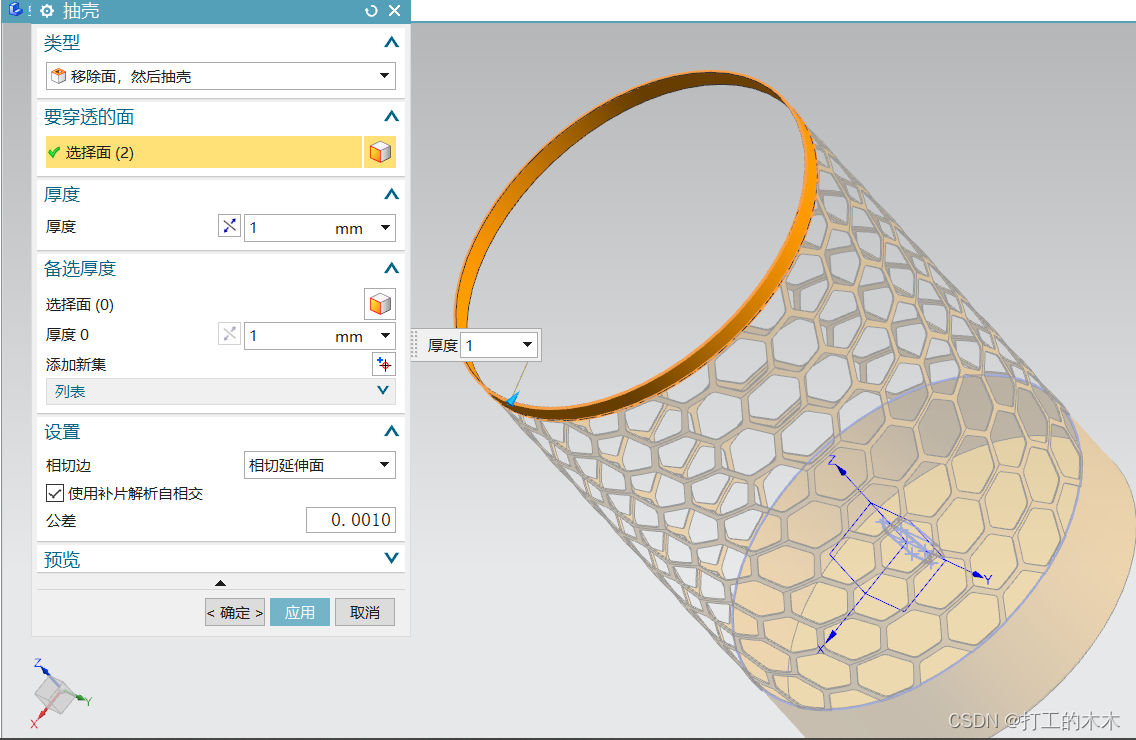

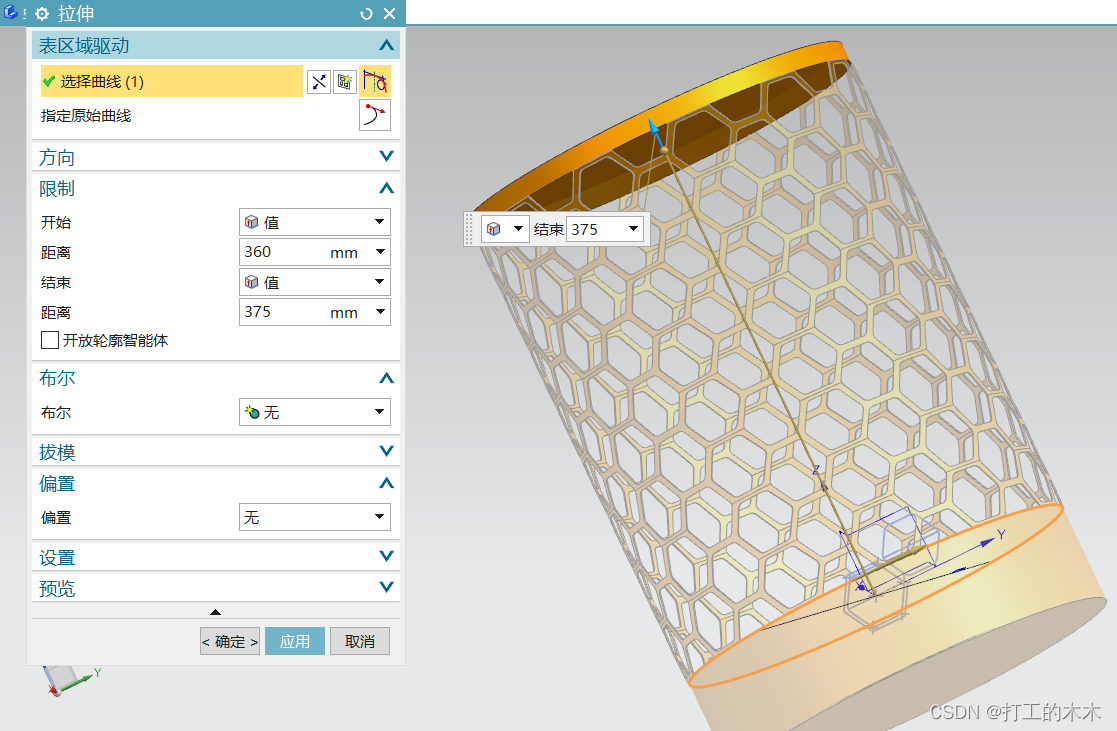

7、拉伸底座，并抽壳；拉伸顶部并抽壳。
