NX实施：特征阵列应用技巧

一、概述

使用NX制作模型的时候，我们常常会遇到需要创建多个相同特征或者让这些相同特征按一定规律排列的情况，如果一个一个来创建效率就十分低下，需要修改时也需要一个一个来修改，而NX提供的阵列特征功能，则可以一次性按照某一规律创建多个相同特征，需要修改时也可以一起修改。

二、功能说明

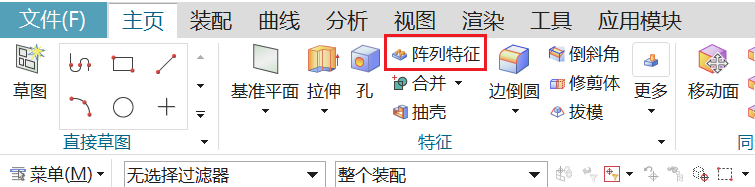

打开或新建一个NX设计模型，选择一个已经创建好的特征，点击主页下方特征工具栏里的阵列特征功能（如下图所示）

这里演示阵列特征的几个常见用法：

1、线性阵列

此功能可以将特征在某一直线上进行阵列，即按某一间距进行排列

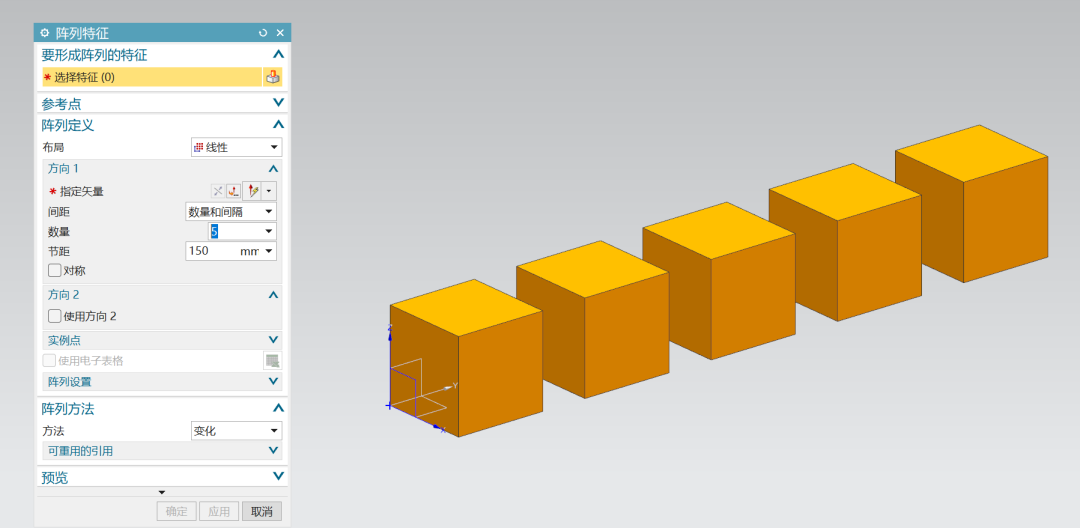

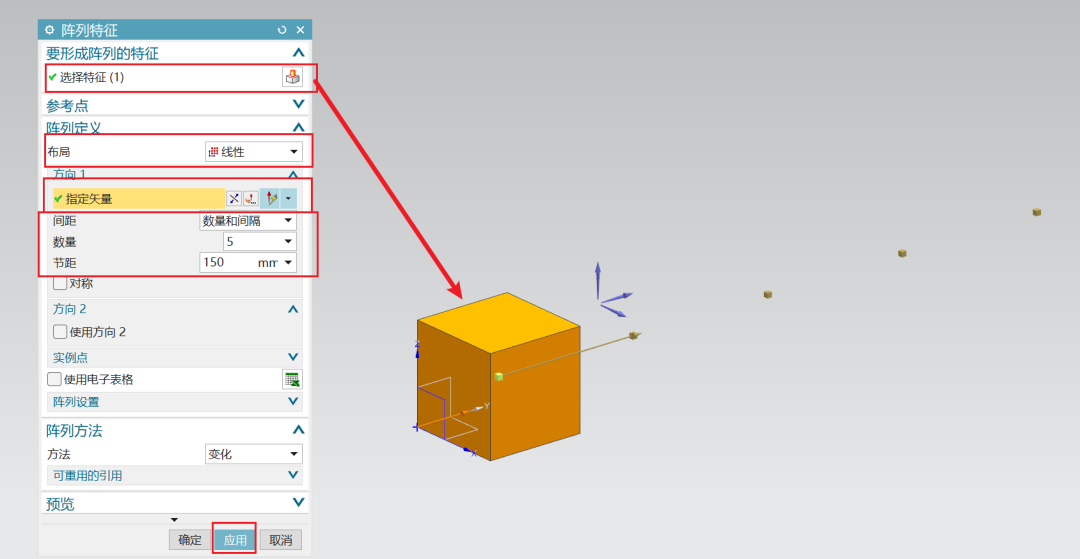

单击阵列特征功能，选中需要阵列的特征，布局选择线性，指定好矢量，这里选择Y轴，然后设置好所需的数量与节距，单击应用即可完成阵列。（如下图所示）

2、圆形阵列

此功能可以将特征按圆形排列进行阵列

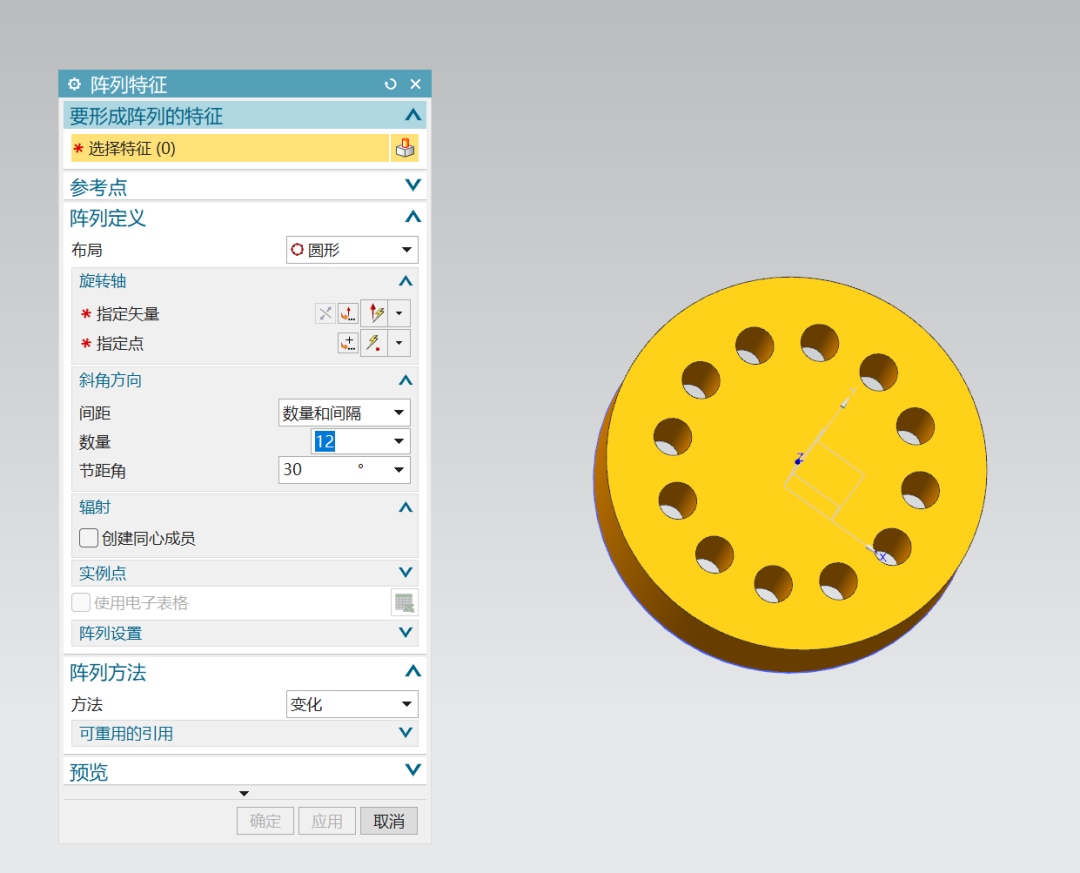

单击阵列特征功能，选中需要阵列的特征，布局选择圆形，指定好矢量和中心点，这里矢量选择Z轴，中心点选择圆柱中心，然后设置好所需的数量和节距角，如果想要阵列出的特征围成一个圆形，则数量与节距角乘积应为360度，单击应用即可完成阵列。（如下图所示）

三、总结

阵列特征中还有许多非常实用的命令，利用这些可以让我们快速创建多个相同的特征，让他们按一定规律排列，修改起来也十分方便快捷，大大的提高了模型的设计和修改效率，减少了重复性的工作。
