一、「特征尺寸」命令概述

使用特征尺寸查看、编辑特征参数和草图的尺寸值。

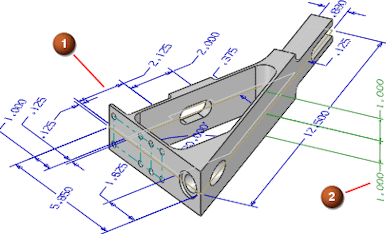

   1 内部草图截面尺寸



   2 特征参数尺寸（拉伸）

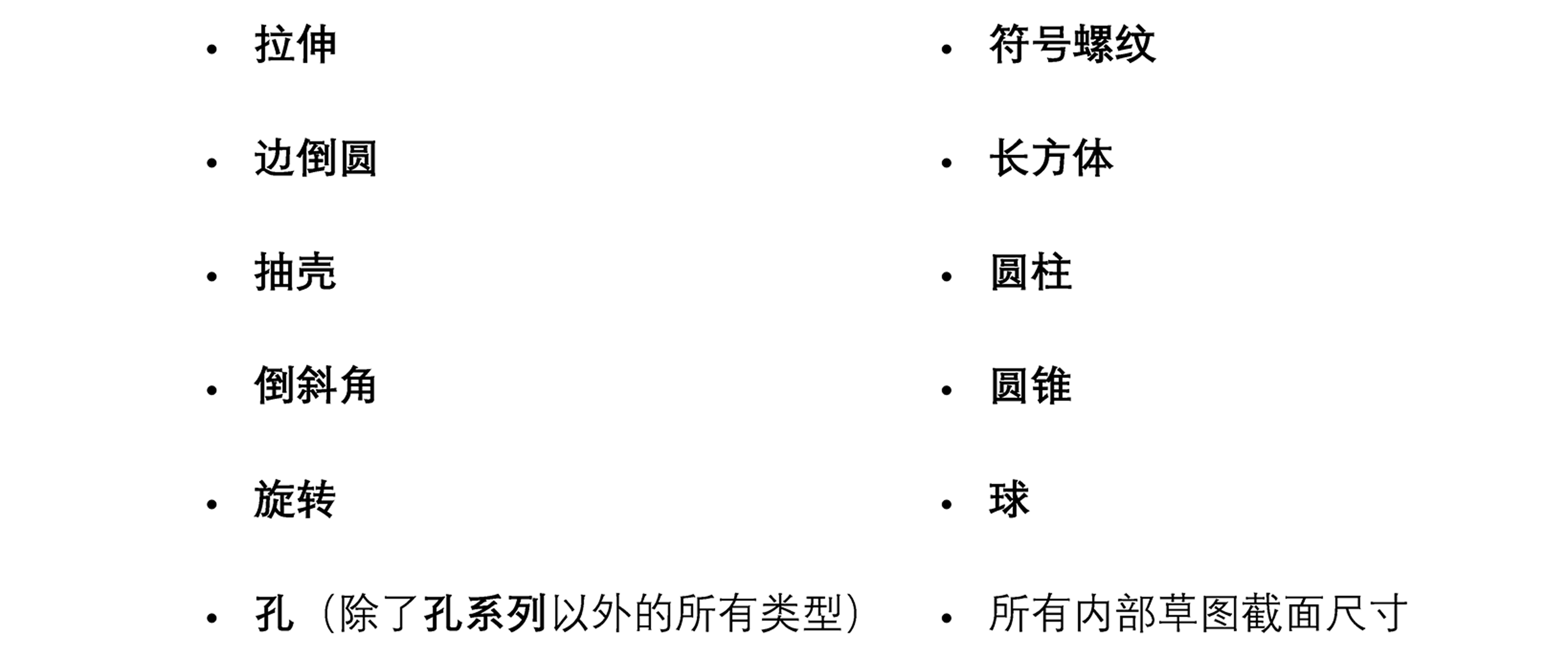

特征尺寸对以下特征可用：

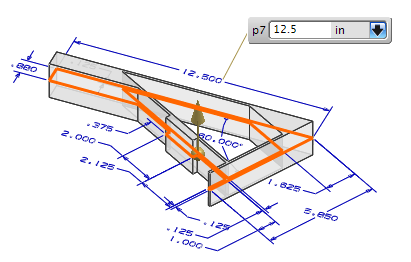

编辑特征参数尺寸

您可以通过编辑特征尺寸来更改特征的参数。

1 结束限制选定进行编辑的参数。

支持特征的所有参数与特征尺寸一样可用，例如开始、结束、拔模和拉伸偏置。

可拖动特征尺寸使其移动。

编辑草图截面尺寸

下列情形下，可编辑特征的草图截面尺寸：

• 创建特征，并为截面选择现有的带驱动尺寸的草图。
• 创建特征，为截面创建新的内部草图，并为其定义驱动尺寸。
• 编辑特征，特征的草图截面有驱动尺寸，且特征对话框中截面组为活动状态。
•
•
     处于编辑状态的拉伸特征内部草图截面驱动尺寸


编辑外部草图尺寸

在外部草图中，可查看和编辑以下类型的尺寸：

• 手工添加的尺寸。
• 使用草图的转换为驱动选项自参考尺寸转换而来的驱动尺寸。
• 自驱动尺寸转换而来、且显示为 PMI 的参考尺寸。或者那些设置显示为 PMI 然后被转换为参考尺寸的驱动尺寸。
•

二、示例

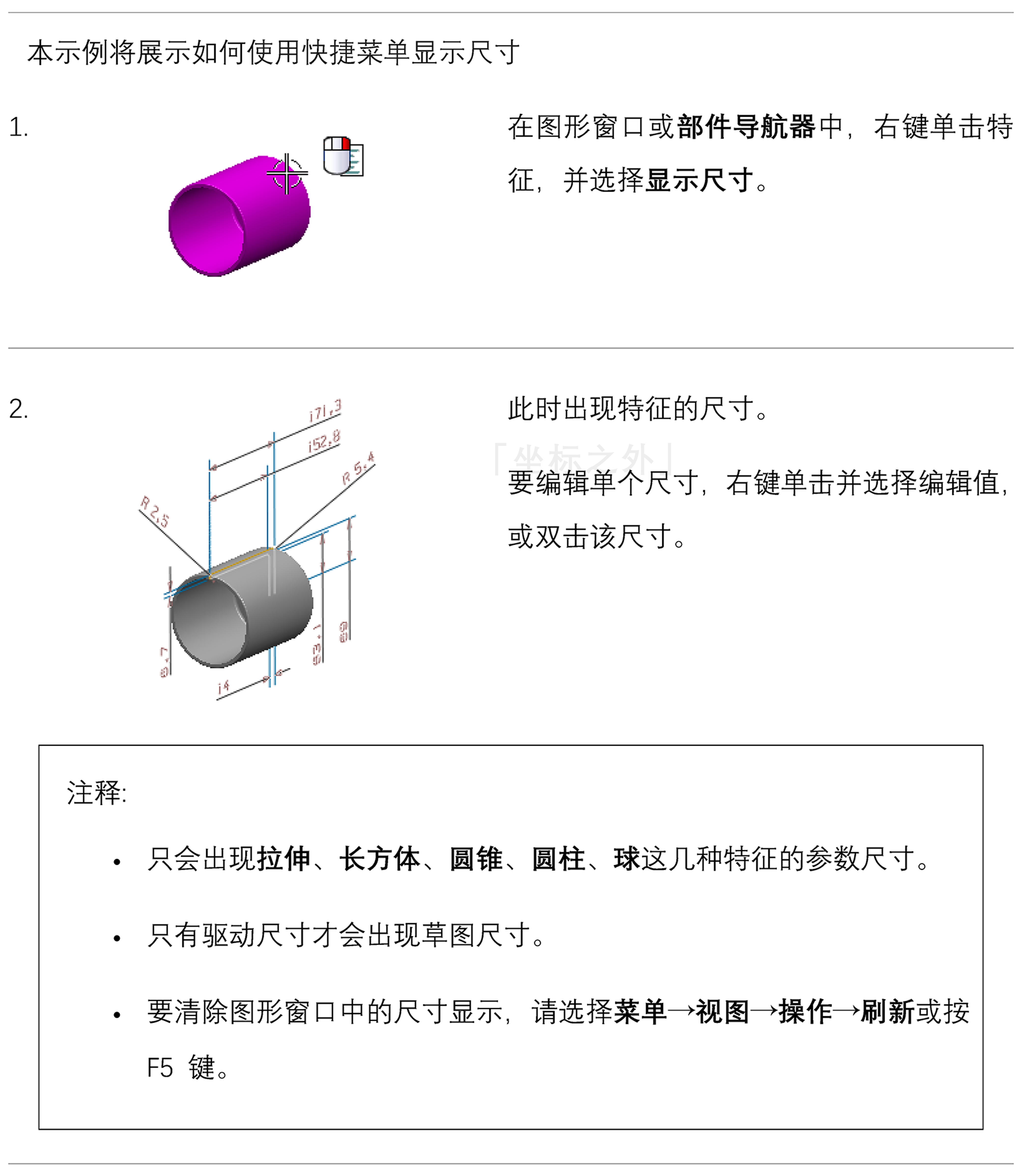

示例一

示例二

示例三

示例四

示例五

示例六
