NX二次开发：WinForm定制树列表预览

适用版本：NX6以上版本

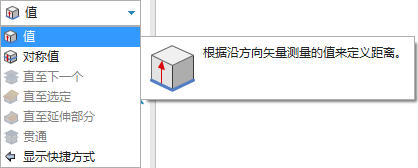

在做NX二次开发时，使用【块UI样式编辑器】创建的对话框界面中，存在很多方便使用者获取功能信息的设置，其中就包含“提示信息（Tooltip）”。“提示信息（Tooltip）”又包含提示文本（Tooltip Text）和提示图片（Tooltip Image），一般的控件在NX10以上版本就开始可以设置提示文本和图片了，如图1所示为拉伸功能中的提示效果。

图1

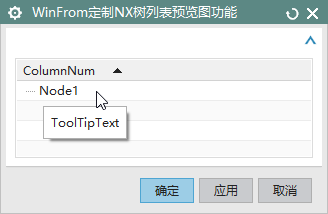

而NX自带的树列表控件却只能设置提示信息，不能出现提示图片。如图2所示。

图2

本文将介绍如何用WinForm搭建一个预览窗口，用于替代提示图片。

功能说明

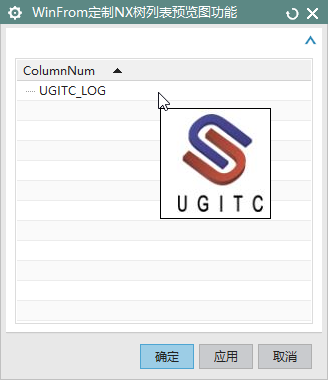

如图3所示，为最终功能的呈现效果。当鼠标悬停在某个节点时显示相应的预览图片。

图3

要实现上述效果，首先需要新建新的WinForm窗口，添加【PictureBox】控件，然后再源码中添加如图4所示的代码。

图4

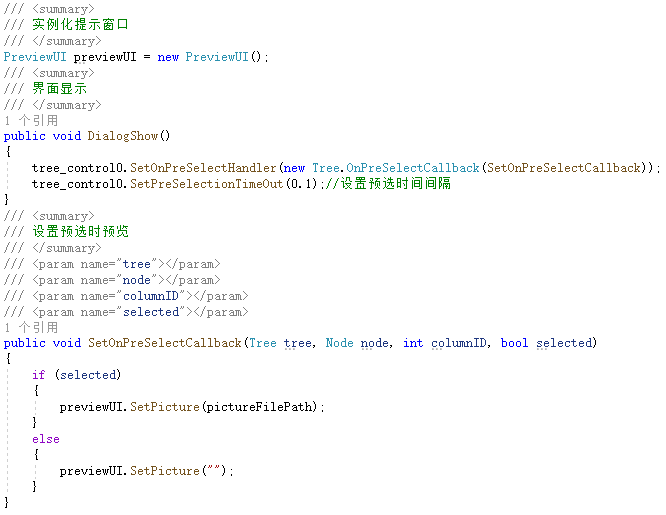

最后在NX的UI代码中完成如图5所示的代码，即可在树列表预选中时显示预览的图片。

图5

总 结

除了提示图片外，WinForm也可以为加上提示文本，将提示信息完善。这些开发不一定是使用者的需求，但是多从使用者的角度思考问题，可以更好的得到使用者的反馈。
