UG/NX阵列技巧：范围内均布阵列的高效方法

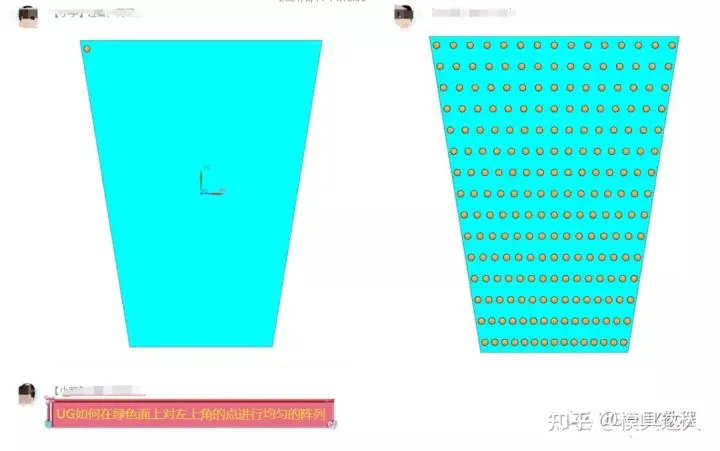

最近看到群里有个小伙伴发了这么一个阵列图，如均匀进行阵列，不知道公众号的小伙伴看到会如何来完成，今天就来分享这个阵列的思路，看看小伙伴们能想到吗？

首先是一位群友提出的定义边界，这能行吗？来试一试

首先草图拉伸一个梯型板，插入一个球体

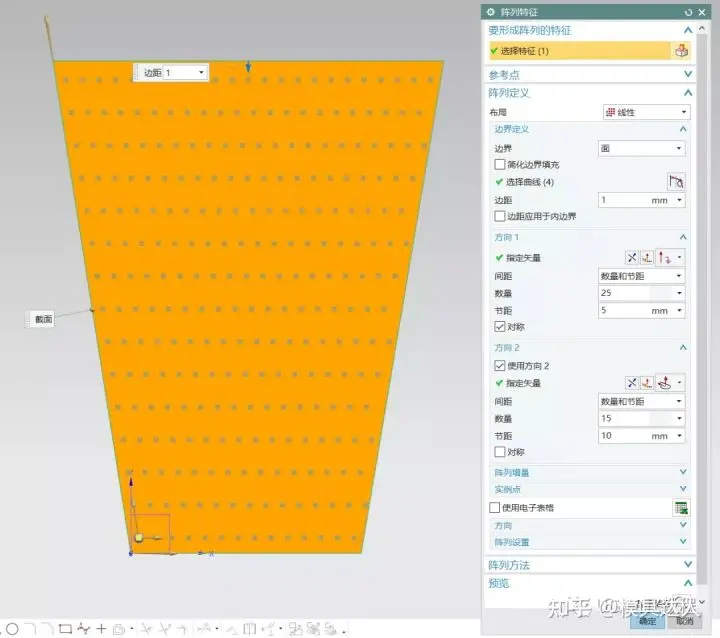

然后进行阵列，边界定义在拉伸面以内，外加一个边距防止出界

可以看到效果不一样，球之间距离一样造成数量明显不对

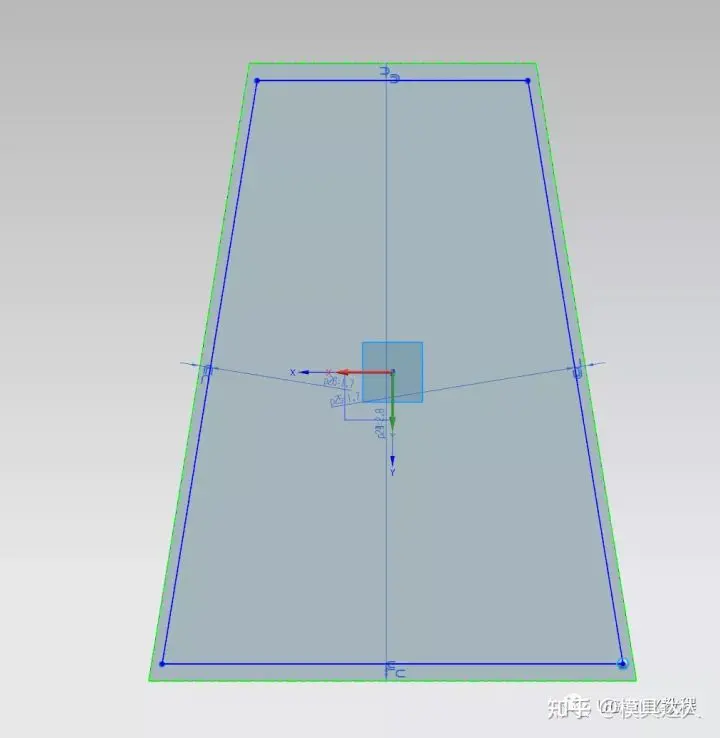

那么我们换个思路，首先在拉面面上绘制草图，也就是投影梯型向内偏置。

在端点处创建小球，然后在阵列时，先横着阵列一排

然后进行第二次阵列，

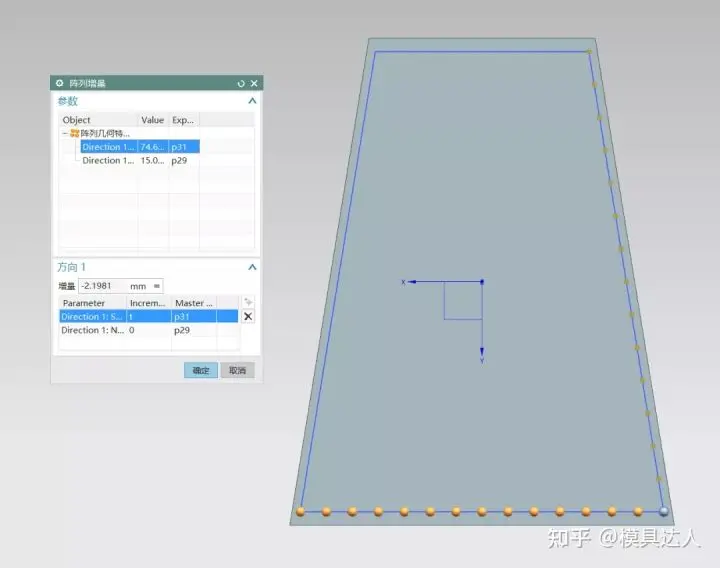

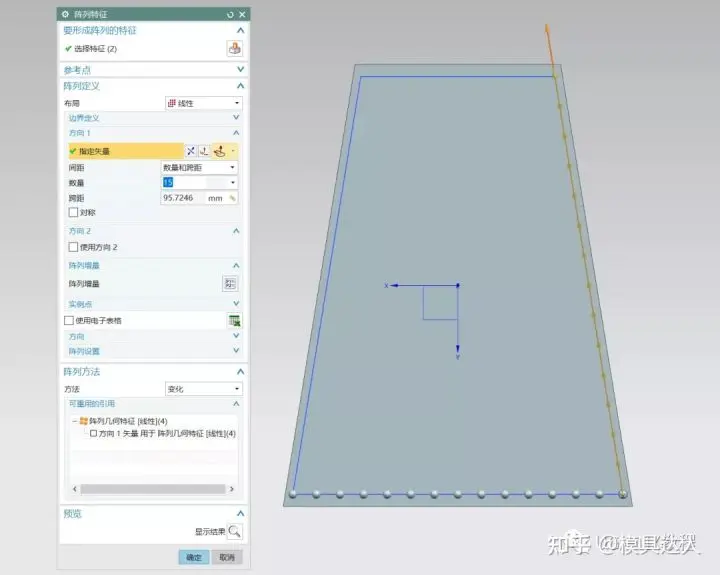

其中设置阵列增量，阵列增量的值为（上长度减去下长度除以数量）后就是这么个效果

这个效果怎么样，数量是一致了。

再来换个方法，也是平时公开课讲的阵列可重用选项

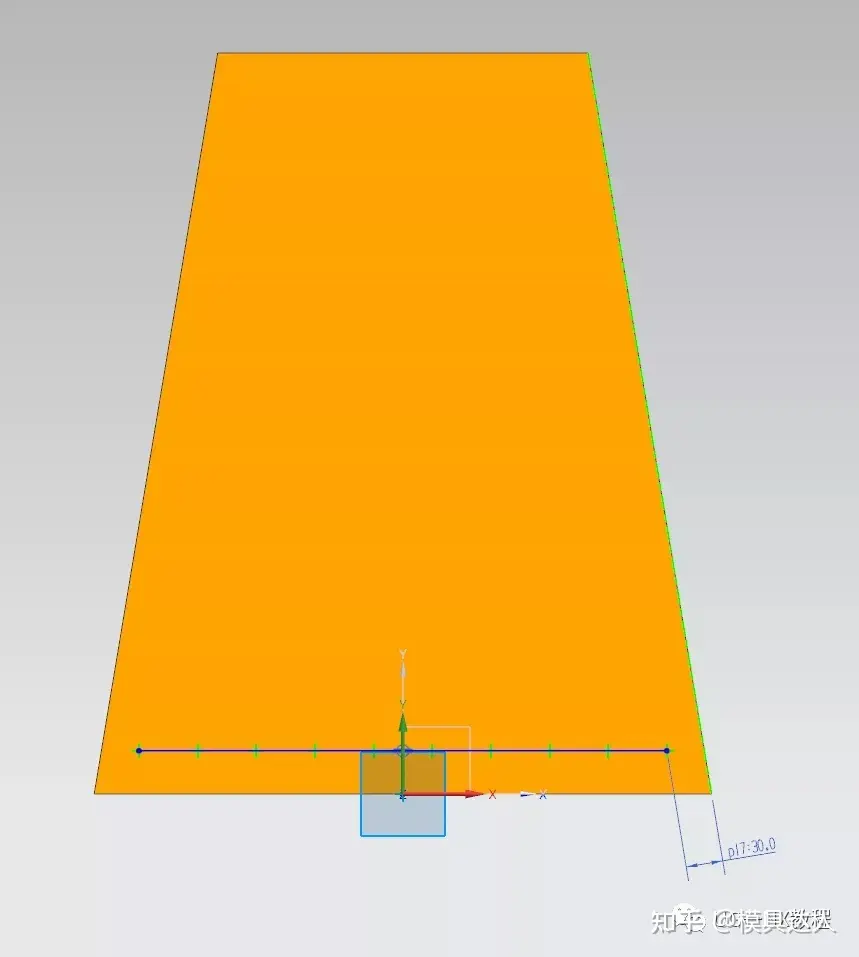

在草图直线上插入点集

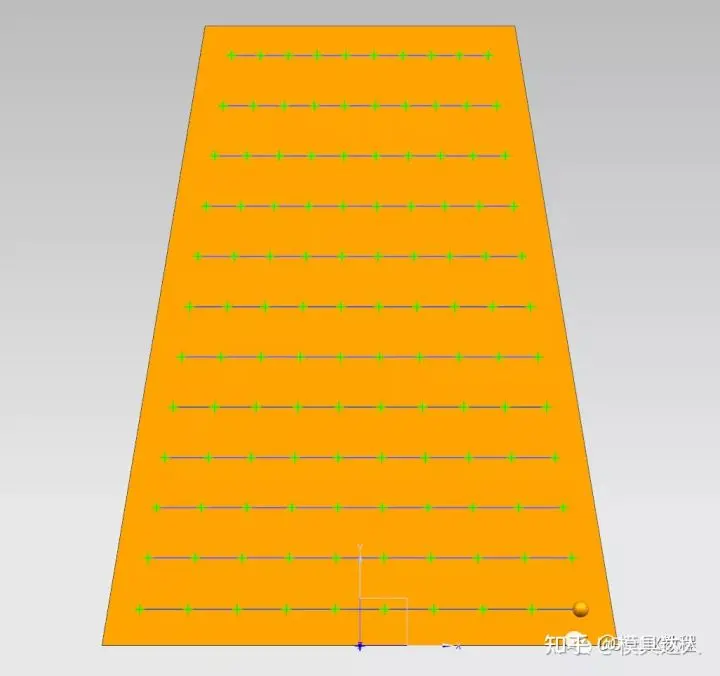

利用点集创建球

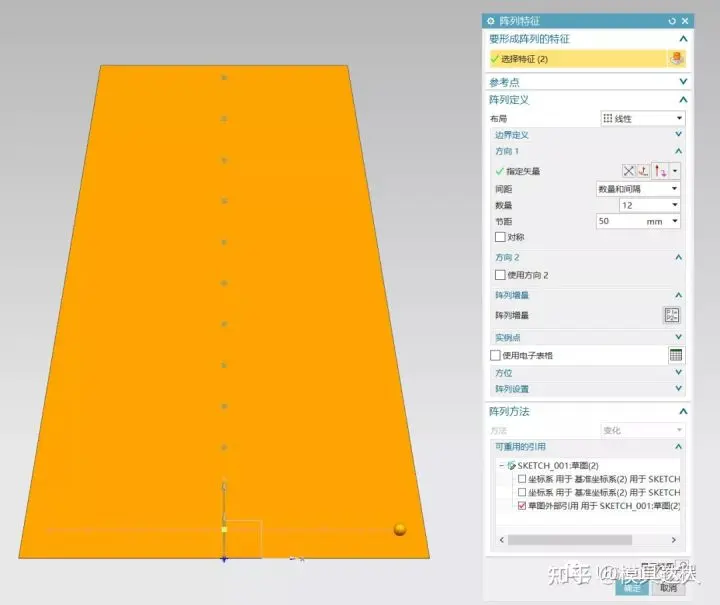

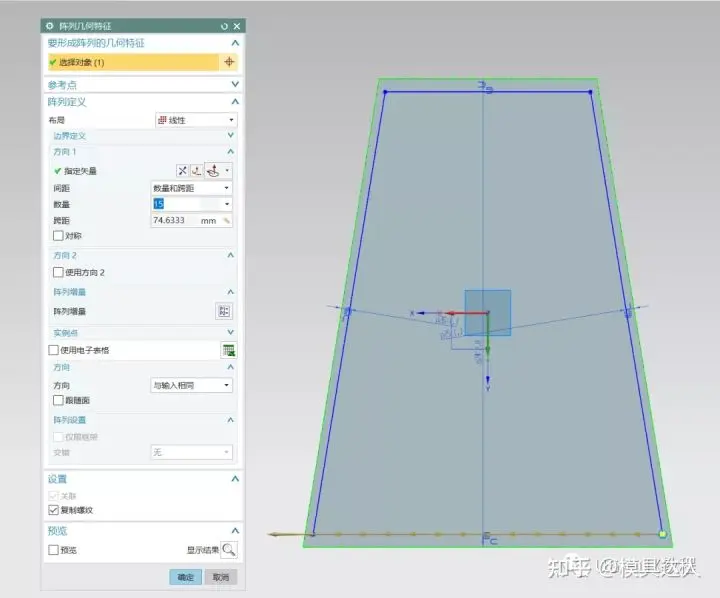

将直线与点集向上阵列，利用可重用引用中的草图直线控制变化

接下来再次阵列，从点到点

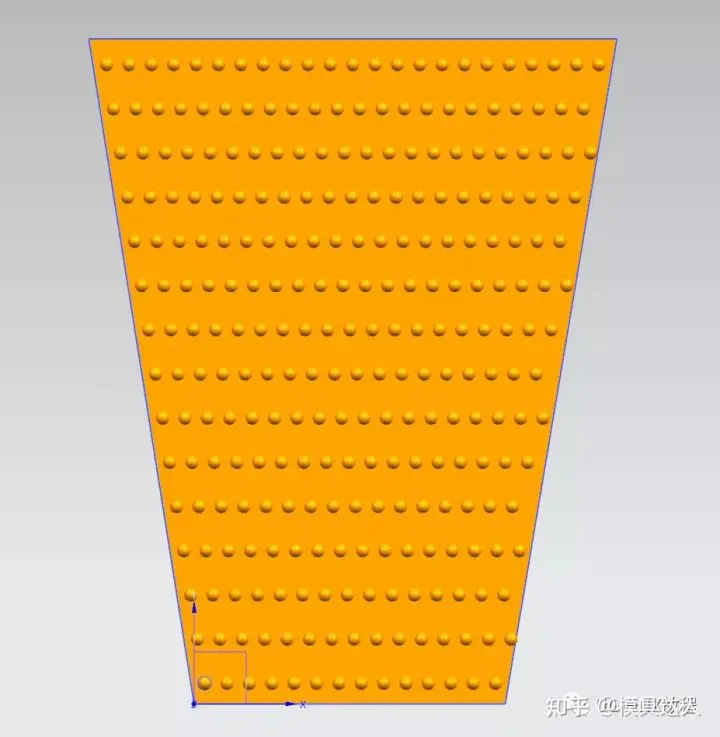

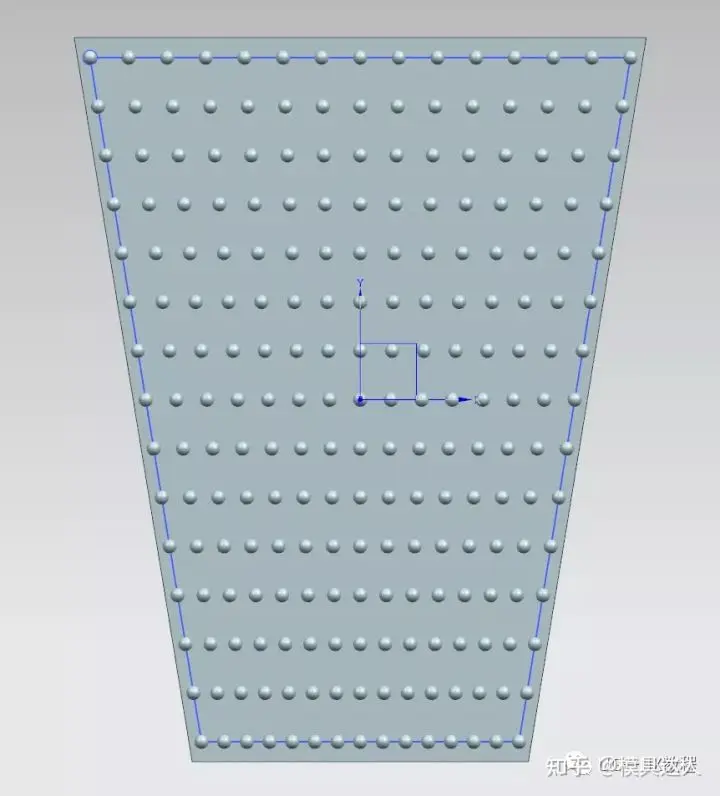

效果如何？每一排的数量都是一样
