UG NX空间艺术品：阵列技巧与应用

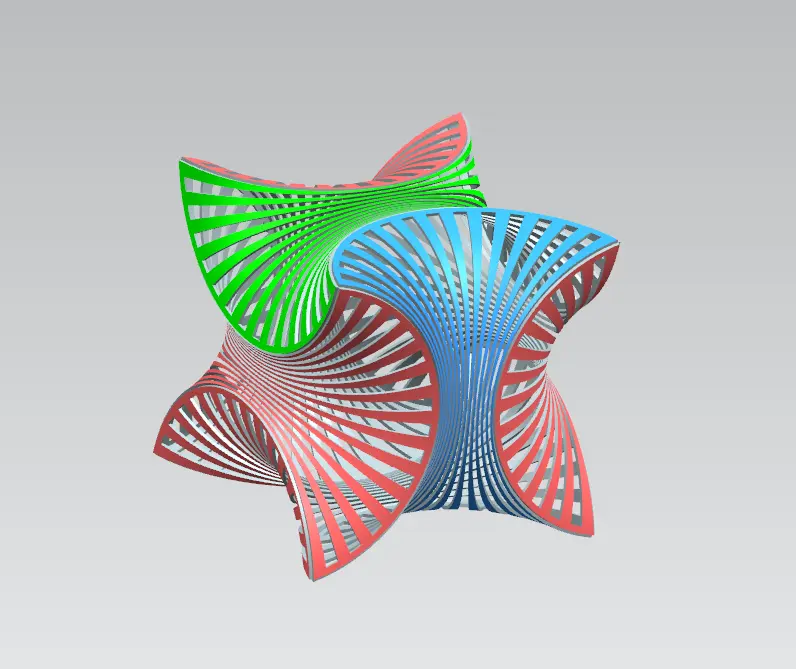

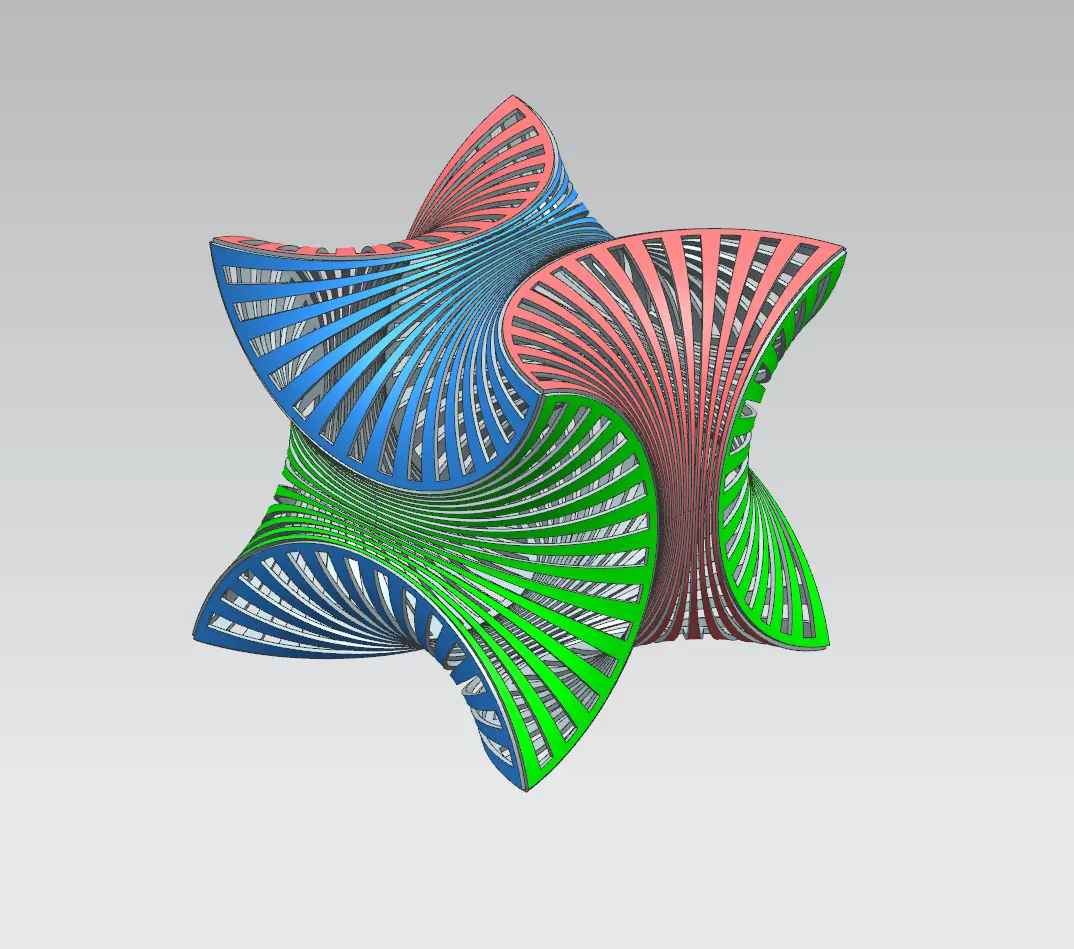

面对这种空间艺术结构，第一时间就要想到阵列，除非是乱画的，不然为了美观，一般设计师都会使用阵列命令做的美观，这时我们要想绘制同样的模型，找出它的规律就好办了！

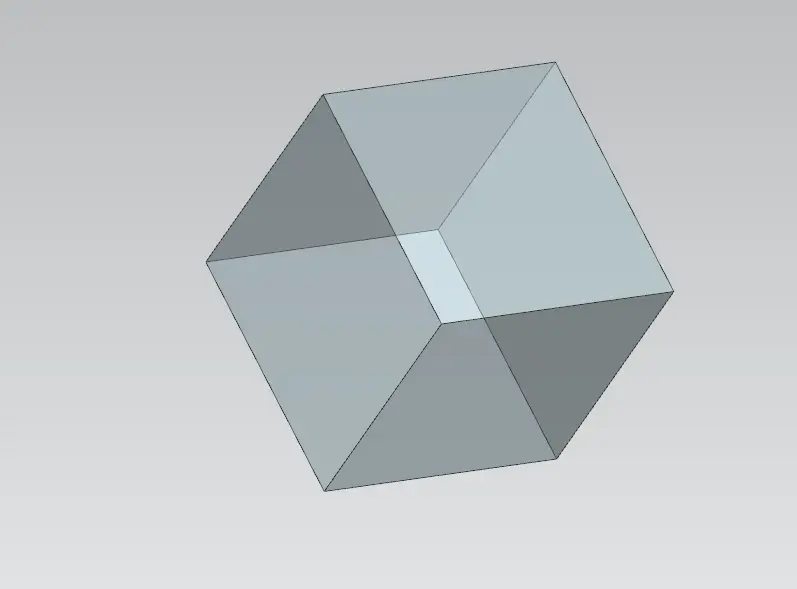

  进过观察，我们能发现所有的面的图形都相同，那么我们只需绘制出一个面的图样就好办了 建模过程：  1.打开UG，插入一个100mm的块

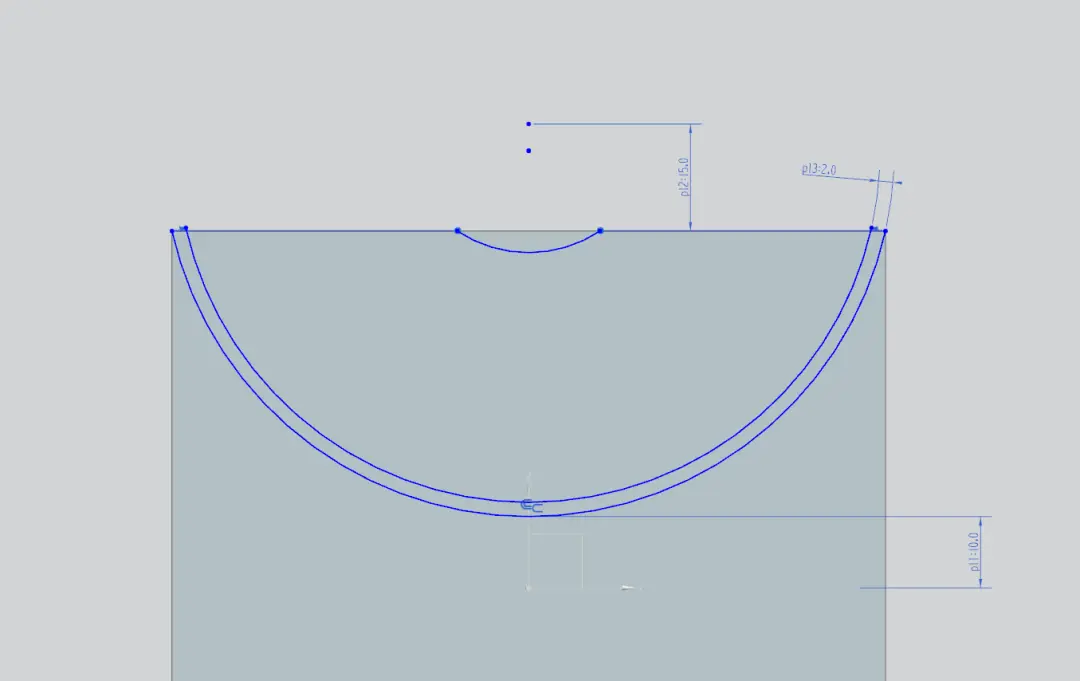

  2.在一个面上绘制两段圆弧

  3.在垂直于此面的基准面上继续绘制草图。

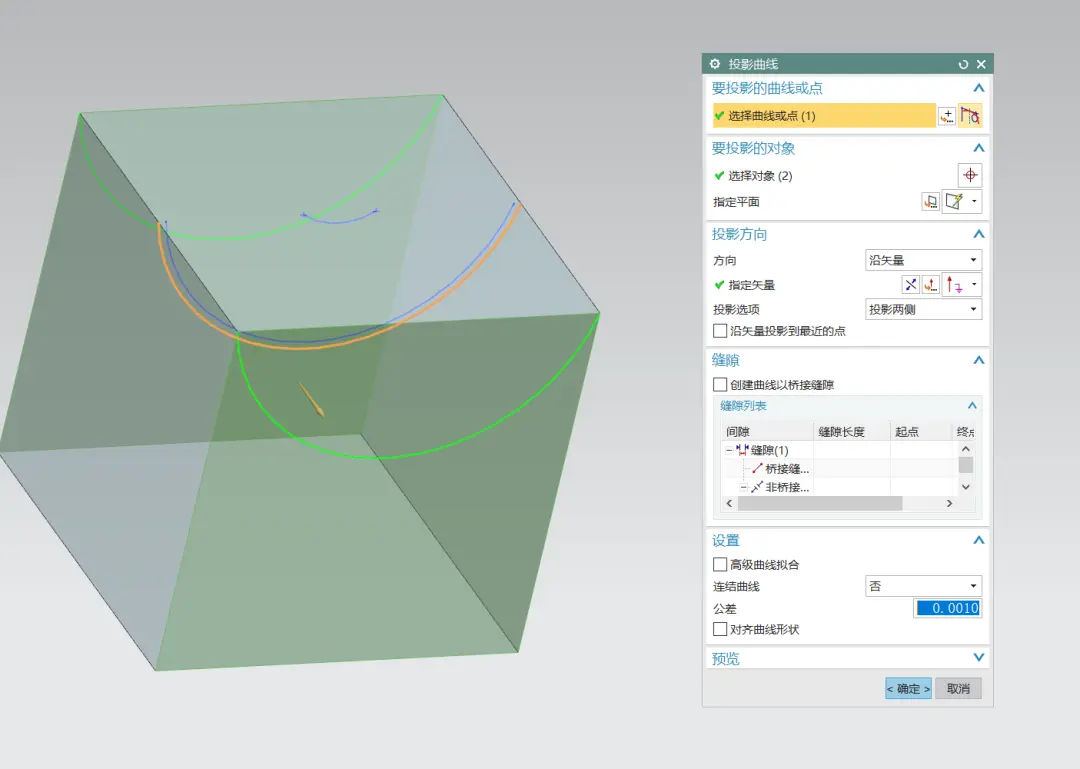

  4.投影最外面的圆弧到方块的两个对面上

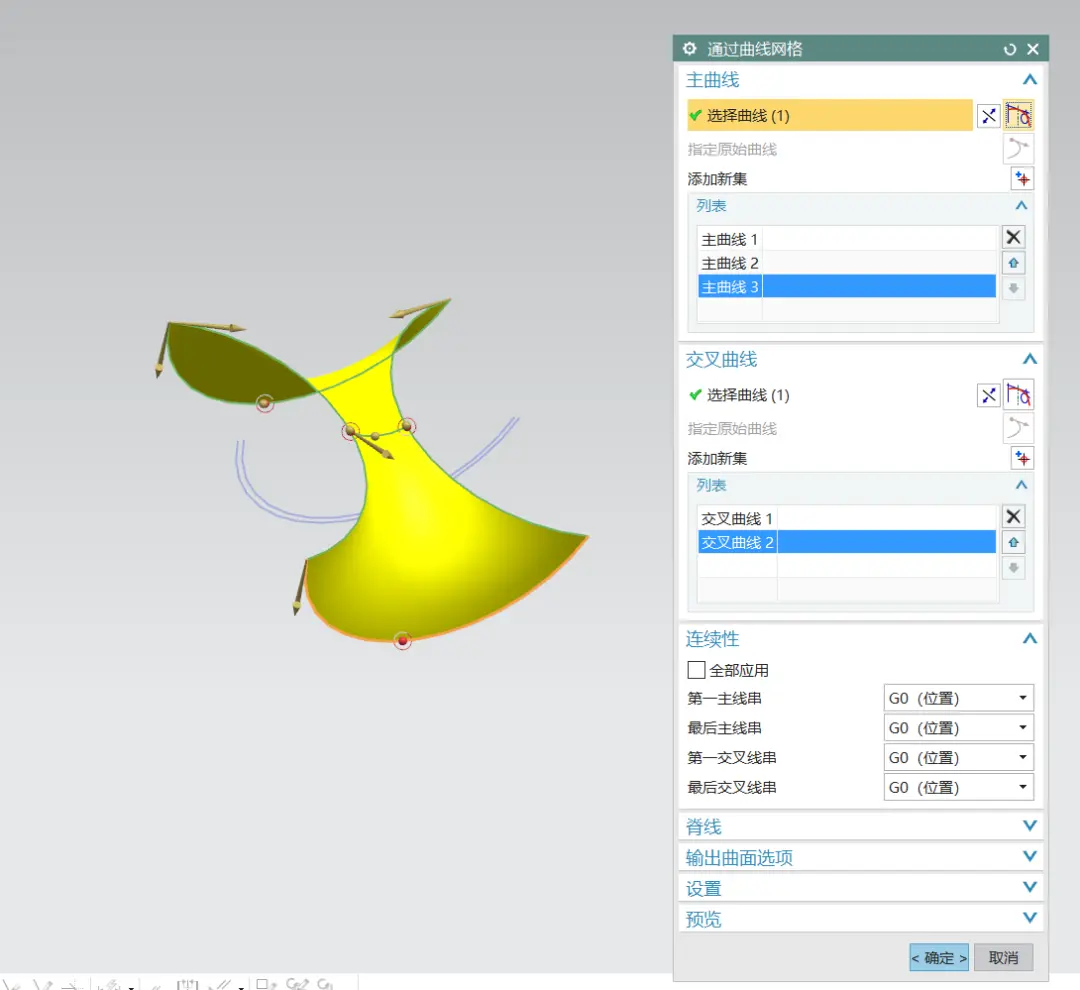

 5.影藏方块，用通过曲线组做面

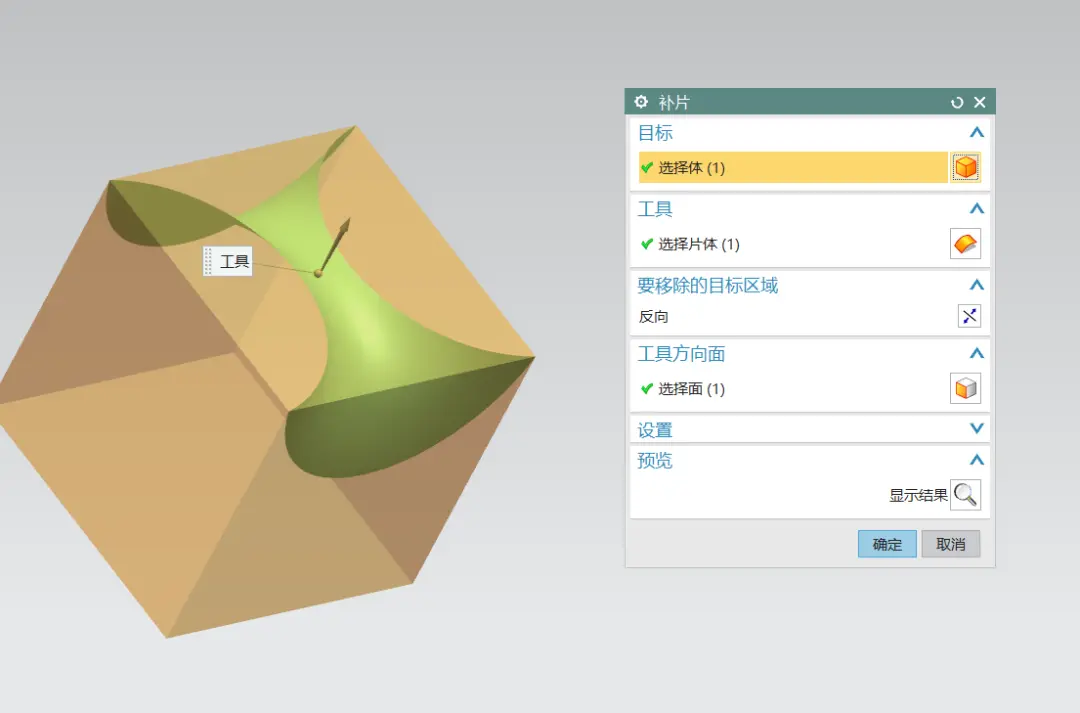

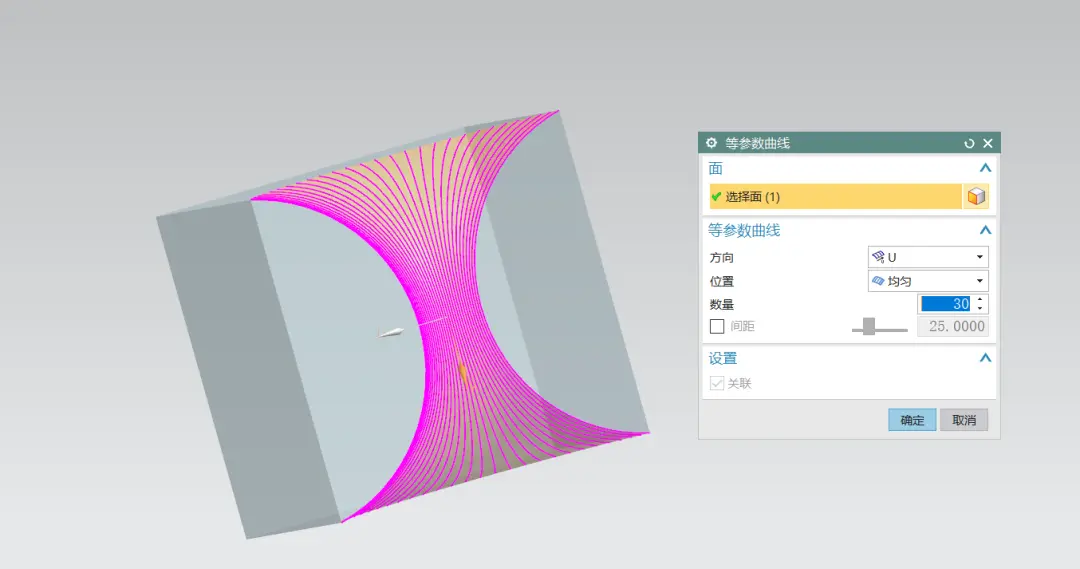

  6.进行补片后，用草图一的圆弧做等参数曲线

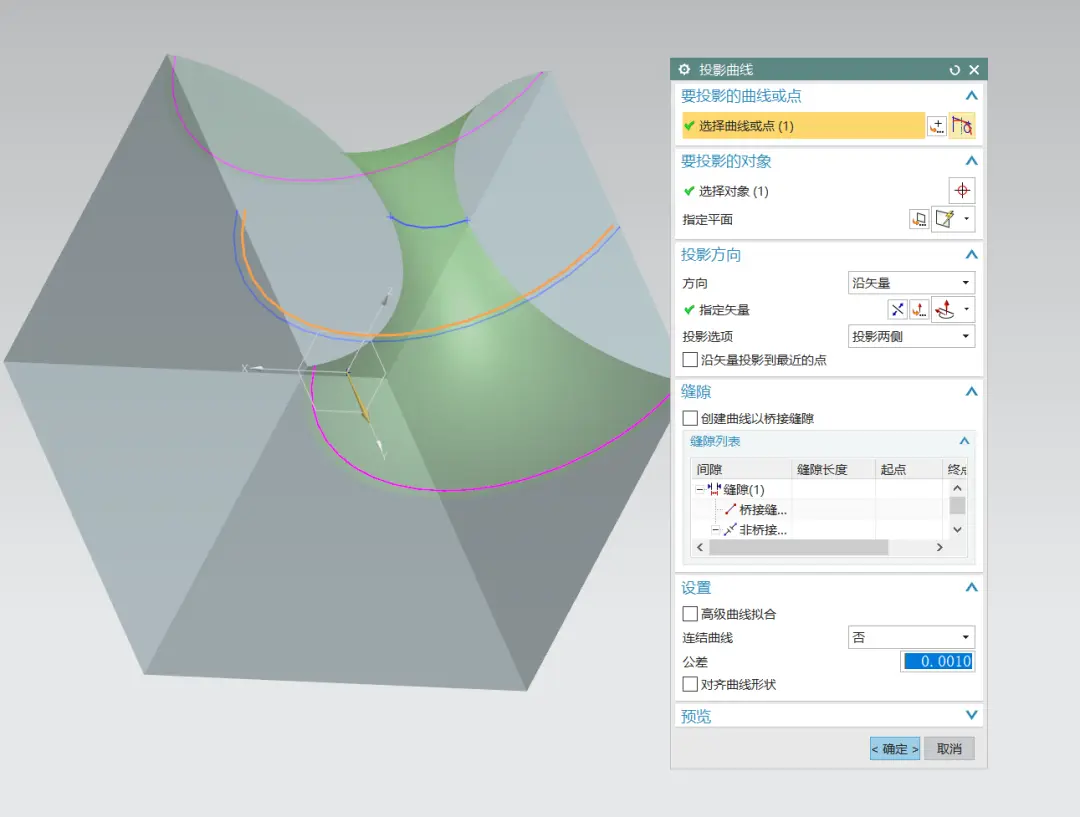

  7.接下里投影内侧的圆弧

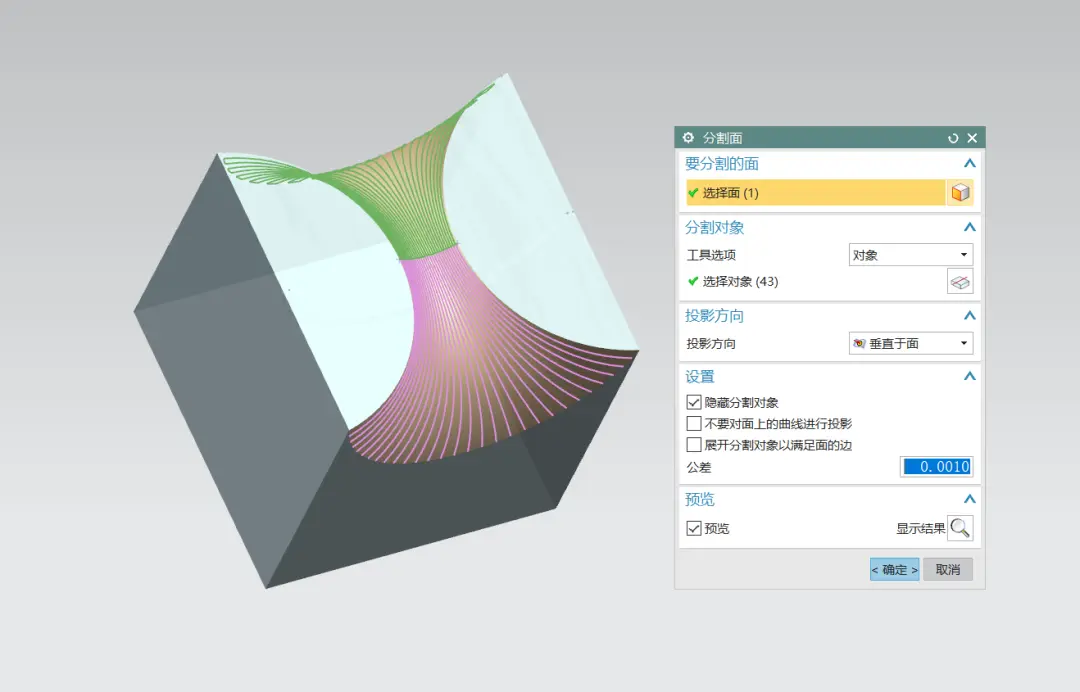

  8.利用等参数曲线和投影的圆弧来分割面

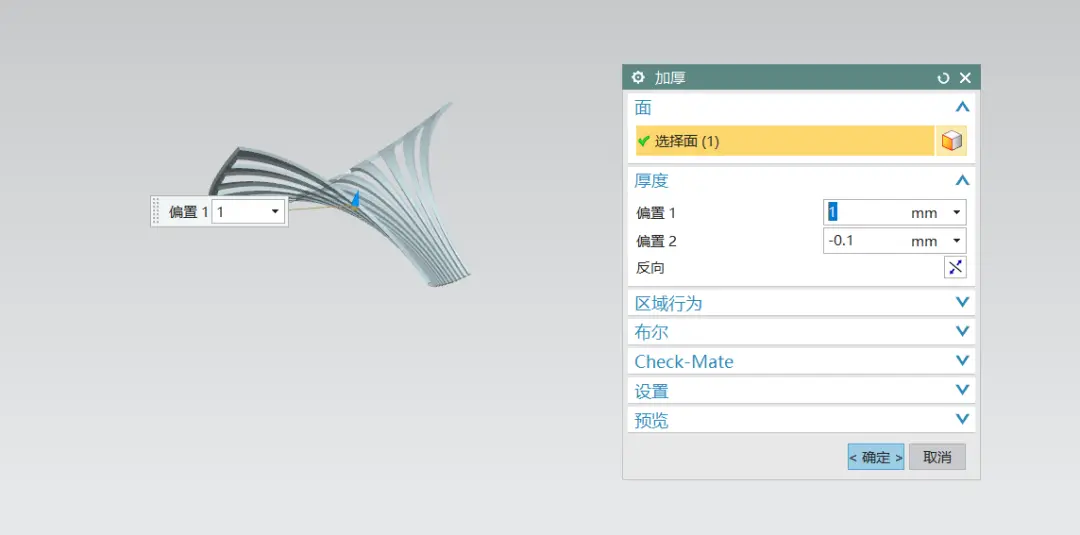

  9.加厚面得到实体

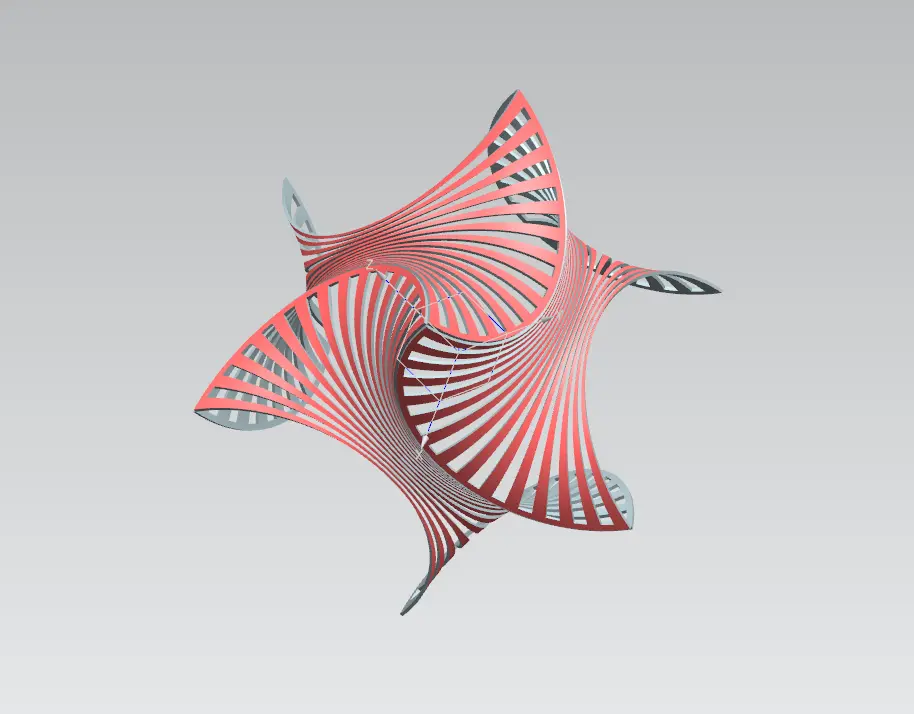

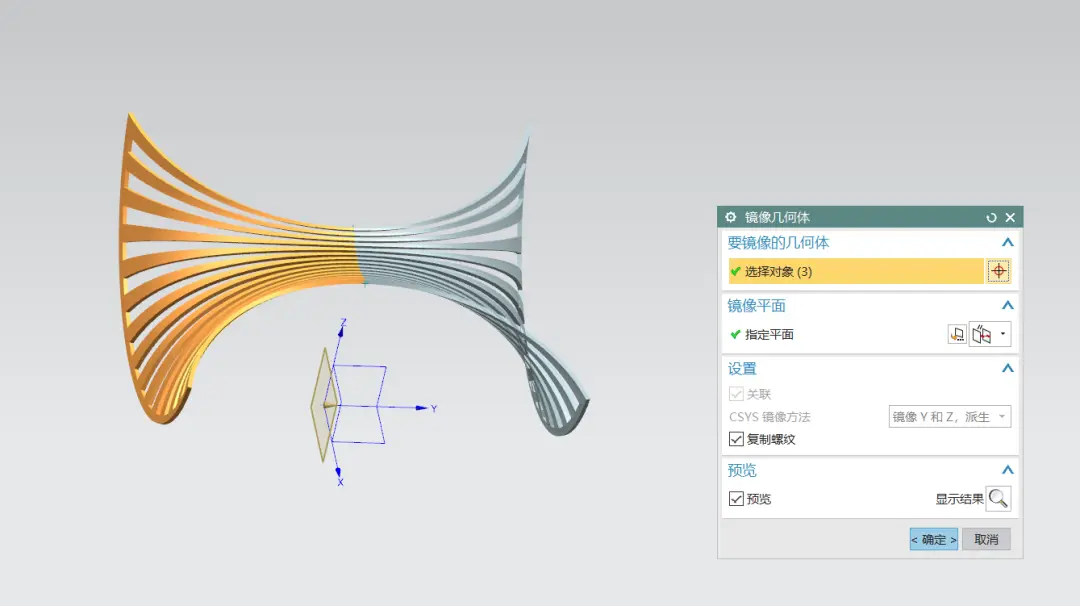

  10.现在可以删掉方块了，利用加厚的实体进行镜像，得到一面的图样

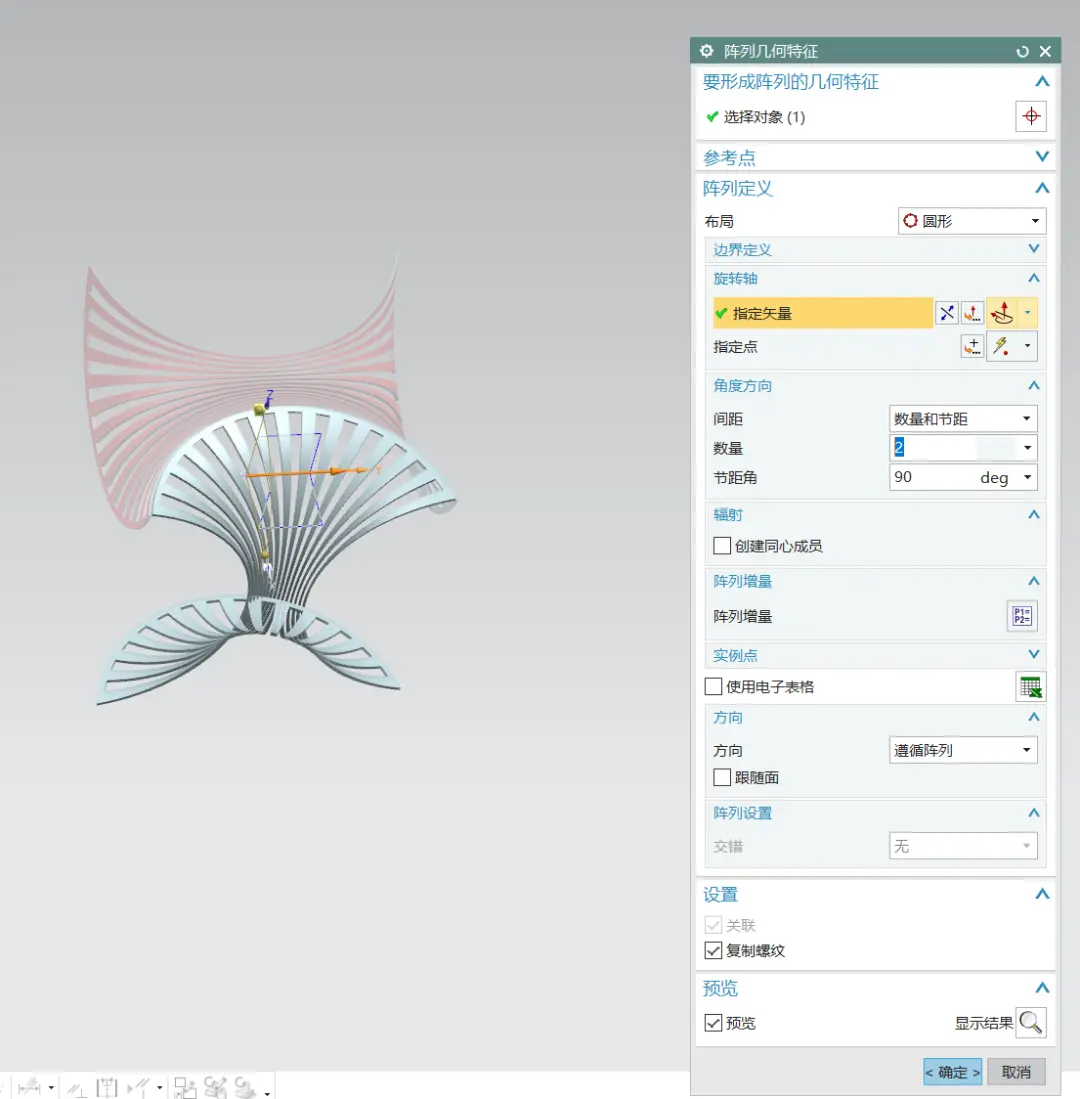

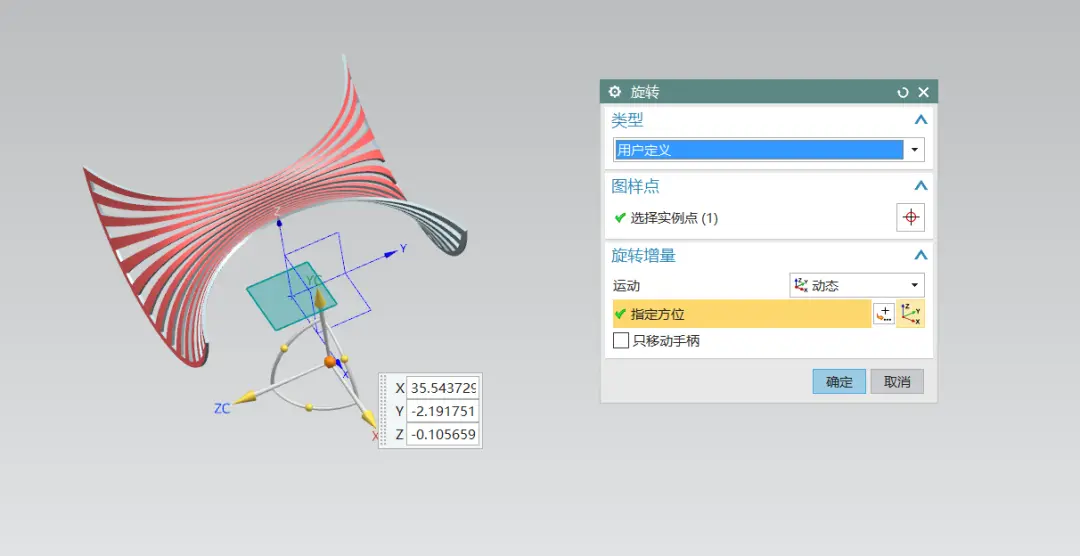

  11.求和后进行圆形阵列，这里可以一步到位，不会的小伙伴阵列在移动对象吧！

细节操作

剩下的就简单了，故技重施，做出三个相邻的面

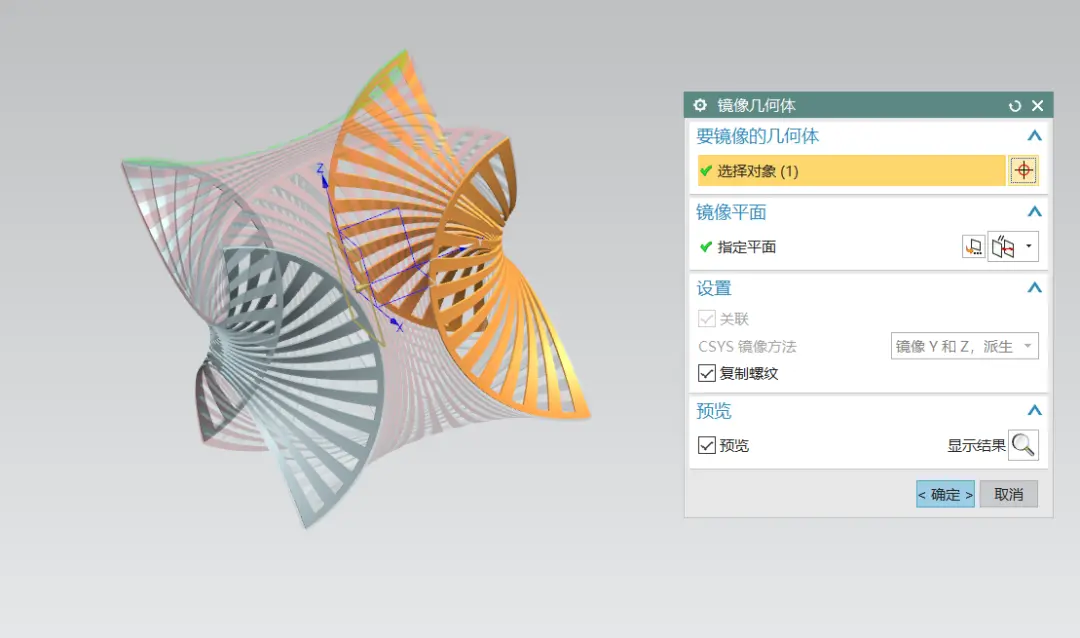

  分别镜像到对面去

  求和完成

  是不是发现阵列命令都还没掌握好了，快来吾思教育学习UG知识技巧吧，掌握好每个命令，打好基础，提高效率，添加下方老师可以加群一起学习，还能参加每晚的公开课哦，有老师讲解专业UG在的工作中的使用。
