先看一个问题

随着温度（应力、高度、热量、摩擦力等）的不同，颜色随之相应变化的图，应该怎么画？就像下面这种图：

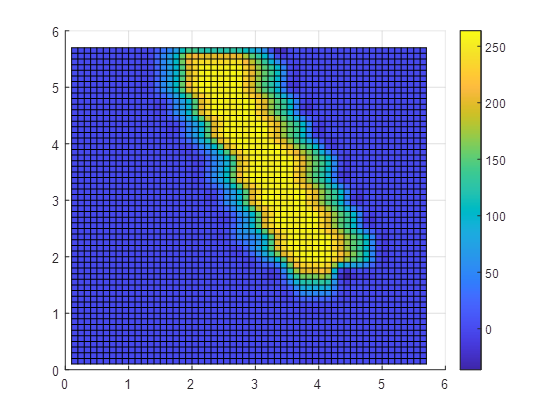

   效果图


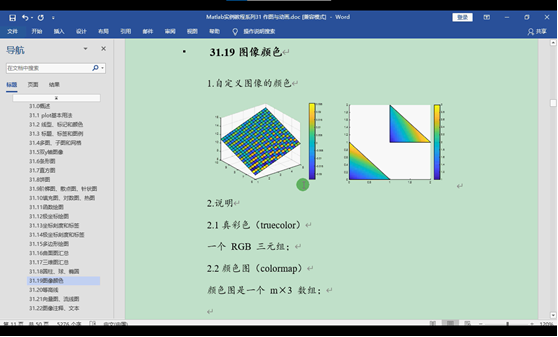

1.知识介绍

要理解，一组数据如何与图像的颜色联系起来，这样，图像的颜色才能随着数据的变化而相应变化；简言之，对于本题目，可以使用曲面绘图函数surf，并通过该函数的第四个参数设置颜色数据；

2.题目应给出已知条件

温度数据t，及其对应的坐标点数据x和y，如果没有坐标点数据，那么可以使用温度数据t的自然位置索引代替；

即，坐标(xi,yi)位置的温度值为ti，i=1…n；

3.编程绘图

用一组简单的自定义的数据，进行编程演示。

%下面三行创建温度数据t，若有真实数据，直接替换成自己的数据即可

t=zeros(80);

t([41:43,47:49],1:70)=rand(6,70);

t([43:47],1:70)=1;

%三维坐标数据

x=1:80;

y=1:80;

z=zeros(80);

%绘图

h=surf(x,y,z,t); %绘曲面图，第4个参数传递数据t，

colorbar

view(2) %二维视角

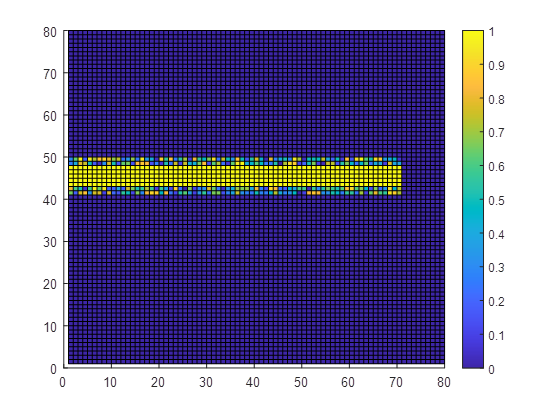

   运行结果图像


End
