Matlab绘图技巧：绘制圆形的方法

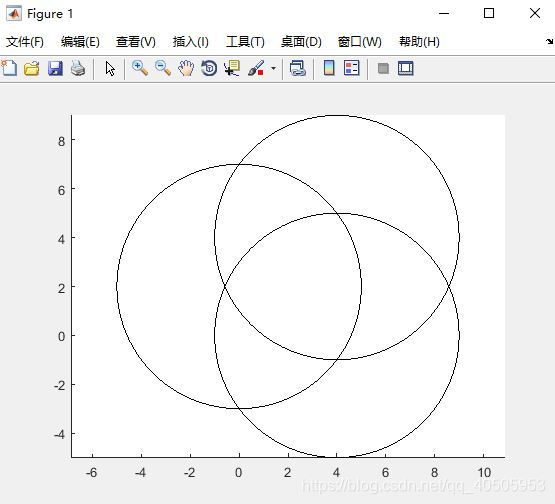

1、利用rectangle函数画圆

   rectangle函数功能：创建二维矩形对象。

           1.1  rectangle(‘Position’,[x,y,w,h])，其中以x，y为起始坐标开始，画出长为w,宽为h的矩形。

           1.2  rectangle(…,‘Curvature’,[a,b])指定矩阵边的曲率，可以使它从矩形到椭圆不同变化，水平曲率x为矩形宽度的分数，是沿着矩形的顶部和底部的边进行弯曲。a和b取值范围是从0（无曲率）到1（最大曲率）。

%figure(1);
r = 5;%半径
a = 0;%横坐标
b = 2;%纵坐标

r1 = 5;%半径
a1 = 4;%横坐标
b1 = 0;%纵坐标

%81
r2 = 5;%半径
a2 = 4;%横坐标
b2 = 4;%纵坐标

para = [a-r, b-r, 2*r, 2*r];
rectangle('Position', para, 'Curvature', [1 1]);

para1 = [a1-r1, b1-r1, 2*r1, 2*r1];
rectangle('Position', para1, 'Curvature', [1 1]);

para2 = [a2-r2, b2-r2, 2*r2, 2*r2];
rectangle('Position', para2, 'Curvature', [1 1]);

axis equal

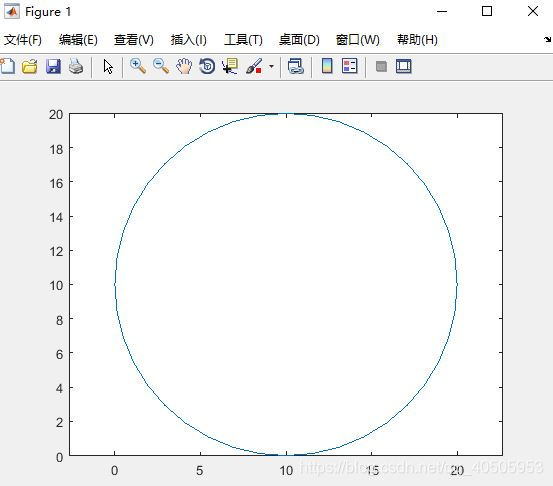

2、利用plot画圆

   运用三角函数关系来画圆

r = 10;%半径
a = 10;%圆心横坐标
b = 10;%圆心纵坐标
theta = 0:pi/20:2*pi; %角度[0,2*pi]
x = a+r*cos(theta);
y = b+r*sin(theta);
plot(x,y,'-')
axis equal
