Abaqus轴力支反力体积提取及数据导出操作方法

你们是否曾为提取模型中的轴力、变形、体积等关键数据而头疼？我以前也是，每次面对复杂的模型和庞大的数据，都感觉像是在迷宫中寻找出路。我就来和大家分享我平时是怎么提取这些数据的，我的经验能帮到你们，让你们在ABAQUS的世界里少走弯路。

实操：我要说的是，提取数据这事儿，细节非常重要。我就以提取轴力为例，详细讲解操作步骤。

• 打开ABAQUS，导入你的模型文件。
• 进入Visualization模块，点击Create XY Data。
• 在Variable中选择RF（节点反力），Position选择Unique Nodal。
• 在Elements/Nodes标签页，选择你的目标Node Set。
• 保存后，点击Create XY Data，点击Operate on XY data。
• 使用sum()函数对选中节点的反力列求和，就得到该区域的总轴力曲线了。

错误实录：在提取轴力的过程中，我曾经犯过两个错误。第一个是忘记创建Node Set，导致提取范围过大；第二个是计算过程中没有注意方向符号，导致求和结果错误。这些坑，都是我在实际操作中一步步踩出来的，大家能从中吸取教训。

版本差异/进阶：不同版本的ABAQUS在操作上可能略有差异，但基本步骤是相似的。如果你需要进阶，尝试以下方法：

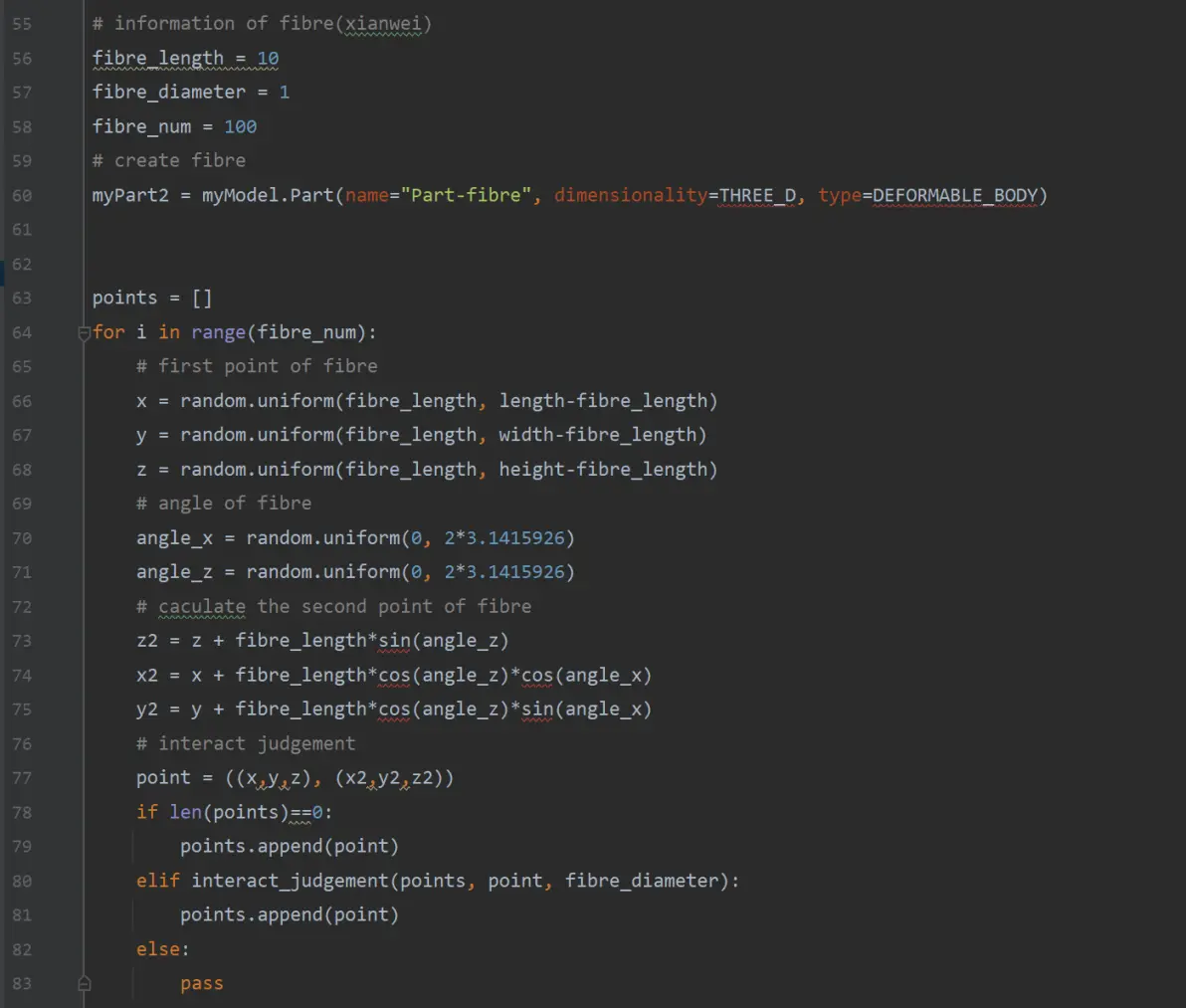

• 使用Python脚本进行自动化提取，提高效率。
• 学习如何使用 odbAccess 模块，更深入地挖掘ABAQUS的数据潜力。

预防机制：为了避免以后再踩类似的坑，我：

• 在提取数据前，先规划好提取范围和目标。
• 仔细阅读ABAQUS的官方文档，了解各个模块的功能和操作方法。
• 多实践，多总结，积累经验。

前置知识铺垫：在开始提取数据之前，你需要先了解以下基本概念：

• 节点反力（RF）：节点反力是指作用在节点上的力，是ABAQUS分析结果的重要组成部分。
• Node Set：Node Set是ABAQUS中的一种集合，用于定义一组节点。
• XY Data：XY Data是ABAQUS中的一种数据格式，用于存储变量随时间或位置变化的曲线。
