Abaqus应力过大原因诊断与局部应力削峰处理

Abaqus应力过大问题深度解析与解决教程

背景铺垫

步骤颗粒度细化

• Abaqus应力图核心解读
• 为什么这么做：了解应力图的解读方法有助于正确评估结构安全性。
• 界面视觉指引：打开Abaqus/CAE后，点击“Visualization”模块，选择“Field Output”。
• 云图基础解读
• 颜色含义：遵循彩虹色谱，红色代表高值（最大拉应力），冷色代表低值。
• 正负号意义：正应力正值表示拉应力，负值表示压应力。
• 分量符号：S11/S22/S33代表正应力，S12/S13/S23代表剪应力。
• 平均处理：默认云图经过节点平均处理，若应力突变处需关闭平均。

• 关键应力分量含义
• 实体单元：S11/S22/S33为三个方向正应力，S12/S13/S23为剪应力。
• 壳/梁单元：S11/S22为面内正应力，S12为面内剪应力，S33理论上为0。
• 主应力与等效应力：S1/S2/S3为主应力，S.Mises为等效应力。

补充参数变体

• 分量选择：根据分析需求选择分量，如S, S11或Mises。
• 平均处理：根据应力突变情况调整平均处理，如需查看真实梯度则关闭平均。

常见失败原因对照表

| 错误现象 | 原因分析 | 解决路径 |
|----------------------|------------------------------------------------------------|------------------------------------------------------------------|
| 应力集中 | 几何形状突变，如尖角、点载荷等 | 添加倒圆角，改为分布载荷，检查网格质量 |
| 数值假象 | 接触奇点、线弹性假设缺失塑性、网格/外推误差或边界约束不当 | 检查接触设置，确认材料本构，调整后处理算法，修正边界与加载 |
| 材料屈服 | 材料本构模型错误或未定义塑性段 | 输入完整应力-应变曲线，确保材料模型匹配分析类型 |

操作与验证步骤

• 确认坐标系：检查是否切换至自定义坐标系，核对材料方向。
• 选择分量：避免误读张量合成结果。
• 检查极值位置：使用"Query"工具探针读取具体数值，对比图例确认是否超材料屈服极限。
• 特殊表面查看：设置Top/Bottom/Mid表面查看应力差异。

避坑深度

• 应力过大原因分析：
• 接触奇点、线弹性假设缺失塑性、网格/外推误差或边界约束不当。
• 需区分“数值假象”与“真实超限”。

• 核心排查与解决路径：
• 确认是否接触奇点，检查材料本构，辨析后处理算法，修正边界与加载，验证温度相关属性。

关键操作

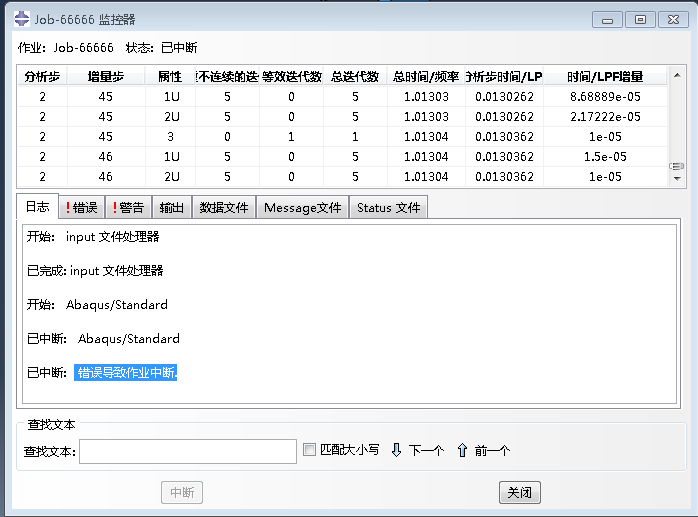

• 查看积分点与节点应力对比，补充塑性数据，进行网格敏感性测试，检查MSG文件。
• 若应力仍远超材料极限，重新评估载荷工况真实性或结构设计方案。

预防机制

• 设计初期考虑结构优化，避免尖角、点载荷等可能导致应力集中的几何形状。
• 定期进行网格质量检查，确保网格质量满足分析要求。
• 在材料定义时，输入完整的应力-应变曲线，确保材料模型正确。

常见误区 / 翻车实录

• 忽略材料塑性段定义，导致应力异常累积。
• 未检查网格质量，导致应力分析结果不准确。
• 未进行网格敏感性测试，导致对模型可靠性缺乏信心。
