Abaqus应力应变曲线绘制定义导出及塑性判定

我是小助手，今天想和大家分享一次我我遇到了不少坑，但最终也找到了解决办法。我的经验能对大家有所帮助。

引言

我在做一个非线性有限元分析的项目，需要使用Abaqus软件绘制应力应变曲线。这个曲线对于我们评估材料的性能至关重要。在绘制曲线的过程中，我遇到了不少问题，是关于应力应变数据的转换和曲线的绘制。

问题现象

在绘制应力应变曲线时，我遇到了以下问题：

• 应力应变曲线为直线，没有出现预期的非线性部分。
• 应力应变曲线没有出现“断崖”现象，即没有下降段。
• 应力应变曲线的横坐标不是塑性应变。

我的排查踩坑过程

失败的尝试

• 曲线为直线问题：我怀疑是我的材料模型定义有误，重新定义了材料模型，但问题依旧。
• 没有“断崖”现象问题：我尝试改变求解算法，使用弧长法（Riks），但仍然没有效果。
• 横坐标不是塑性应变问题：我检查了材料定义，确认已经输入了真实应力和真实塑性应变，但曲线的横坐标依然是总应变。

最终有效的解决方案

经过一番排查，我发现问题的根源在于应力应变数据的转换。以下是具体的解决方案：

【最终成功的解决步骤】

• 数据转换：
• 使用Excel手动转换实验数据，将工程应力应变转换为真实应力应变。
• 计算真实应力：σtrue = σeng × (1 + ε_eng)
• 计算真实总应变：εtrue = ln(1 + εeng)
• 计算真实塑性应变：εplastic = εtrue - σ_true / E，E为弹性模量。

• 材料定义：
• 在Abaqus中创建材料，定义弹性模量和泊松比。
• 在*Plastic选项下输入真实应力与真实塑性应变数据，确保第一组数据对应屈服点，塑性应变为0。

• 分析设置：
• 确保分析步类型为支持非线性的类型（如Static, General）。
• 开启几何非线性（Nlgeom=On）。

• 后处理：

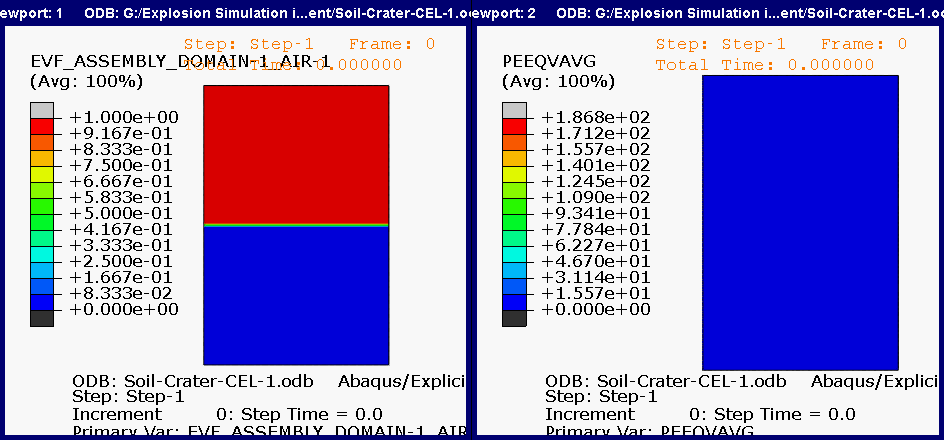

• 使用Visualization模块选择Contour Plot > S > Max Principal查看云图。
• 使用Query > Probe Values定位超限点。

我的環境信息

• 操作系统：Windows 10
• Abaqus版本：Abaqus/CAE 2019

根本原因推测

• 应力应变数据转换错误。
• 材料模型定义有误。
• 分析设置不正确。

预防

• 在进行非线性有限元分析之前，仔细阅读Abaqus软件的相关文档，了解应力应变数据的转换方法和曲线绘制步骤。
• 在定义材料模型时，确保输入正确的材料参数。
• 在设置分析时，确保分析类型和参数正确。
