Abaqus曲线绘制、数据导出及ODB数据库打开失败处理

Abaqus被广泛应用于结构、流体、电磁等领域的模拟。在使用Abaqus进行有限元分析时，用户常常会遇到一些棘手的问题，是数据绘制和输出方面。这里将深入探讨Abaqus在数据绘制和输出过程中常见的问题，分析其背后的原因，并提供详细的解决步骤和预防机制。

痛点共鸣：数据绘制与输出的困扰

你花费数小时在Abaqus中完成了复杂的有限元分析，满怀期待地想要查看和分析结果。当你尝试输出数据时，却发现数据无法正确显示，或者输出文件损坏，无法打开。这种情况下，你的心情是沮丧的。数据绘制和输出的困难不仅浪费了宝贵的时间，还可能影响你的研究成果。

原因剖析：数据绘制与输出问题的三大根源

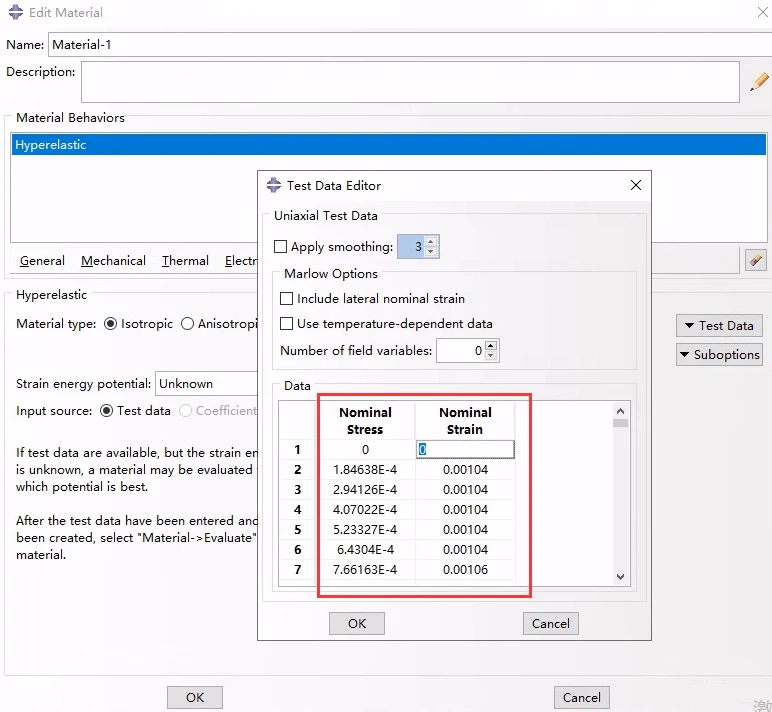

• 数据转换错误：在Abaqus中，输入应力应变数据时，需要区分弹性段和塑性段。弹性段的数据输入相对简单，只需输入杨氏模量和泊松比即可。而塑性段则需要将实验名义数据转换为真实应力-塑性应变后填入*Plastic表。如果转换过程中出现错误，将导致数据绘制和输出失败。

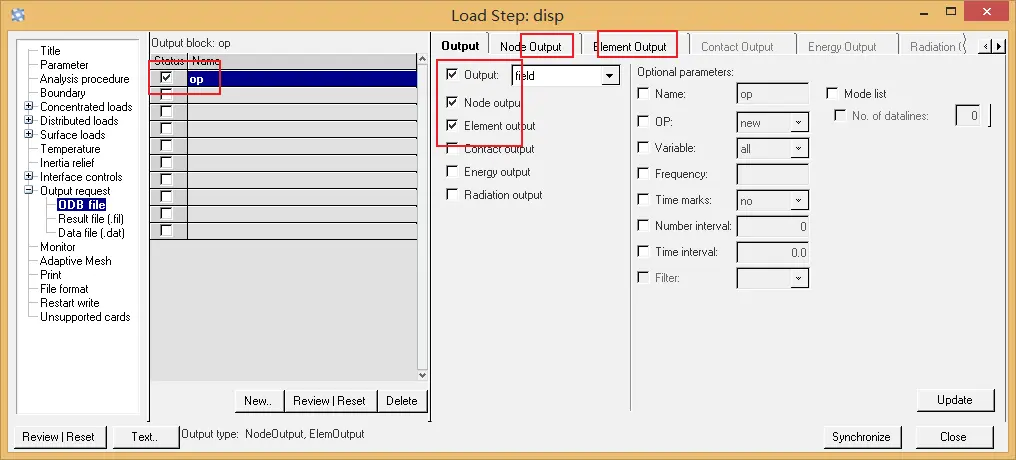

• 文件格式和路径问题：Abaqus输出数据以 odb 文件格式保存。如果文件格式不正确或路径包含特殊字符，可能会导致文件损坏或无法打开。

• 软件版本兼容性问题：不同版本的Abaqus在文件格式和功能上可能存在差异。如果使用高版本Abaqus生成的 odb 文件在低版本中打开，可能会遇到兼容性问题。

分步排查：解决数据绘制与输出问题的步骤

第一步：检查数据转换

• 确认弹性参数输入正确：在 Elastic 选项中，确保输入了正确的杨氏模量和泊松比。
• 验证塑性数据转换：使用公式将名义应力应变转换为真实应力应变，确保转换过程无误。

第二步：检查文件格式和路径

• 确认 odb 文件完整性：确保 odb 文件已完整生成，且包含所需 Step/Frame。
• 检查文件路径：将 odb 文件移至全英文、无空格、无特殊符号的短路径。

第三步：核对软件版本兼容性

• 确认软件版本：确保打开软件版本 ≥ 生成版本，必要时在原版本中导出结果。

第四步：验证权限与环境

• 以管理员身份运行：确保以管理员身份运行 Abaqus CAE，对文件所在目录有读取权限。
• 注意大小写敏感性和挂载权限：Linux/Mac 用户注意大小写敏感性和挂载权限。

预防机制：避免数据绘制与输出问题

• 仔细检查数据转换：在输入数据前，仔细检查公式和计算过程，确保数据转换正确。
• 规范文件命名和路径：使用规范化的文件命名和路径，避免使用特殊字符和空格。
• 保持软件版本一致：尽量使用同一版本的 Abaqus 进行数据分析和输出。

配套工具/资源推荐

• Abaqus官方文档：Abaqus官方文档提供了详细的操作指南和常见问题解答，是解决数据绘制与输出问题的首选资源。
• odb2csv 脚本： odb2csv 是一款开源脚本，将 odb 文件转换为 CSV 格式，方便用户进行数据分析和处理。

操作中需要注意的几点

• 仔细阅读文档：在使用任何工具或脚本之前，仔细阅读相关文档，了解其功能和操作方法。
• 备份文件：在进行数据分析和输出之前，备份 odb 文件，以防止数据丢失。
