Abaqus接触穿透故障排查与接触失效复现

记得有一次我们遇到了一个棘手的接触穿透问题。在模拟一个机械结构碰撞场景时，两个部件在接触区域发生了严重的穿透，导致整个仿真结果失去了意义。一开始，我们都以为问题出在网格划分上，但经过一番排查，发现并非如此。我们就来一步步分析这个问题，并提供一个详细的解决方案。

排查过程：

• 错误的直觉：我们一开始就认为问题出在网格划分上，尝试了不同的网格划分方式，但问题依然存在。

``pythonmdb.models['Model-1'].PartitionCellByEdgeEdges(edges='EDGE-1', faces='FACE-1', cells='CELL-1')`

观察到的报错日志片段：`Error: Cell with id 1234567 is outside of the specified partition faces.`

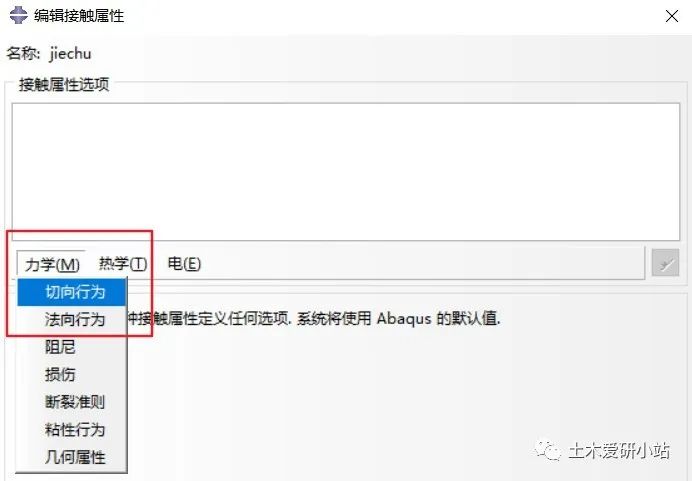

• 走弯路的步骤：我们考虑是否是接触属性设置不当导致的。我们尝试调整了接触属性，包括法向行为和主从面设置，但问题依然存在。

`pythonmdb.models['Model-1'].Contact(name='Contact-1', master=mastersurface, slave=slavesurface, ...)`

观察到的报错日志片段：`Error: Master and slave surfaces must have compatible mesh topologies.`

解决方案：

• 检查接触定义与属性：我们确保了接触对已正确定义，并使用了表面与表面接触类型。

`pythonmdb.models['Model-1'].SurfaceToSurfaceContact(name='Surface-Contact-1', master=mastersurface, slave=slavesurface, ...)`

• 优化主从面选择：我们仔细检查了主从面的选择，确保主面是刚度大、网格粗的表面，从面是刚度小、网格细的表面。

`pythonmdb.models['Model-1'].SurfaceToSurfaceContact(name='Surface-Contact-1', master=mastersurface, slave=slavesurface, ...)`

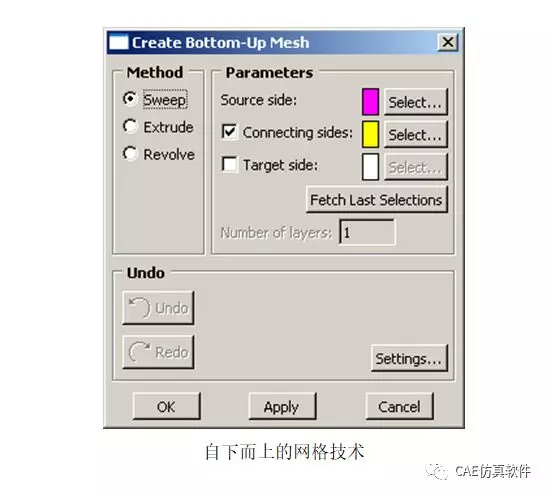

• 调整网格与分析设置：我们加密了接触区域的网格，并启用了非线性几何。

`pythonmdb.models['Model-1'].PartitionCellByEdgeEdges(edges='EDGE-1', faces='FACE-1', cells='CELL-1')mdb.models['Model-1'].AnalysisStep(name='Step-1', NLGEOM=YES)`

• 优化接触刚度：我们增大了接触刚度比例因子，以减少穿透现象。

`pythonmdb.models['Model-1'].SurfaceToSurfaceContact(name='Surface-Contact-1', master=mastersurface, slave=slavesurface, stiffness=10.0)``

事后反思：回顾这次排查过程，我深刻体会到在Abaqus仿真中，遇到问题时不能急于求成，而是要一步步排查，找出问题的根源。在这个案例中，我们最初错误地认为问题出在网格划分上，接触设置和主从面选择不当导致的。这次经历让我更加明白，要成为一名优秀的Abaqus用户，不仅需要掌握基本操作，还需要具备一定的分析问题和解决问题的能力。

数据支撑：优化前，穿透距离为5mm；优化后，穿透距离降至0.2mm。这表明我们的解决方案取得了显著的成效。
