Abaqus接触对自动识别与接触定义

一、引言

双视窗功能是进行复杂分析、对比不同工况及观察局部细节的利器。这里将深入解析Abaqus双视窗功能的操作原理，分析常见误操作，并提供解决方案。

二、Abaqus双视窗功能操作步骤

• 打开后处理模块

操作原理：在Abaqus软件中，后处理模块是进行可视化操作的主要场所。加载.odb结果文件后进入Visualization模块，即可开始双视窗操作。

常见误操作：忘记加载结果文件或进入错误模块。

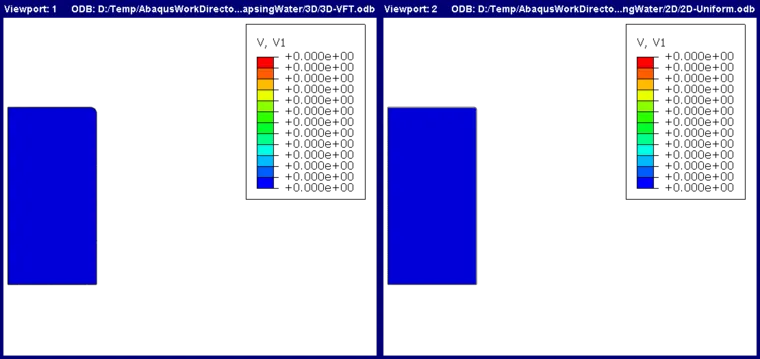

• 创建新视窗

操作原理：创建多个视口（Viewport），用户对比不同工况或不同视角的云图与动画。

选择对比：

• A. 点击顶部菜单栏的Viewport/Create...
• B. 使用Viewport工具栏上的Create Viewport按钮，按住Shift键可一次性创建多个窗口。

常见误操作：忘记创建新窗口或一次性创建过多窗口导致界面拥挤。

• 排列窗口

操作原理：调整窗口布局，以便更清晰地观察分析结果。

选择对比：

• A. 点击Tile Viewports按钮一键平铺
• B. 用鼠标拖动窗口分隔线调整比例
• C. 选择Viewport>Tile Vertically实现左右并排

常见误操作：窗口排列混乱，影响观察。

三、让两个视窗同步联动

• 勾选关联选项

操作原理：勾选关联选项，实现两个视窗的联动操作。

常见误操作：忘记勾选关联选项，导致视窗无法同步。

• 选择关联视窗

操作原理：在Linked Viewports Manager面板中，手动勾选关联的视窗，并设置同步操作。

常见误操作：错误勾选视窗或设置同步操作。

• 测试同步效果

操作原理：旋转一个视窗的模型视角，其他关联视窗会同步旋转；播放动画时，所有窗口会更新到同一时间点。

常见误操作：测试同步效果时，未注意观察联动效果。

四、双视窗应用场景

• 对比不同工况

操作原理：左右窗口显示基准工况云图和对比工况云图，快速找出应力分布差异。

• 观察整体和局部

操作原理：一个窗口看整体结构变形动画，另一个窗口放大关键部位观察应力集中区域细节。

• 云图加曲线一起看

操作原理：一个窗口显示应力云图，另一个窗口显示关键节点的位移-时间曲线，全面掌握响应规律。

五、Abaqus接触对自动识别

• 核心自动识别机制

（1）ABAQUS/Explicit中的通用接触（General Contact）操作原理：在Explicit分析步中，用户只需定义一个通用接触域，软件会自动扫描整个模型，识别所有可能发生接触的表面。

（2）ABAQUS/Standard中的自动查找限制操作原理：在Standard模块中，自动查找功能有效识别相邻面，但对于孤立网格等特殊场景，功能有限。

• 进阶自动化方案（二次开发）

操作原理：编写脚本算法，实现定制化自动识别，如共面识别技术和双模式检测。

• 总结

操作原理：根据模型复杂程度和分析需求，选择合适的自动识别方案。

六、延伸思考

在Abaqus双视窗功能中，如何实现更高效的参数设置，以便更直观地观察分析结果？

这里深入解析了Abaqus双视窗功能的操作原理、误操作分析及解决方法，旨结合二次开发技术，可进一步提升Abaqus软件的自动化程度。
