Abaqus模型总能量异常增长诊断、质量输出与重量校核

Abaqus被广泛应用于结构、热力学、流体力学等领域。在使用Abaqus进行有限元分析时，用户经常会遇到一些棘手的问题，之一便是模型总能量逐渐增大，甚至在显式分析中能量全为零。这些问题不仅给用户带来了困扰，更影响了分析的准确性和效率。这里将深入剖析这一问题，提供详细的排查步骤和预防机制，帮助用户有效解决此类问题。

痛点共鸣：模型能量的困扰

当用户在进行Abaqus有限元分析时，发现模型总能量越来越大，甚至在显式分析中能量全为零，这是一场噩梦。这不仅让用户无法得到正确的分析结果，更可能导致项目延误，甚至可能对工程安全造成隐患。许多用户在遇到此类问题时，往往感到无所适从，因为这个问题看似简单，实则涉及多个层面。

原因剖析：三大底层原因

• 未正确开启历史变量输出：在Abaqus中，默认情况下，部分版本可能不会自动输出全局能量历史曲线。如果未正确开启历史变量输出，用户将无法获取模型在分析过程中的能量变化情况。

• 模型未发生有效变形/运动：在显式分析中，如果模型未发生有效变形或运动，如刚体位移未约束、载荷未生效、装配错误导致无接触受力等，模型能量确实可能为零。

• 装配与接触问题：部件重叠、接触对未定义或主从面设置错误会导致载荷无法传递，单元无应变能产生，影响模型能量。

分步排查：从易到难的解决步骤

第一步：检查输出请求

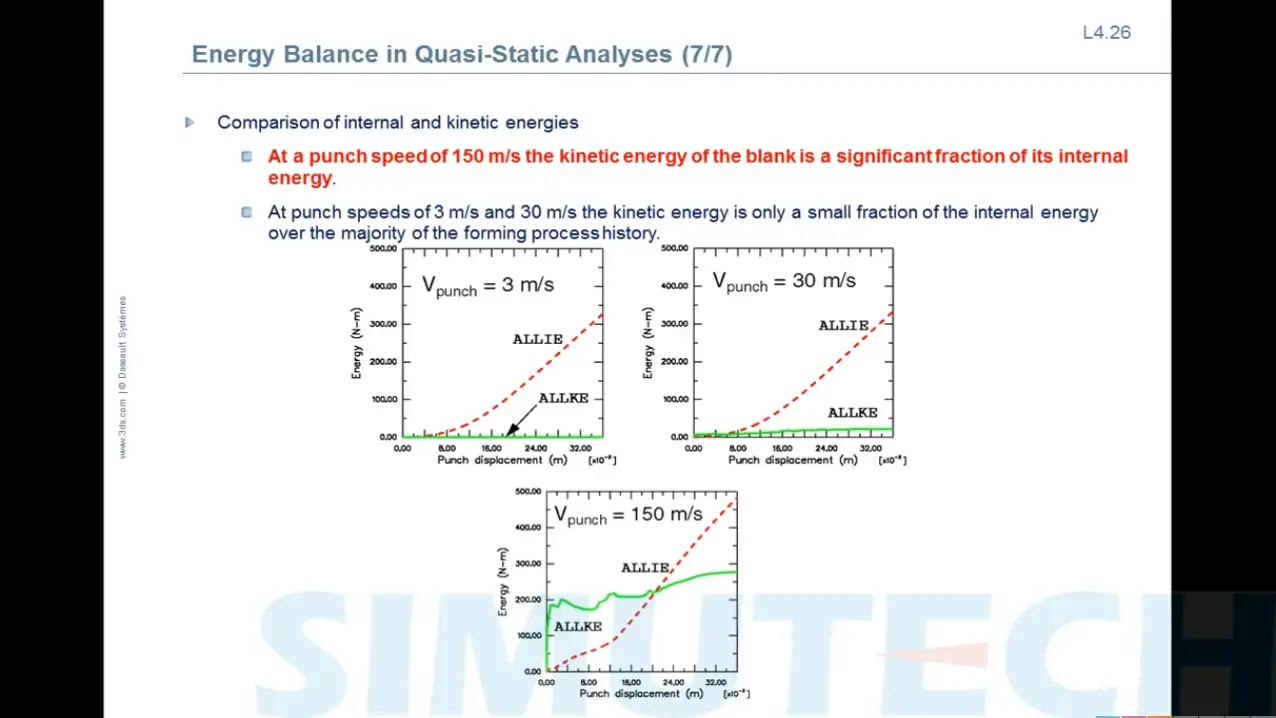

在Step模块中确认该分析步已添加History Output，且包含ALLKE（动能）、ALLIE（内能）、ETOTAL等变量。若默认情况下部分版本可能不自动输出全局能量历史曲线，则需要手动设置。

为什么这么做？ 因为只有正确设置输出请求，才能获取模型在分析过程中的能量变化情况，帮助用户发现问题所在。

第二步：验证模型受力与变形

检查边界条件是否过强（完全固定）或载荷未施加/方向错误。若模型无变形，则能量确实为零。检查是否存在“刚体运动”导致计算提前终止或无效。

为什么这么做？ 因为边界条件和载荷是影响模型变形和能量变化的关键因素，只有确保它们正确设置，才能保证分析结果的准确性。

第三步：核对装配与接触

检查部件重叠、接触对是否未定义或主从面设置错误。这些错误会导致载荷无法传递，影响模型能量。

为什么这么做？ 因为装配与接触问题直接影响载荷传递和单元应变能产生，是影响模型能量的重要因素。

第四步：确认分析步类型与时间

检查显式分析步时间是否过长或过短，可能导致未进入变形阶段。检查是否误用静态通用步而非Dynamic, Explicit。

为什么这么做？ 因为分析步类型和时间设置不合理，可能导致模型未发生有效变形，影响能量计算。

预防机制：从根源上避免问题

• 仔细阅读官方文档：在使用Abaqus之前，用户应仔细阅读官方文档，了解各项设置和操作方法，避免因设置错误导致问题发生。

• 进行模型验证：在提交计算前，用户应对模型进行验证，确保边界条件、载荷、装配与接触等设置正确。

• 定期更新Abaqus软件：Abaqus官方会不断更新软件，修复已知问题，提高软件稳定性。用户应定期更新软件，以避免遇到已解决的问题。

• 寻求专业帮助：当用户在排查问题时遇到困难，应及时寻求专业帮助，避免因错误操作导致问题扩大。
