solidworks钣金制作

在 ‌SOLIDWORKS‌ 中进行钣金制作，主要有以下几种常用方法和关键操作流程。结合当前（2026年5月）最新资料和权威教程，整理如下：

‌一、主流钣金建模方法‌

‌1. 基于钣金特征直接建模‌

适用于从零开始设计符合制造要求的钣金零件。

步骤：

新建零件 → 点击【钣金】选项卡 → 选择 ‌基体法兰/薄片‌。

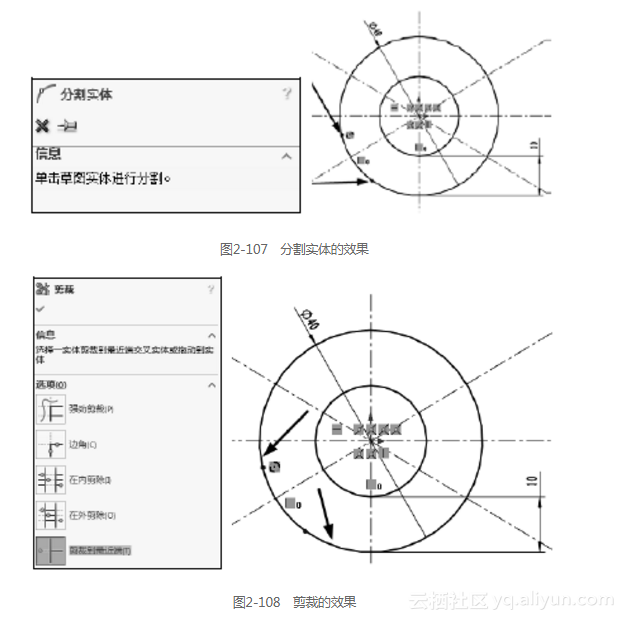

绘制开环或闭环草图轮廓（如矩形、圆形等）。

设置 ‌材料厚度‌、‌折弯半径‌、‌K因子‌ 等参数。

使用 ‌边线法兰‌、‌斜接法兰‌、‌扫描法兰‌ 等命令添加附属结构 ‌‌

‌2. 先构建实体，再插入折弯‌

适用于含圆柱面、旋转曲面等非标准几何的零件。

步骤：

用拉伸/旋转创建基础实体。

执行 ‌抽壳‌ 操作，设定单向壁厚为钣金厚度。

点击 ‌插入折弯‌（钣金 → 插入折弯），指定固定面、折弯半径等 ‌‌

‌3. 将已有实体转换为钣金‌

适用于导入的 STEP/IGES 模型或其他 CAD 文件。


条件：实体必须为 ‌固定厚度‌、表面连续无破面。

操作：

使用 ‌转换到钣金‌ 命令，选择固定面、折弯边线，系统自动识别切口 ‌‌

‌4. 装配体上下文协同设计‌

用于外壳类零件与内部组件（如 PCB、散热器）的联动设计。

在装配体中新建零件 → 启用“在装配体中编辑” → 草图可引用内部零件边线，实现尺寸联动 ‌‌

‌5. 多实体复合结构建模‌

适用于包含多个独立钣金子单元（如支架+面板）的复杂部件。

每个实体可单独设置厚度、折弯参数，并分别展平输出 DXF ‌‌

‌二、核心钣金工具与功能（SOLIDWORKS 2025）‌

‌折弯凹口‌：辅助确定折弯机放置位置，提升加工精度 ‌‌

‌多长度边线法兰‌：支持一次命令创建不同长度的法兰 ‌‌

‌自动法兰长度尺寸‌：尺寸可驱动法兰变化，提升参数化设计效率 ‌‌


‌薄片与槽口增强‌：支持居中对齐、等增量偏移、跳过特定实例等 ‌‌

‌成形工具‌：可创建参数化成形特征（如通风口、百叶窗），并保存至设计库重复使用 ‌‌

‌通风口建模‌：通过 ‌通风口‌ 命令快速创建规则或自定义通风结构 ‌‌

‌三、推荐学习资源‌

‌官方教程‌：

《SOLIDWORKS 钣金件与焊件教程（2025版）》由机械工业出版社出版，配套练习文件与教学视频 ‌‌

《SOLIDWORKS 钣金件与焊件教程（2022版）》同样适用，内容覆盖基础至进阶 ‌‌

‌视频教程‌：

5分钟学会SolidWorks钣金建模（B站，2026年4月发布）‌‌

‌官方帮助文档‌：

SOLIDWORKS 2024 钣金帮助 ‌‌

SOLIDWORKS 2025 钣金新功能 ‌‌

如需具体操作演示（如创建一个带折弯的盒子），可进一步说明需求。
