solidworks钣金压凹

SolidWorks 中的‌钣金压凹‌功能是通过“压凹”特征在钣金零件上生成与工具实体轮廓匹配的袋套或突起，常用于创建加强筋、冲压标记或配合结构。该功能允许用户指定厚度和间隙，实现复杂等距应用，如封装、冲印及机器压入配合等。‌‌‌

功能原理与参数

‌核心机制‌：压凹特征以工具实体的形状在目标实体中生成袋套或突起，目标实体和工具实体中必须有一个为实体。

‌关键参数‌：

‌厚度‌：确定压凹特征的壁厚，仅限实体设置。

‌间隙‌：设定目标实体和工具实体之间的距离，若进行切除操作，间隙值需足够大以生成交叉。


‌选项设置‌：可选择“保留选择”或“移除选择”来定义保留的模型边侧，也可勾选“切除”来移除目标实体的交叉区。‌‌‌

操作步骤

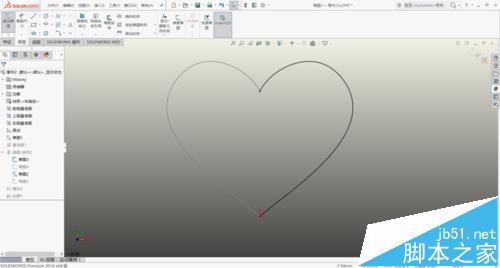

‌准备实体‌：打开钣金零件，创建或导入作为模具的‌工具实体‌，确保其与钣金件（目标实体）位置对应。


‌启动命令‌：点击“插入”>“特征”>“压凹”，或在特征工具栏中选择压凹。

‌选择实体‌：在 PropertyManager 中，选择钣金件为‌目标实体‌，工具实体为‌工具实体‌。

‌设置参数‌：输入厚度值和间隙值，根据需要勾选“切除”或调整保留/移除选项。

‌完成特征‌：点击确定，随后可隐藏工具实体以查看最终压凹效果。‌‌‌

注意事项

‌边界要求‌：若出现错误，可能是目标实体边界比工具实体小，需扩大目标实体范围。

‌曲面限制‌：唯一不允许的组合是曲面目标实体和曲面工具实体，若以曲面工具压凹实体，曲面必须与实体完全相交。

‌钣金特性‌：在钣金设计中，需确保压凹操作不影响折弯系数或展开计算，必要时结合成形工具使用。‌‌‌
