solidworks螺钉和螺纹孔装配后运动

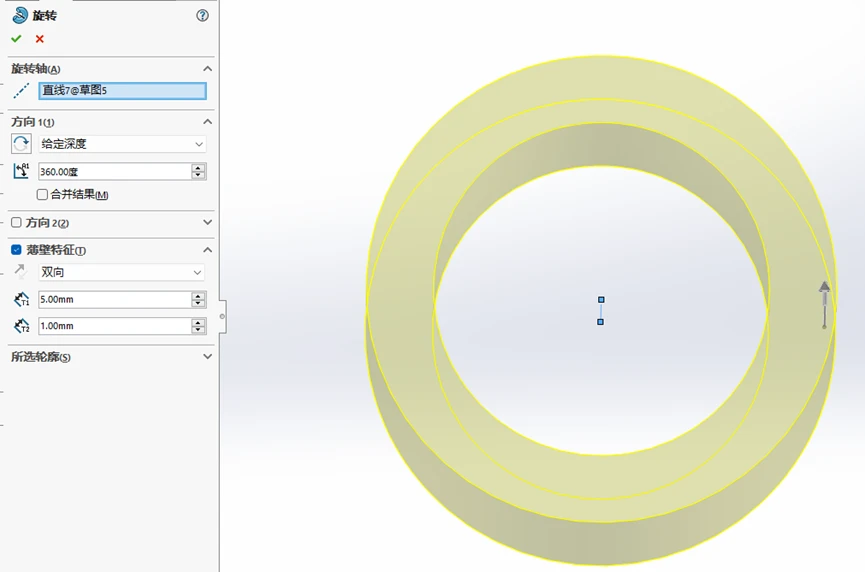

在 SolidWorks 中实现螺钉与螺纹孔装配后的运动（如旋转拧入、直线运动等），主要通过 ‌螺旋配合（Screw Mate）‌ 结合 ‌运动算例（Motion Study）‌ 或 ‌动画‌ 来实现。以下是关键方法和操作步骤：

‌核心方法：使用螺旋配合‌

‌螺旋配合‌ 是 SolidWorks 专为螺纹类装配设计的机械配合类型，它能将两个零部件的旋转与平移关联起来，并指定螺距关系。

‌适用场景‌：螺钉旋转进入螺纹孔、丝杠螺母直线运动等。

‌操作路径‌：

打开装配体。

点击 ‌配合（Mate）‌ → ‌机械配合（Mechanical Mates）‌ → ‌螺旋配合（Screw Mate）‌。

分别选择：

螺钉的‌外螺纹面‌（圆柱面），

螺纹孔的‌内螺纹面‌（圆柱面）。

设置 ‌螺距（Pitch）‌，即每圈对应的平移距离（单位：mm/rev）。

点击 ‌确定‌ 完成配合 ‌‌


⚠️ 注意：螺旋配合‌不自动处理干涉‌，需手动检查或启用碰撞检测 ‌‌

‌实现运动动画的两种主流方式‌

‌1. 使用旋转马达驱动螺钉旋转‌

适用于螺钉自转并沿轴向移动（如拧入过程）：

在 ‌Motion Study‌ 中添加 ‌旋转马达‌ 到螺钉上。

螺钉通过螺旋配合与螺纹孔关联，旋转会自动转化为直线运动 ‌‌

设置时间轴（如 0–5 秒），播放即可生成拧入动画 ‌‌

‌2. 使用爆炸视图 + 旋转角度制作“拧入”效果‌

适用于视觉演示（非物理仿真）：

创建爆炸视图，将螺钉沿轴向移动一段距离。


编辑爆炸步骤，为该步骤添加 ‌旋转角度‌（如 500°）。

右键 ‌动画解除爆炸‌，播放后螺钉会“旋转着”进入孔位 ‌‌

此方法‌不基于物理约束‌，仅用于动画展示，适合快速制作演示视频。

‌补充建议‌

若需真实运动仿真（含力、速度、干涉等），推荐使用 ‌SolidWorks Motion‌ 插件，并添加 ‌线性马达‌ 或 ‌旋转马达‌ ‌‌

对于标准件（如内六角螺钉），可使用 ‌智能扣件‌ 或 ‌配合参考‌ 快速装配，但运动仍需配合螺旋配合实现 ‌‌

‌参考资料‌

SolidWorks 官方帮助：螺旋配合 ‌‌

知乎：螺纹零件配合方法 ‌‌
