在 SolidWorks 中,孔表(Hole Table)不显示螺纹孔,通常是因为孔表未正确配置以识别或包含螺纹信息。以下是系统性的解决方法:核心原因与解决步骤
前提条件:螺纹孔必须是通过 “异形孔向导” 创建的,且已启用 “装饰螺纹线” 并勾选 “带螺纹标注”。直接拉伸切除的孔或导入的外部几何体无法被孔表识别为螺纹孔
关键设置:孔表默认可能只显示几何孔信息(如直径、深度),而不自动包含螺纹规格(如 M6×1)。需手动启用螺纹信息显示
操作流程
确认螺纹孔创建方式正确
在特征树中检查孔特征名称是否为类似 M6×1–ISO 螺纹孔。
若为 拉伸切除 等基础特征,则无法关联螺纹信息,需改用异形孔向导重建
启用装饰螺纹线并确保其可见
右键 注解 → 细节 → 勾选 “装饰螺纹线” 和 “上色的装饰螺纹线”
点击模型树顶部 小眼睛图标 → 勾选 “顶层注解”、“部件注解”、“贴图”
按 Ctrl+B 重建模型

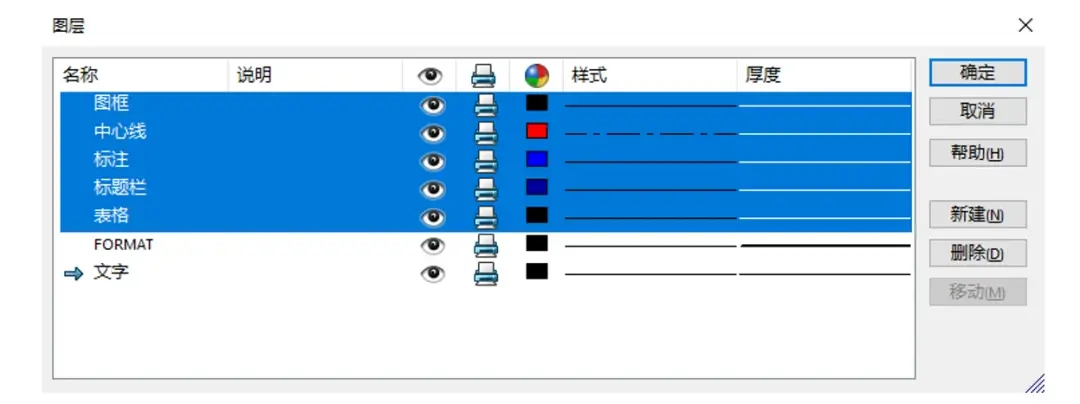

在工程图中配置孔表显示螺纹信息
插入孔表后,右键孔表 → 属性(或双击孔表打开属性管理器)。
在 “列” 或 “显示” 选项卡中,确保勾选了以下选项:“包括螺纹信息”
“显示螺纹规格”
“使用异型孔向导数据”
若未看到这些选项,需先检查文档属性:工具 → 选项 → 文档属性 → 尺寸 → 孔标注 → 勾选上述螺纹相关选项
刷新孔表
修改设置后,右键孔表 → 更新 或 重新生成
补充说明
若使用 Toolbox 插入螺纹孔,确保在插入时已正确指定螺纹类型(如 ISO、ANSI)
若仍不显示,可能是 孔标注格式文件(calloutformat.txt) 路径错误或缺失,需检查并修复路径
对于 STEP/IGS 导入件,无法直接使用装饰螺纹线功能,可手动插入 注解 → 装饰螺纹线 进行标注,但孔表仍可能无法自动识别其螺纹属性
通过上面步骤,95% 上面的孔表不显示螺纹问题可解决
如问题依旧,建议重启 SolidWorks 或检查软件版本兼容性
