solidworks螺纹孔画法

阅读数 18

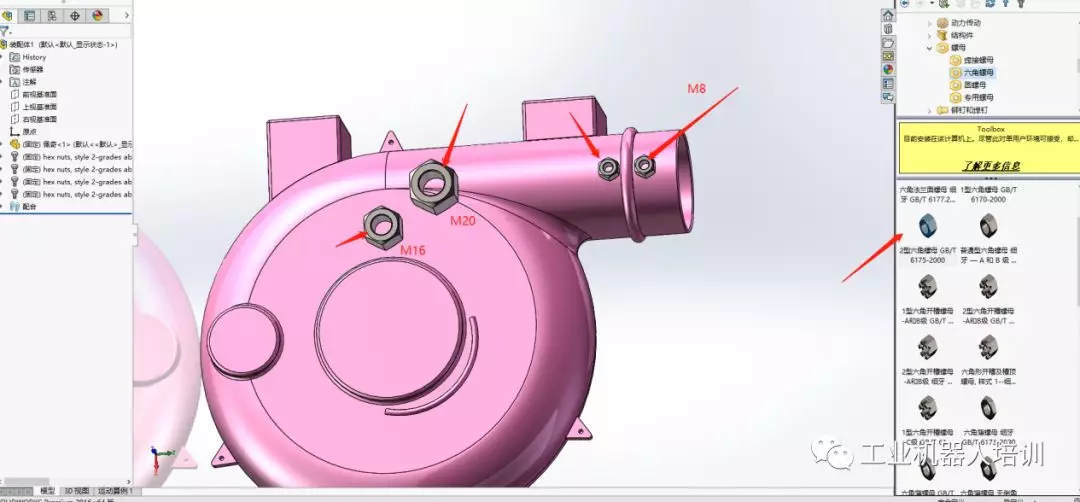

在 SolidWorks 中绘制螺纹孔主要有三种方法，‌最推荐使用“异型孔向导”‌，操作标准且效率高。‌‌‌

首选：异型孔向导法

这是创建标准螺纹孔最常用的方法，生成的特征符合国标或国际标准，便于装配和出图。

‌启动命令‌：点击“特征”工具栏中的"‌异型孔向导‌"按钮。

‌设置参数‌：在属性管理器中选择孔类型（如直螺纹孔）、标准（如 GB）、规格大小及终止条件（深度）。

‌定位打孔‌：切换到“位置”选项卡，点击模型表面指定孔的中心位置，点击绿色对勾确认。‌‌‌

备选：装饰螺纹线法

适用于已有光孔，仅需在视觉或工程图中表达螺纹的情况，不改变实体几何。

‌添加螺纹‌：点击“插入”→“注解”→"‌装饰螺纹线‌"。

‌选择边线‌：选中圆柱面或孔的内边线，设置螺纹标准和大小。

‌显示设置‌：若模型中未显示螺纹线，右键状态栏“注解”→“细节”，勾选"‌上色的装饰螺纹线‌"。‌‌‌

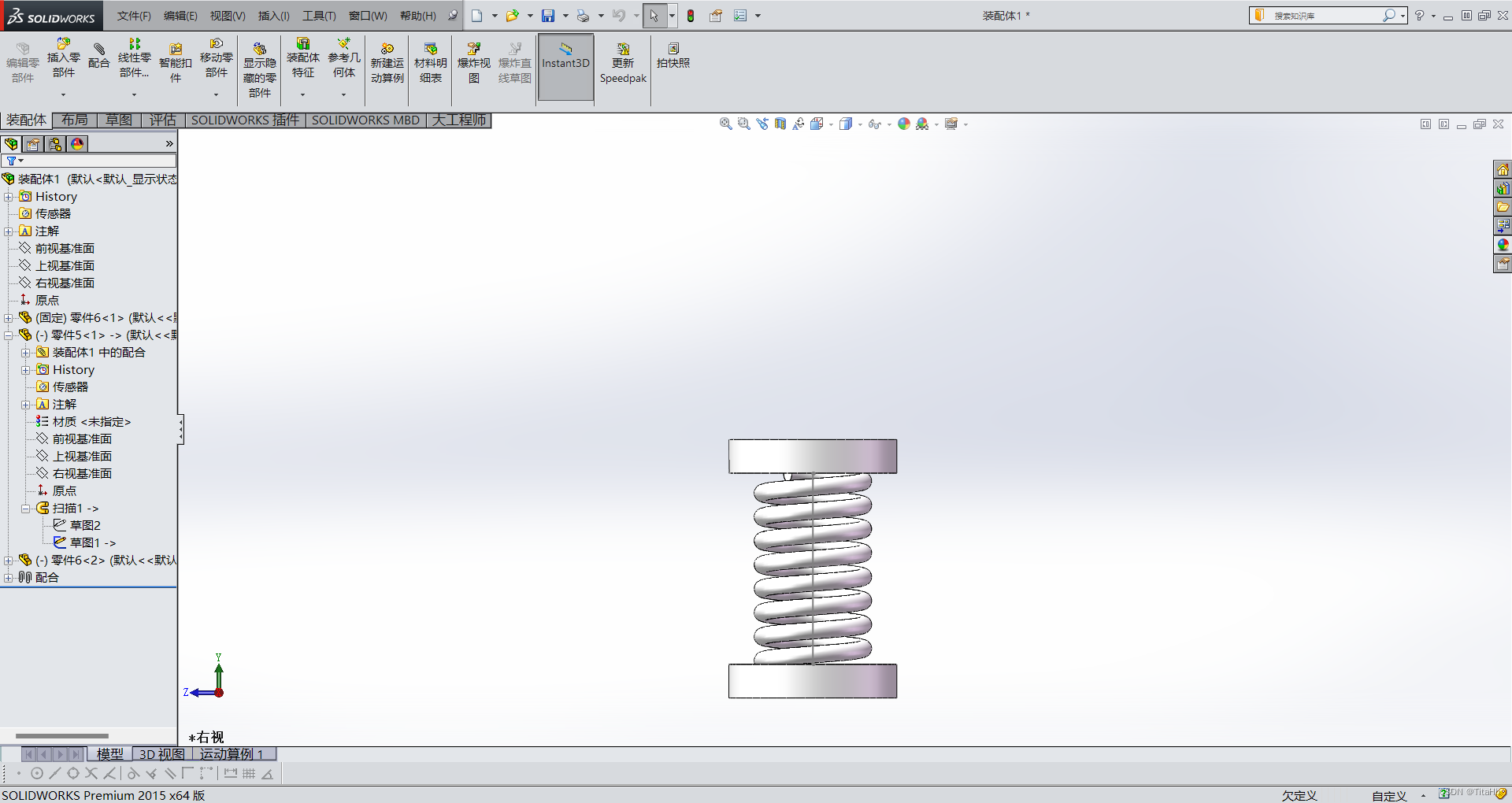

进阶：扫描切除法

用于需要真实 3D 螺纹几何结构的特殊场景（如仿真分析），操作较复杂。

‌创建路径‌：在圆柱面上绘制"‌螺旋线/涡状线‌"，设定螺距和圈数。

‌绘制轮廓‌：在垂直于螺旋线的基准面上画出螺纹牙型草图（如三角形）。

‌扫描切除‌：使用“扫描切除”命令，选择螺旋线为路径、牙型草图为轮廓，生成真实螺纹。‌‌‌
