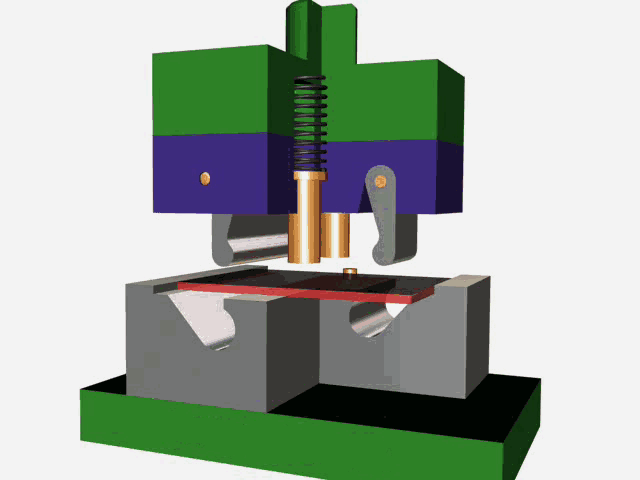

在 SolidWorks(SW)中,二维零件本身不能直接联动,但可以通过装配体配合和运动仿真实现联动效果。以下是关键要点:联动实现方式
使用配合关系:通过“重合”、“同心”、“距离”、“角度”等配合,使两个零件在装配体中产生运动关联。
高级配合:如“线性耦合”、“极限配合”等,可实现更复杂的联动行为
运动算例 + 驱动:在“运动算例”中添加马达、齿轮配合等,模拟动力传递,实现自动联动
特征驱动阵列:若零件是阵列结构(如螺钉孔),可使用特征驱动阵列,使零件随基准特征变化而自动联动
注意事项二维草图零件需转换为三维实体:SolidWorks 是三维 CAD 软件,所谓“二维零件”通常指基于二维草图拉伸/旋转生成的三维零件。联动操作必须在装配体环境中进行。
避免使用简单线性/圆周阵列联动:这类阵列不随设计变更自动更新,易导致错误
推荐操作步骤
将两个零件插入同一装配体。
添加必要配合(如重合、同心、距离等)。
进入 “运动算例” 标签。
添加 马达(如旋转马达)驱动一个零件。
若需传动(如齿轮),使用 “机械配合 → 齿轮”
播放仿真,验证联动效果。
如需详细教程,可参考:SolidWorks 官方帮助 - 添加配合
新手齿轮联动动画教程
注:所谓“二维零件联动”实际是指基于二维草图生成的三维零件在装配体中的联动,SW 支持此功能。
