sw多实体零件转装配体

在SolidWorks中将多实体零件转换为装配体的核心方法是使用‌“保存实体”‌功能，该功能可将零件文件（.sldprt）中的每个独立实体自动导出为单独的零件文件并生成一个包含它们的新装配体文件（.sldasm）。

转换的价值与前提

将多实体零件转换为标准装配体，不仅能‌实现模块化设计，便于团队分工协作‌，还能‌生成准确的物料清单（BOM）‌，并为后续的‌运动仿真、干涉检查和独立出图‌奠定基础。在进行转换前，请确保您的零件文件是包含多个未合并实体的“.sldprt”格式，并可在设计树的“实体”文件夹中看到多个实体。‌‌‌

核心操作步骤

‌准备与实体重命名‌


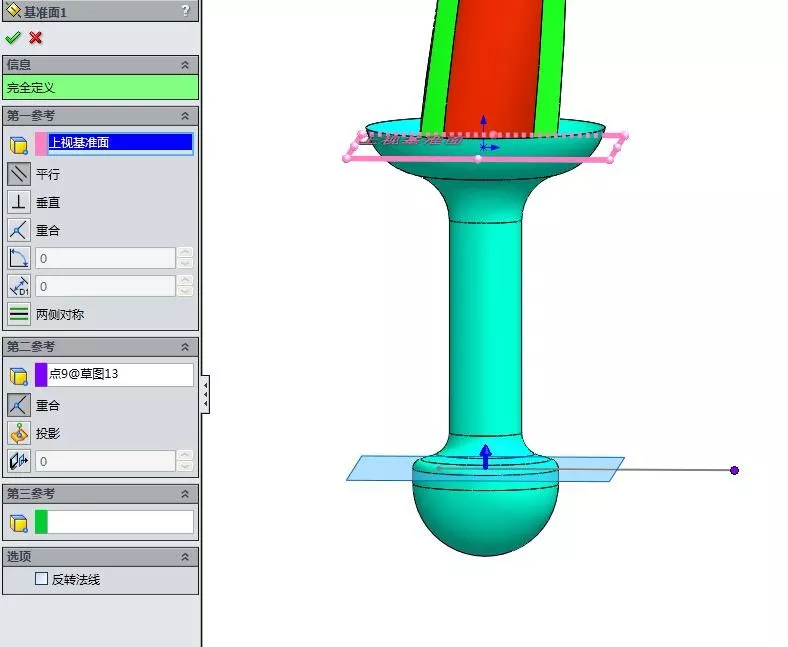

打开多实体零件文件，在设计树中展开“实体”文件夹。强烈建议在转换前为每个实体‌赋予清晰、有意义的名称‌（如“上盖板”、“主板支架”），而非使用默认的“拉伸1”等特征名。这可通过右键点击实体选择“重命名”或按F2键实现，能极大提升后续装配体管理的效率。‌‌‌

‌执行“保存实体”命令‌

点击顶部菜单栏的 ‌“插入” > “特征” > “保存实体”‌。此操作会弹出“保存实体”属性管理器对话框。‌‌‌

‌选择实体与配置保存选项‌

在“要保存的实体”列表中，‌勾选所有需要转换为独立零件的目标实体‌，通常可以点击“选择所有”进行全选。


在列表中可以直接‌为每个即将生成的零件文件重命名‌。

在对话框下方，‌务必勾选“生成装配体”选项‌，然后点击其后的“浏览”按钮，‌指定新装配体文件的保存路径和名称‌。‌‌‌

‌完成转换‌

点击“确定”按钮。SolidWorks将自动执行以下操作：‌‌‌

为每一个被选中的实体创建一个新的零件文件（.sldprt）。


创建一个新的装配体文件（.sldasm），并将所有新生成的零件按照它们在原多实体零件中的空间位置自动插入其中。

新零件与原主零件之间‌默认建立外部参考链接‌，对原零件中相关特征的修改可以更新到这些派生零件中。‌‌‌

转换后的关键处理

转换完成后，新生成的装配体中所有零件初始状态为“固定”。您需要：‌‌‌

‌添加配合关系‌：根据设计意图，为零件间添加重合、同心、距离等配合，以定义它们的装配关系和运动。

‌理解文件关联‌：新零件是派生零件，其几何体依赖于原多实体零件。若需断开此链接进行独立修改，可使用“断开链接”或“另存为副本”操作。

‌进行后续操作‌：在装配体环境中，您可以方便地进行‌干涉检查、创建爆炸视图、生成装配体工程图和物料清单（BOM）‌ 等。‌‌‌
