solidworks动平衡模拟步骤详解实例

在 SOLIDWORKS 中进行动平衡模拟，主要通过 ‌Motion 分析‌ 和 ‌Design Study（设计算例）‌ 实现。以下是基于权威公开资料整理的‌动平衡模拟步骤详解实例‌，以典型旋转部件（如转子、飞轮或轮胎）为例。

‌一、动平衡模拟核心步骤‌

‌建立精确三维装配模型‌

确保所有零部件（含配重块）正确装配，材料属性已分配。

对于非对称结构（如带键槽、不同材料部件），需真实建模以反映实际质量分布 ‌‌

‌设置运动算例（Motion Study）‌

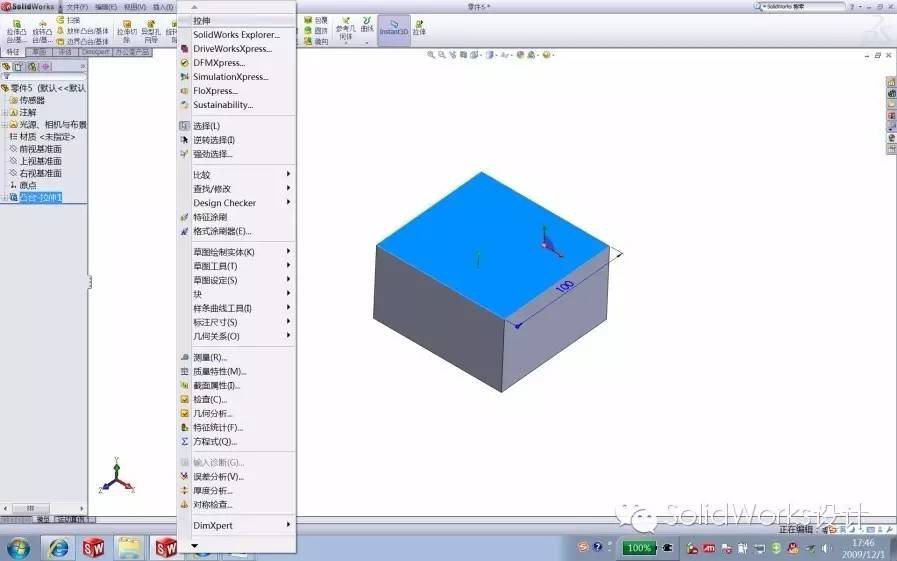

进入 ‌“Motion Study”‌ 环境（需启用 SOLIDWORKS Motion 插件）‌‌

添加 ‌旋转马达‌ 到转子轴，设定工作转速（如 5000 RPM）‌‌

设置仿真时间（如 1 秒）和帧率（建议 ≥150 FPS）以保证结果精度 ‌‌

‌添加传感器监测关键参数‌

在 ‌“传感器”‌ 中添加：

‌质量中心位置‌（捕捉重心偏移）‌‌

‌轴承反作用力‌（Y/Z 方向，垂直于转轴）‌‌

通过传感器实时监控不平衡引起的振动响应 ‌‌

‌定义优化目标与变量（Design Study）‌


进入 ‌“Design Study” → “Optimization”‌ ‌‌

‌设计变量‌：配重块的角度位置（或半径、质量）‌‌

‌目标函数‌：最小化轴承反作用力或使重心偏移量趋近于 0 ‌‌

‌权重设置‌：若有多目标（如同时控制两端轴承力），可设定优先级权重 ‌‌

‌运行优化并验证结果‌

执行优化计算，软件自动调整配重位置。

查看结果曲线，确认轴承反作用力是否显著降低（如从 ±54N 降至 ±2N）‌‌

可通过 ‌“Evaluate”‌ 查看优化前后重心坐标变化 ‌‌

‌二、典型实例参考‌

‌轮胎动平衡‌：通过调整配重块角度，使重心落在旋转轴线上，传感器捕捉径向偏移，优化后一轴基本满足要求 ‌‌

‌曲轴动平衡‌：在 Motion 中输出两端轴承支反力，通过双面配重校正，使总不平衡量符合 ISO 1940 G250 精度 ‌‌

‌飞轮动平衡‌：利用设计算例自动计算平衡孔深度，使重心 Y/Z 坐标均 ≤0.1 mm ‌‌

‌三、注意事项‌

‌冗余约束需最小化‌：避免过度约束影响运动仿真准确性 ‌‌

‌材料密度差异‌：若部件由多种材料组成，必须正确赋值密度，否则仿真失真 ‌‌

‌平衡类型区分‌：

静不平衡（单平面）：适用于薄盘状转子（B/D < 0.2）‌‌

动不平衡（双平面）：适用于宽径比大的转子，需两个校正面 ‌‌

如需操作演示，可参考以下视频资源：

SOLIDWORKS优化设计轻松实现轮胎动平衡实验 ‌‌

基于SOLIDWORKS的动平衡设计仿真与优化 ‌‌
