solidworks动平衡分析的步骤及流程详解

SolidWorks 软件本身没有直接的“动平衡分析”一键功能，通常通过 ‌Motion 动力学仿真‌ 或 ‌设计算例优化‌ 两种流程来实现动平衡设计与验证。核心思路是通过仿真计算旋转时的轴承反作用力或质心位置，调整配重直至满足平衡要求。

基于 Motion 的动力学仿真流程

该方法适用于装配体（如曲轴、转子），通过模拟旋转检测轴承受力。


‌模型准备‌：建立转子及轴承支撑的装配模型，使用刚性组约束减少冗余配合，确保运动自由度正确 。

‌算例设置‌：新建 Motion 分析算例，添加旋转马达模拟驱动载荷，设置转速（如 5000RPM）及仿真时间 。

‌结果分析‌：运行计算后，提取轴承基准点的反作用力曲线；若存在周期性变化的离心力，说明存在动不平衡 。


‌优化设计‌：调整配重块质量或位置，重新计算直至轴承反作用力趋近于 0，符合 ISO1940 平衡精度等级 。‌‌‌

基于设计算例的优化流程

该方法适用于通过调整几何参数使质心重合于旋转轴。


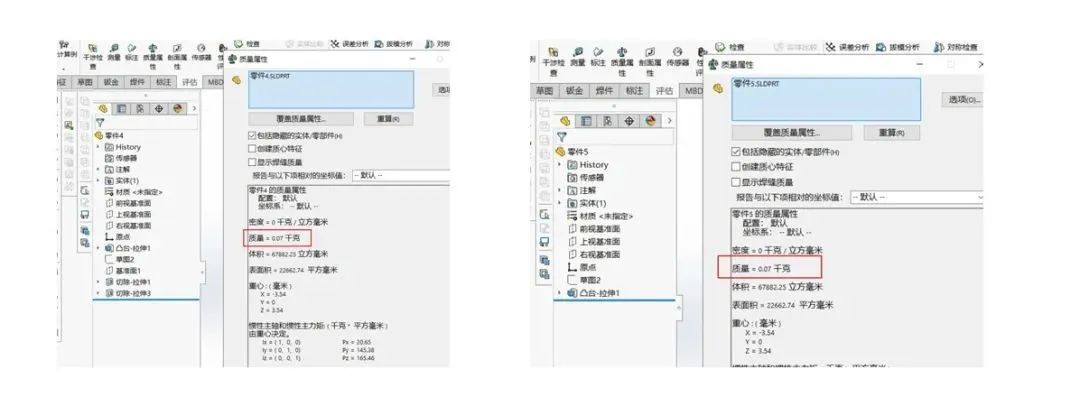

‌添加传感器‌：在模型中插入传感器，实时监测质量中心的坐标位置（Y/Z 向）。‌

‌设定变量与目标‌：在设计算例中，将配重参数（如孔深、角度）设为变量，目标值设为质心坐标趋近于 0。‌‌‌

‌运行优化‌：执行计算，软件自动迭代寻找最佳配重参数，实现重心落在轴线上 。

‌注意‌：Motion 分析更能反映动态力偶不平衡，设计算例侧重质心调整。操作时需确保材料属性准确，并依据实际工况设定转速与精度标准。
