sw钣金压凹怎么用

阅读数 4

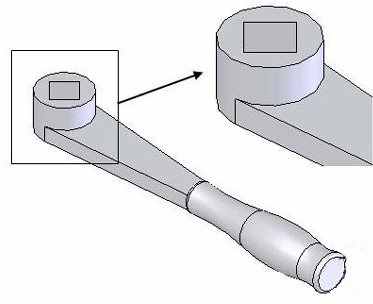

SolidWorks 中的“压凹”功能主要用于在目标钣金件上生成与工具实体形状匹配的凹陷或凸起，常用于制作配合结构。操作核心是准备两个分离的实体，通过命令设置厚度与间隙来完成。‌‌‌

🛠️ 准备工作：创建分离实体

‌建立目标体‌：绘制好需要压凹的钣金零件，例如使用基本法兰生成基体。

‌建立工具体‌：绘制用于压凹形状的实体（如凸台或模具），拉伸时务必‌取消勾选“合并结果”‌，确保两个实体独立存在。

‌调整位置‌：将工具实体移动至与目标钣金件相交或接触的位置，确保有重叠区域。‌‌‌

🖱️ 操作步骤：调用压凹命令

‌启动功能‌：点击菜单栏“插入”>“特征”>“压凹”，打开属性管理器。‌‌‌

‌选择实体‌：

‌目标实体‌：选择被压凹的钣金零件。

‌工具实体‌：选择刚才创建的独立工具实体。‌‌‌

‌确认方向‌：根据需要勾选“保留选择”或“移除选择”来定义压凹的边侧，若需挖空可勾选“切除”。‌‌‌

⚙️ 参数设置：厚度与间隙

‌设定厚度‌：在参数栏输入数值，通常设为钣金件的壁厚，决定压凹特征的厚度。

‌设定间隙‌：输入目标实体与工具实体之间的间隙值，用于控制配合松紧，设为 0 则紧密贴合。

‌完成处理‌：点击确定生成特征，随后可在设计树中隐藏或删除工具实体，保留压凹效果。‌‌‌
