在 SolidWorks(SW)中将实体模型转换为钣金零件,主要通过 “转换到钣金” 命令实现。以下是基于权威公开资料整理的操作流程和关键要点:转换前提条件
实体必须具有 一致的厚度(如通过拉伸、抽壳等操作生成)。
若存在圆角或复杂特征,建议先处理(如倒圆角半径需匹配钣金折弯要求)
标准操作步骤
打开实体零件,确保处于 SolidWorks 工作环境。
启动命令:点击顶部菜单栏 “钣金” 选项卡 → 选择 “转换到钣金”;
或通过菜单路径:插入 > 钣金 > 转换到钣金

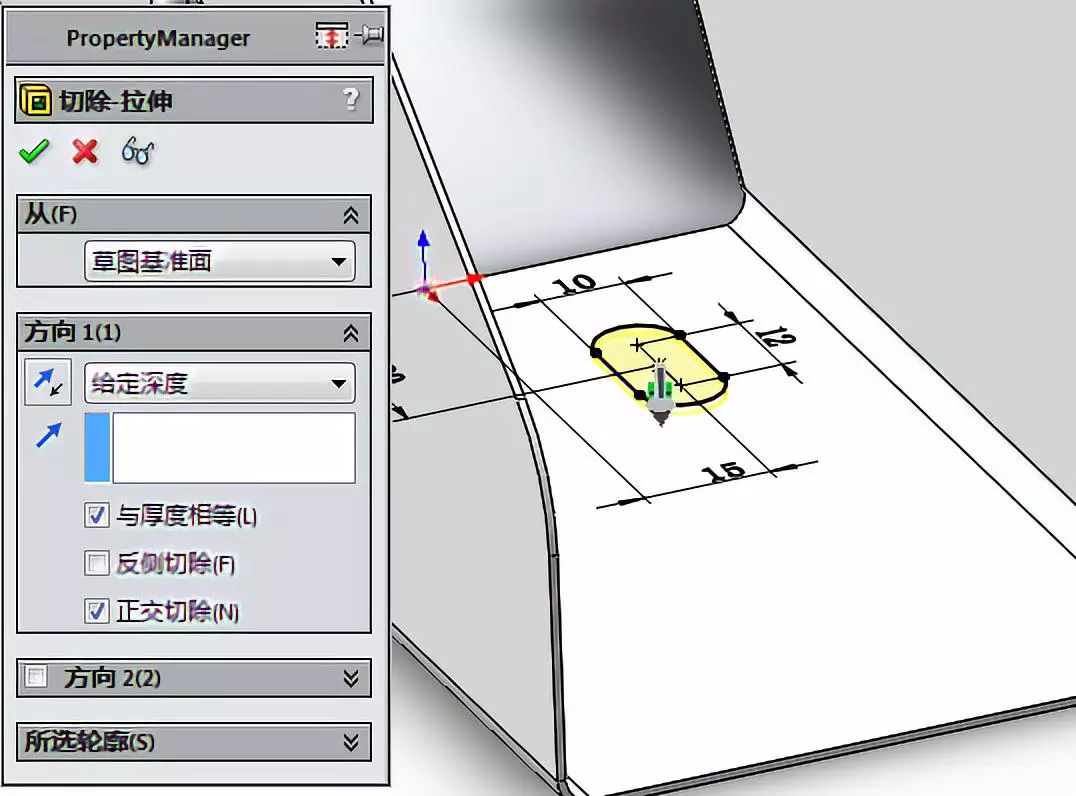

设置参数(在 PropertyManager 中):固定面:选择一个不参与折弯的基准面(通常为底面)
钣金厚度:可自动识别或手动输入,需与实体厚度一致
默认折弯半径:通常设为 0.5mm 或根据材料工艺要求调整
选择折弯边线:在图形区域选择将形成折弯的边线;
软件会 自动识别并列出所需切口边线
配置切口与释放槽(可选):在 “边角默认值” 中设置切口间隙;
在 “自动切释放槽” 中选择类型(矩形、撕裂形、圆圆形)
确认转换:预览效果无误后,点击 “确定” 完成转换
验证结果:可使用 “展开” 命令查看展开状态,确认折弯和切口正确
注意事项
保留实体:若勾选“保留实体”,原实体仍存在,同时生成钣金特征;否则原实体被替换
复杂几何体:对于带圆角、抽壳或非等厚结构,建议先删除圆角或简化模型再转换
替代方法:若“转换到钣金”失败,可尝试先用 “插入折弯”(适用于薄壁实体)
推荐学习资源
SolidWorks 官方帮助文档:转换到钣金
B站视频教程:5分钟掌握实体转钣金
知乎详解:转换到钣金 vs 插入折弯
⚠️ 注意:操作前建议备份原文件,避免转换失败导致设计丢失。
