solidworks转换到钣金,丢了一部分

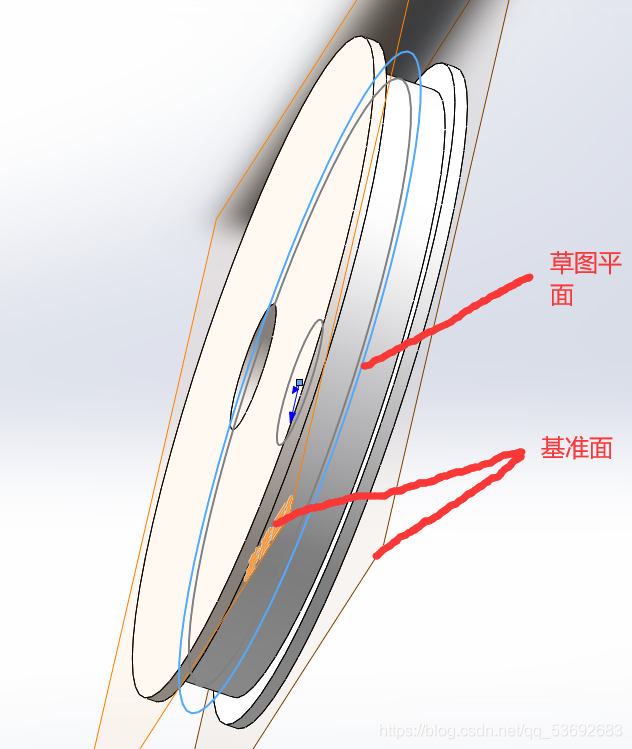

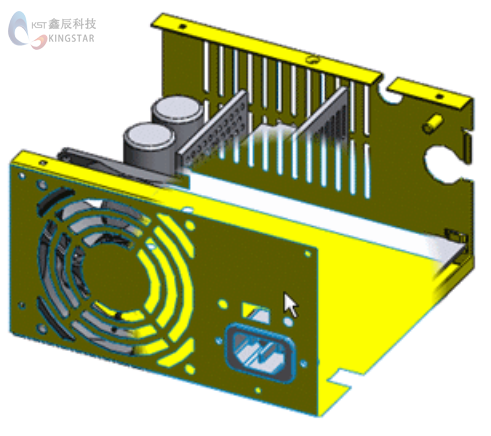

在 SolidWorks 中将实体转换为钣金时出现“丢了一部分”的问题，通常是因为几何不连续、圆角/边线识别误差、或特征未正确采集所致。结合当前（2026年5月）最新公开资料，以下是‌系统性解决方法‌：

‌主要原因与对应解决方案‌

‌几何不连续或微小间隙‌

转换前模型存在微小缝隙、未连接的边线或非共面面，导致软件无法识别为完整折弯体。

‌圆角半径过大或不一致‌

若边线有圆角，其半径会被自动用作折弯半径；若半径过大或多个圆角值不一致，会导致折弯失败或部分丢失。

‌特征未被正确采集‌

“采集所有折弯”功能可能遗漏某些边线，尤其是来自其他 CAD 软件导入的模型。

‌实体非单一厚度或含抽壳/薄片结构‌


SolidWorks 要求转换前的实体必须是‌固定厚度‌，否则无法正确生成钣金。

‌推荐操作步骤‌

‌检查并修复几何‌

使用 ‌“检查实体”‌ 工具（评估 → 检查实体）查看是否有缝隙、未连接边等。

若发现微小间隙，可使用 ‌“组合”‌ 或 ‌“分割线”‌ 手动修补。

‌预处理圆角与边线‌

删除或统一所有圆角，确保折弯边线为‌直边或一致小圆角‌（建议 ≤ 0.5mm）。

对于复杂边线，可在转换前用 ‌“分割线”‌ 将问题区域切开，单独处理 ‌‌


‌使用“转换到钣金”命令‌

路径：‌插入 → 钣金 → 转换到钣金‌。

选择‌固定面‌（通常为最大平面）。

勾选 ‌“采集所有折弯”‌，并手动补充未识别的边线。

设置合适的 ‌钣金厚度‌ 和 ‌折弯半径‌（建议从 0.1–0.5mm 开始尝试）‌‌

‌保留特征（如孔、槽）‌

若需保留孔等特征，建议在转换前用 ‌“分割”‌ 命令将相关区域分离，转换后再用 ‌“组合”‌ 合并 ‌‌


‌展开后处理丢失边线‌

展开时若仍有边丢失，可手动添加 ‌“直线”‌ 或 ‌“填充曲面”‌ 连接缺口 ‌‌

‌补充建议‌

若模型来自其他 CAD 软件（如 SolidEdge），优先使用 ‌STEP AP214 格式‌ 导入，并在原软件中执行 ‌“验证模型完整性”‌ ‌‌

确保当前环境为 ‌“零件”模式‌，且 ‌“钣金”插件已启用‌（工具 → 插件 → 勾选 SolidWorks Sheet Metal）‌‌

如需视频演示，可参考：SolidWorks 钣金转换实战技巧 ‌‌
