solidworks怎么装配

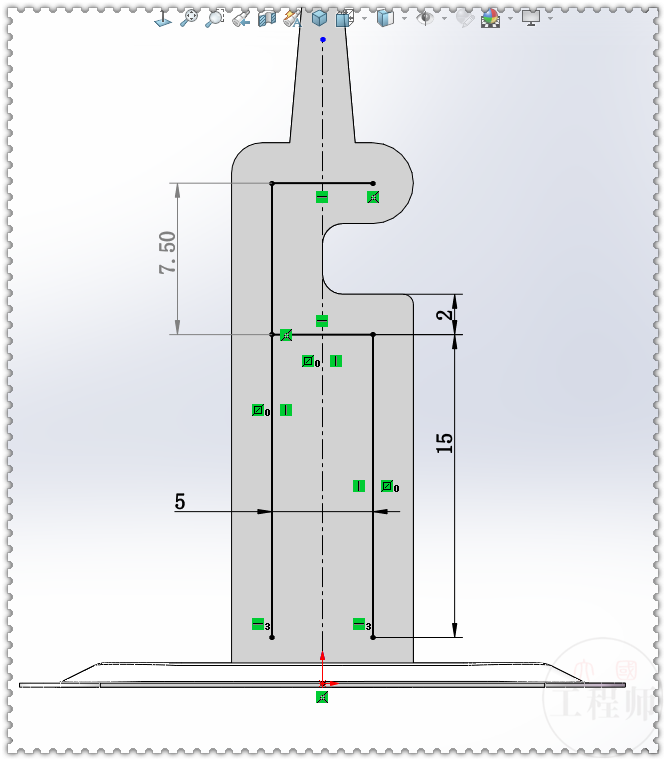

SolidWorks装配的核心流程是：新建装配体文件、插入零部件、定义配合关系。

基本装配步骤

‌新建装配体‌：启动SolidWorks，点击“文件”->“新建”，选择“装配体”模板。

‌插入第一个零部件‌：点击“插入零部件”按钮，浏览并选择零件文件。‌第一个插入的零件通常会被自动固定‌，作为装配的基准。

‌插入其他零部件‌：继续使用“插入零部件”功能添加其他零件。可以从已打开的文档拖拽，或在设计树中按住Ctrl键拖动零件来快速生成多个相同实例。

‌定义配合关系‌：点击“配合”工具，选择两个零件的几何元素（如面、边线、轴线），然后选择配合类型（如重合、平行、垂直、同轴心等）来约束它们的相对位置和运动。

‌完成与验证‌：添加所有必要的配合直至零件被完全约束。最后，可使用“干涉检查”等功能验证装配是否正确。‌‌‌

关键配合关系与技巧


‌常用配合类型‌：

‌标准配合‌：包括重合、平行、垂直、相切、同轴心、距离和角度，用于基本定位。

‌高级配合‌：如对称、宽度、路径配合，适用于更复杂的对齐需求。

‌机械配合‌：如齿轮、螺旋、凸轮配合，用于定义特定机械运动。


‌提升效率的技巧‌：

‌使用配合参考‌：在零件中预先定义配合参考（“插入”->“参考几何体”->“配合参考”），可大幅加速后续装配过程。

‌利用子装配体‌：对于复杂产品，将相关零件组合成子装配体，有助于管理和简化顶层装配。

‌快捷键操作‌：如Ctrl+拖动复制零件、Tab键隐藏部件等，能提高操作速度。‌‌‌

高级功能与规划

‌设计方法选择‌：

‌自底向上‌：先独立设计所有零件，再导入装配体进行配合，适用于标准件多或改型设计。

‌自顶向下‌：先在装配体中创建布局草图或基准，然后参考这些全局几何体设计零件，确保关联更新，适合创新性强、关联紧密的产品。实际项目中常混合使用两种方法。

‌扩展功能‌：完成静态装配后，可利用“运动算例”进行运动仿真，或使用SpeedPak等技术处理大型装配体以提升性能。对于有规律的重度装配，可探索自动装配工具或脚本以提高效率。‌‌‌
