solidworks两个装配体怎么配合

在 SolidWorks 中，将两个装配体进行配合，本质上是将一个装配体作为‌子装配体‌插入到另一个装配体（或主装配体）中，然后通过‌配合关系‌约束其自由度。以下是标准操作流程和关键技巧：

‌基本操作步骤‌

‌新建或打开主装配体文件‌

打开 SolidWorks，创建新装配体或打开已有装配体作为主装配体。

‌插入第一个子装配体‌

点击 ‌“插入零部件”‌（或从文件浏览器拖入）。

选择第一个 .SLDASM 文件（即要配合的装配体），点击“打开”。

‌插入第二个子装配体‌

同样方式插入第二个 .SLDASM 文件。

‌添加配合关系‌

点击 ‌“配合”‌（位于“装配体”工具栏，或通过菜单 ‌插入 > 配合‌）。

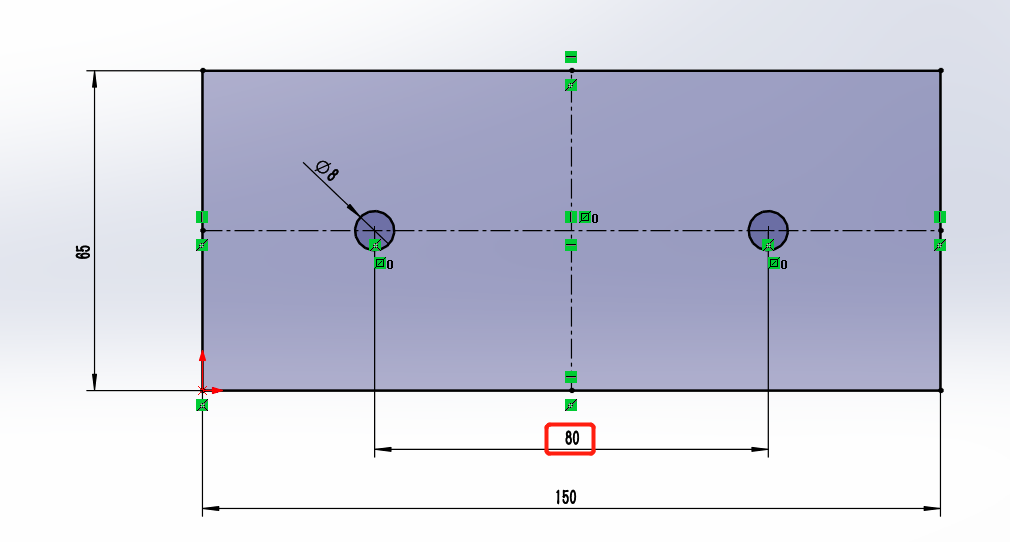

在 PropertyManager 中，选择两个装配体中的几何实体（如平面、圆柱面、基准面等）。


选择配合类型（如‌重合‌、‌同心‌、‌距离‌、‌角度‌等），点击“确定”。

✅ ‌提示‌：若需选择被遮挡的面，可按住 ‌Alt 键‌并悬停鼠标临时隐藏其他面 ‌‌

‌完成约束‌

通常需要 ‌3~6 个配合‌ 才能完全约束一个子装配体（消除 6 个自由度：3 个平移 + 3 个旋转）。

‌常用高效技巧‌

‌快速配合‌：按住 ‌Alt 键‌ 并拖动零部件到目标位置，SolidWorks 会自动识别并添加默认配合（如重合、同心）‌‌

‌复制配合‌：若两个子装配体结构相同，可复制已有配合并应用到新位置，节省时间 ‌‌

‌对称配合‌：适用于对称结构，选择基准面后，可一键对称复制另一侧装配体 ‌‌


‌宽度配合‌：用于使零部件居中于两个平行面之间（如轴承装入槽中）‌‌

‌注意事项‌

子装配体默认为‌浮动‌状态，需添加配合才能固定。

若配合后出现红色错误，表示‌过约束或冲突‌，可使用 ‌MateXpert‌ 工具诊断 ‌‌

若需断开两个装配体之间的关联（如独立修改），需右键子装配体 → ‌“使之独立”‌ ‌‌

‌参考资料‌

SolidWorks 官方帮助文档：添加配合 ‌‌

实战技巧视频：SolidWorks装配体必会技巧 ‌‌

如需具体场景（如齿轮、滑轨、路径配合等），可进一步说明需求。
