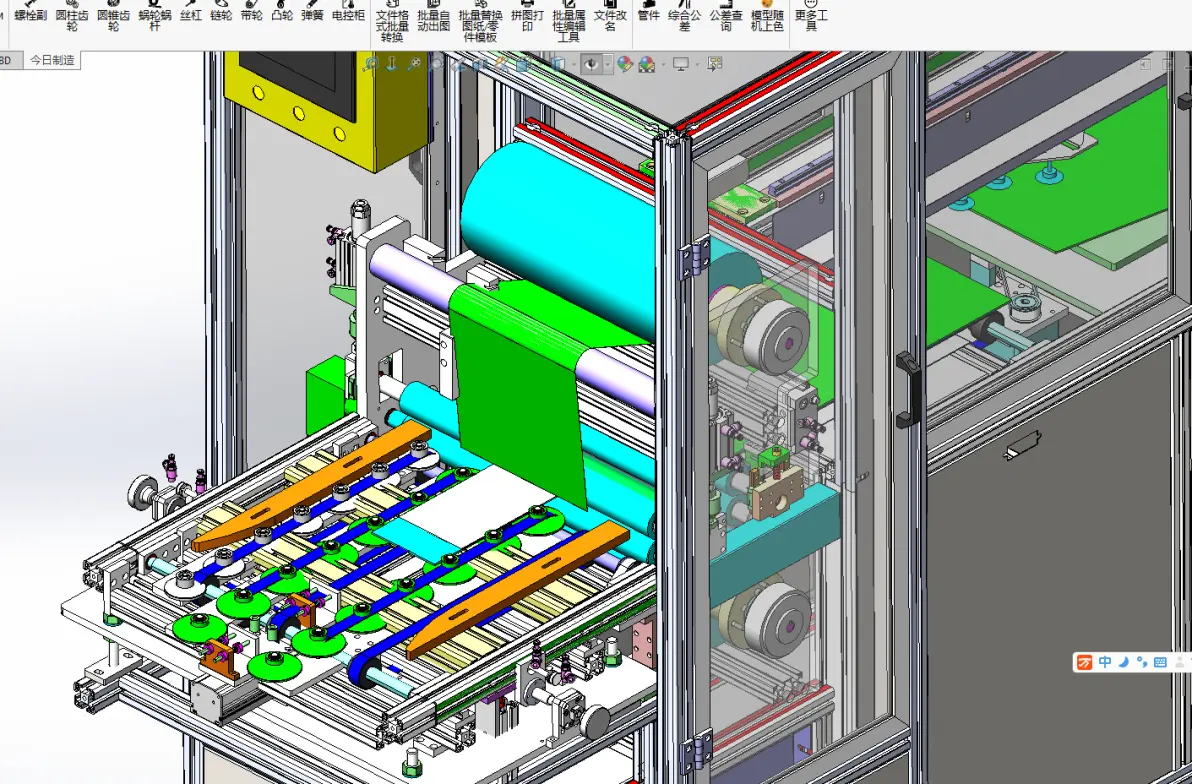

sw装配体怎么编辑特征

在 SolidWorks（SW）装配体中编辑特征，主要分为两类操作：‌编辑现有零件的特征‌ 和 ‌创建/编辑装配体级特征‌。以下是关键操作方法：

‌一、编辑现有零件的特征‌

若需修改装配体中某个零件的几何形状或特征（如拉伸、孔、圆角等），需进入该零件的编辑模式：

‌右键点击 FeatureManager 设计树中的零件名称‌，选择 ‌“编辑零件”‌。

或者在图形区域中 ‌直接选中零件‌，点击 ‌“编辑零部件”‌ 按钮（位于装配体工具栏）。

此时标题栏会显示类似 <零件名称> 在 <装配体名称>.sldasm 中，表示已进入零件编辑状态。

在此状态下，可：

编辑原有特征（如修改拉伸深度、草图尺寸等）；

添加新特征（如孔、圆角等）；

使用其他零部件的几何体作为参考（关联编辑）。


完成后，‌右键点击 FeatureManager 中的装配体名称‌，选择 ‌“编辑装配体”‌ 返回装配体环境。

⚠️ 注意：若零件被其他装配体引用，编辑时可能影响多个实例。建议先确认配置和引用关系 ‌‌

‌二、创建或编辑装配体级特征‌

装配体特征（Assembly Features）是直接在装配体环境中创建、并可作用于多个零部件的特征，如 ‌切割、钻孔、圆角、倒角、阵列、焊缝‌ 等 ‌‌

‌适用场景‌：后装配加工（如统一开孔、去毛刺）、影响多个零件的公共特征。

‌操作步骤‌：

在装配体中，‌选择目标面或基准面‌，绘制草图（如圆形用于钻孔）。

使用 ‌“拉伸切除”‌、‌“旋转切除”‌、‌“圆角”‌、‌“倒角”‌ 等命令（路径：插入 > 装配体特征 > [特征类型]）‌‌

在 PropertyManager 的 ‌“特征范围”‌ 选项中，指定该特征影响的零部件。

可选择是否将特征 ‌传播到零件文件‌（否则仅存在于装配体文件中）‌‌

‌常见装配体特征类型‌：

切割（拉伸/旋转切除）

钻孔（异型孔向导）

圆角 / 倒角

线性/圆周/草图驱动阵列

焊缝


镜像特征（可绕平面镜像已有装配体特征）‌‌

⚠️ 限制：‌不能对 Toolbox 标准件应用装配体特征‌ ‌‌

‌三、高级操作建议‌

‌智能零部件‌：可将常用特征（如安装孔）保存为智能特征，快速应用到其他相同零件 ‌‌

‌编辑焦点管理‌：若装配体包含子装配体，需手动激活子装配体才能在其内部添加特征或配合 ‌‌

‌大型设计审阅模式‌：在该模式下，部分特征（如圆角、阵列、焊缝等）不可用，需切换到完整模式编辑 ‌‌

如需详细操作演示，可参考官方教程：

SOLIDWORKS 装配体特征帮助文档 ‌‌
